Двигун внутрішнього згоряння з більшим дезаксіалом у кривошипно-шатунних механізмах
Формула / Реферат
Двигун внутрішнього згоряння, що містить щонайменше один циліндр із розміщеним у ньому поршнем із двома поршневими пальцями, два колінчатих вали, зв'язаних між собою шестернями, й два шатуни, кожний із яких зчленований верхньою головкою з одним з поршневих пальців, а нижньою головкою - з одним з колінчатих валів, який відрізняється тим, що в двигуні використані такі два розгорнуті у різні сторони кривошипно-шатунні механізми, поршні яких розташовані в одному циліндрі, й між цими двома кривошипно-шатунними механізмами встановлений вал з об'єднуючим зубчастим колесом, що по діагоналі одночасно перебуває в контакті з однією об'єднуючою шестірнею з кожного КШМ, внаслідок чого досягається обертання в одну сторону, одночасне знімання потужності із двох кривошипно-шатунних механізмів і повне зрівноважування двигуна.
Текст

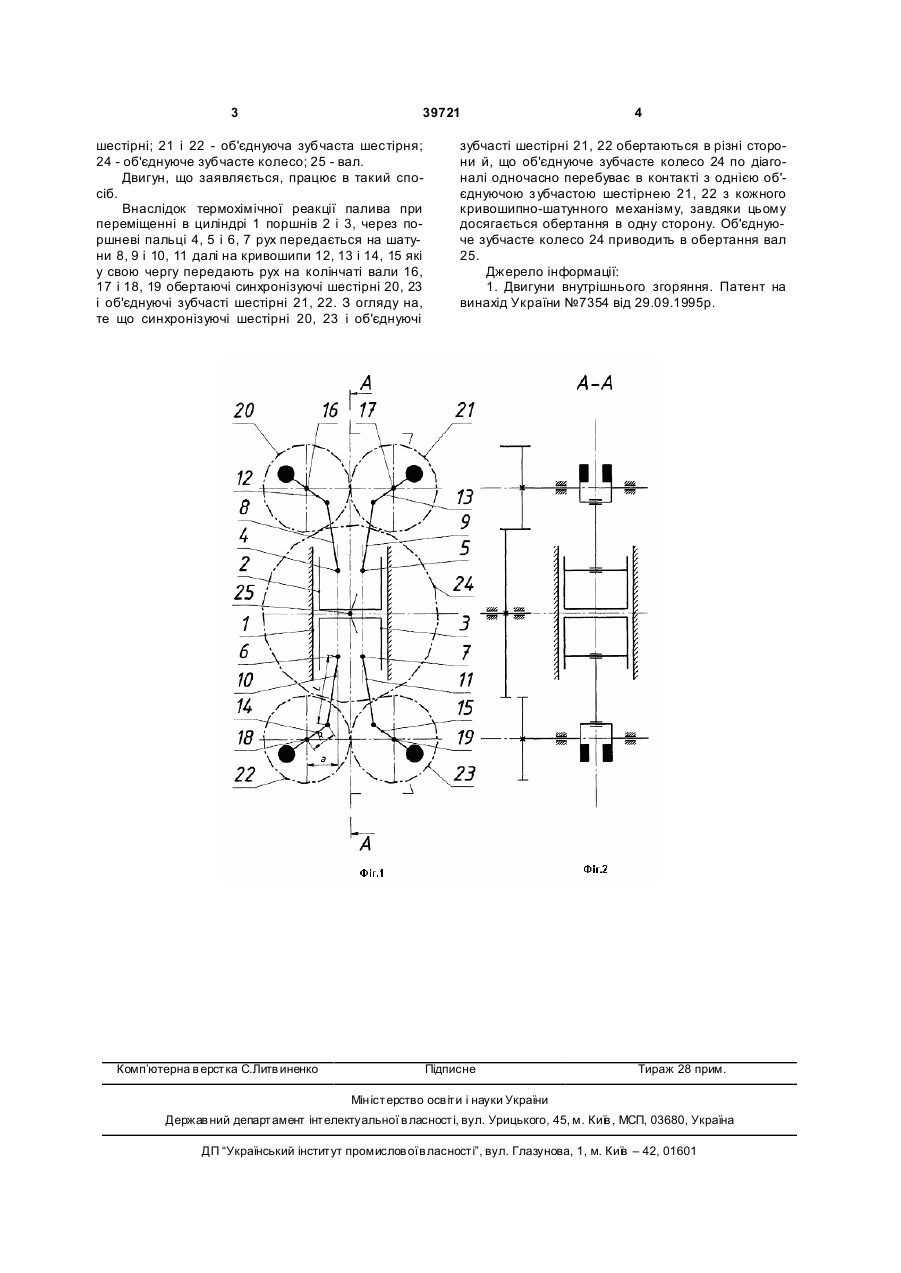

Двигун внутрішнього згоряння, що містить щонайменше один циліндр із розміщеним у ньому поршнем із двома поршневими пальцями, два колінчатих вали, зв'язаних між собою шестернями, й два шатуни, кожний із яких зчленований верхньою головкою з одним з поршневих пальців, а нижньою 3 39721 шестірні; 21 і 22 - об'єднуюча зубчаста шестірня; 24 - об'єднуюче зубчасте колесо; 25 - вал. Двигун, що заявляється, працює в такий спосіб. Внаслідок термохімічної реакції палива при переміщенні в циліндрі 1 поршнів 2 і 3, через поршневі пальці 4, 5 і 6, 7 рух передається на шатуни 8, 9 і 10, 11 далі на кривошипи 12, 13 і 14, 15 які у свою чергу передають рух на колінчаті вали 16, 17 і 18, 19 обертаючі синхронізуючі шестірні 20, 23 і об'єднуючі зубчасті шестірні 21, 22. З огляду на, те що синхронізуючі шестірні 20, 23 і об'єднуючі Комп’ютерна в ерстка C.Литв иненко 4 зубчасті шестірні 21, 22 обертаються в різні сторони й, що об'єднуюче зубчасте колесо 24 по діагоналі одночасно перебуває в контакті з однією об'єднуючою з убчастою шестірнею 21, 22 з кожного кривошипно-шатунного механізму, завдяки цьому досягається обертання в одну сторону. Об'єднуюче зубчасте колесо 24 приводить в обертання вал 25. Джерело інформації: 1. Двигуни внутрішнього згоряння. Патент на винахід України №7354 від 29.09.1995р. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInternal combustion engine with larger eccentricity of crank mechanisms
Автори англійськоюMartyniuk Andrii Viktorovych
Назва патенту російськоюДвигатель внутреннего сгорания с большим дезаксиалом в кривошипно-шатунных механизмах
Автори російськоюМартынюк Андрей Викторович
МПК / Мітки
МПК: F02B 75/32
Мітки: дезаксіалом, кривошипно-шатунних, механізмах, згоряння, більшим, двигун, внутрішнього
