Генератор електричних зарядів
Номер патенту: 39804
Опубліковано: 10.03.2009
Автори: Філімонов Сергій Олександрович, Базіло Костянтин Вікторович, Куницька Лариса Георгіївна, Шарапов Валерій Михайлович
Формула / Реферат
Генератор електричних зарядів, що містить триморфний п'єзоелемент, який складається з металевої пластини, з обох сторін якої наклеєні п'єзоелементи, який відрізняється тим, що триморфний п'єзоелемент одним кінцем закріплений в основі, а іншим з'єднаний з маятником, який складається з тяги та інерційної маси, причому маятник вільно рухається на осі, яка закріплена в основі.
Текст

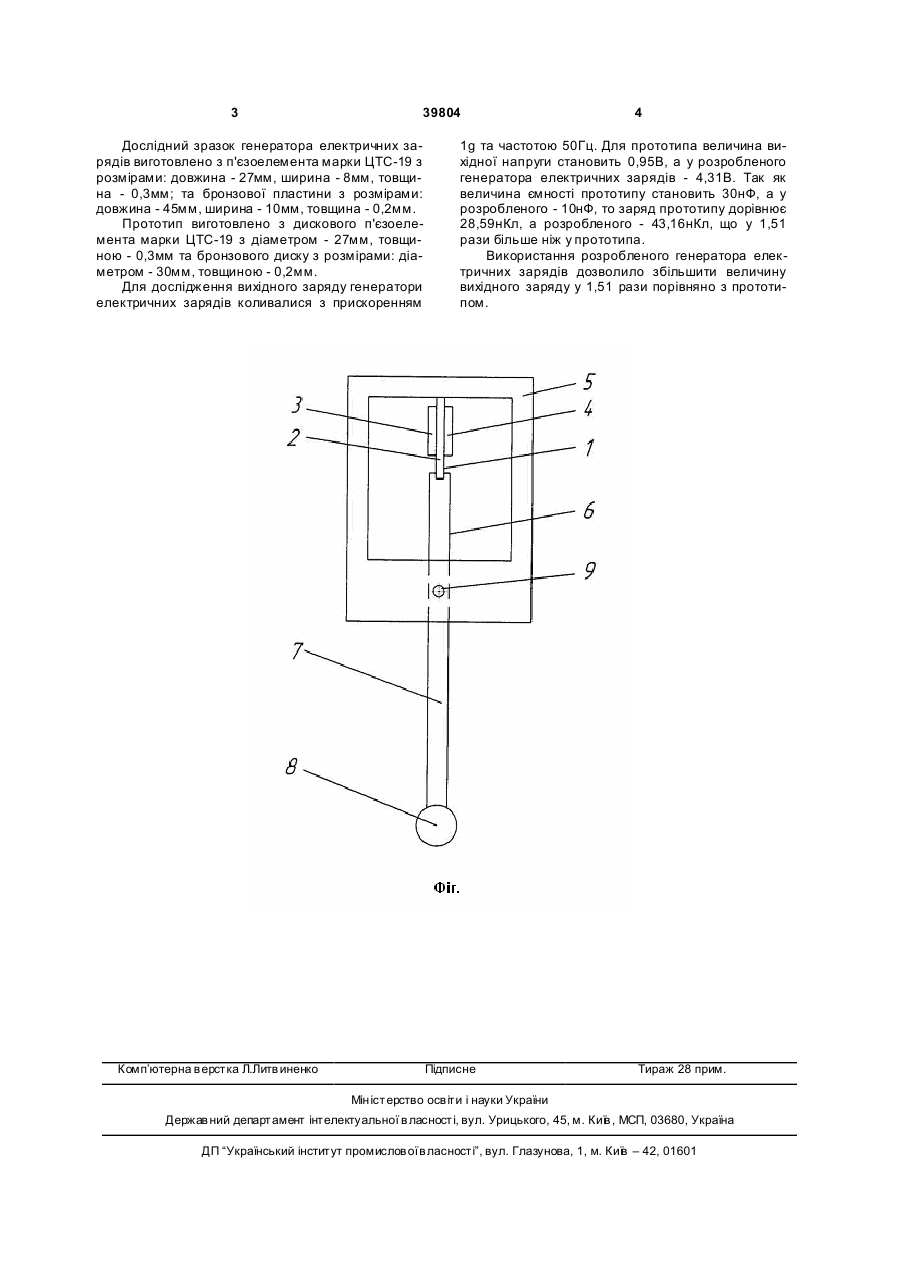

Генератор електричних зарядів, що містить триморфний п'єзоелемент, який складається з металевої пластини, з обох сторін якої наклеєні п'єзоелементи, який відрізняється тим, що триморфний п'єзоелемент одним кінцем закріплений в основі, а іншим з'єднаний з маятником, який складається з тяги та інерційної маси, причому маятник вільно рухається на осі, яка закріплена в основі. (19) (21) u200812555 (22) 27.10.2008 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) ШАРАПОВ ВАЛЕРІЙ МИ ХАЙЛОВИЧ, UA, БАЗІЛО КОСТЯНТИН ВІКТОРОВИЧ, U A, ФІЛІМОНОВ СЕРГІЙ ОЛЕКСАНДРОВИЧ, U A, КУНИЦЬКА ЛАРИСА ГЕОРГІЇВНА, U A (73) ШАРАПОВ ВАЛЕРІЙ МИ ХАЙЛОВИЧ, U A 3 39804 Дослідний зразок генератора електричних зарядів виготовлено з п'єзоелемента марки ЦТС-19 з розмірами: довжина - 27мм, ширина - 8мм, товщина - 0,3мм; та бронзової пластини з розмірами: довжина - 45мм, ширина - 10мм, товщина - 0,2мм. Прототип виготовлено з дискового п'єзоелемента марки ЦТС-19 з діаметром - 27мм, товщиною - 0,3мм та бронзового диску з розмірами: діаметром - 30мм, товщиною - 0,2мм. Для дослідження вихідного заряду генератори електричних зарядів коливалися з прискоренням Комп’ютерна в ерстка Л.Литв иненко 4 1g та частотою 50Гц. Для прототипа величина вихідної напруги становить 0,95В, а у розробленого генератора електричних зарядів - 4,31В. Так як величина ємності прототипу становить 30нФ, а у розробленого - 10нФ, то заряд прототипу дорівнює 28,59нКл, а розробленого - 43,16нКл, що у 1,51 рази більше ніж у прототипа. Використання розробленого генератора електричних зарядів дозволило збільшити величину вихідного заряду у 1,51 рази порівняно з прототипом. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGenerator of electric charges
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Filimonov Serhii Oleksandrovych, Kunytska Larysa Heorhiivna
Назва патенту російськоюГенератор электрических зарядов
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Филимонов Сергей Александрович, Куницкая Лариса Георгиевна
МПК / Мітки
МПК: H02N 1/00, H02M 11/00, H02N 2/18
Мітки: електричних, зарядів, генератор
Код посилання
<a href="https://ua.patents.su/2-39804-generator-elektrichnikh-zaryadiv.html" target="_blank" rel="follow" title="База патентів України">Генератор електричних зарядів</a>
Генератор електричних зарядів
Номер патенту: 38606
Опубліковано: 12.01.2009
Автори: Базіло Костянтин Вікторович, Філімонов Сергій Олександрович, Шарапов Валерій Михайлович
МПК: H02N 2/18, H02N 1/00, H02N 11/00, G21H 1/00
Мітки: генератор, електричних, зарядів
Формула / Реферат:
Генератор електричних зарядів, який містить триморфний п'єзоелемент, що складається з металевої пластини, з обох сторін якої симетрично наклеєні п'єзоелементи, та інерційну масу, який відрізняється тим, що триморфний п'єзоелемент виконаний у вигляді маятника, що одним кінцем закріплений на основі, а на іншому кінці розташована інерційна маса, при цьому на основі в площині руху маятника закріплено стопори.
Генератор електричних зарядів
Номер патенту: 38608
Опубліковано: 12.01.2009
Автори: Філімонов Сергій Олександрович, Шарапов Валерій Михайлович, Базіло Костянтин Вікторович
МПК: H02M 11/00, H02N 1/00, H02N 2/18
Мітки: зарядів, генератор, електричних
Формула / Реферат:
Генератор електричних зарядів, який містить триморфний п'єзоелемент, що складається з металевої пластини, з обох сторін якої симетрично наклеєні п'єзоелементи, та інерційну масу, який відрізняється тим, що триморфний п'єзоелемент виконаний у вигляді консолі, причому металева пластина одним кінцем жорстко закріплена, а на іншому кінці металевої пластини розташована інерційна маса.
Генератор електричних зарядів
Номер патенту: 37877
Опубліковано: 10.12.2008
Автори: Філімонов Сергій Олександрович, Шарапов Валерій Михайлович, Базіло Костянтин Вікторович
МПК: G21H 1/00, H02N 2/18, H02N 1/00, H02M 11/00
Мітки: електричних, зарядів, генератор
Формула / Реферат:
Генератор електричних зарядів, який містить триморфний п'єзоелемент, що складається з металевої дискової пластини, закріпленої по периметру, з обох сторін якої симетрично наклеєні п'єзоелементи, та інерційну масу, який відрізняється тим, що в генератор введено додатковий пружний елемент.
Генератор електричних зарядів
Номер патенту: 38607
Опубліковано: 12.01.2009
Автори: Базіло Костянтин Вікторович, Філімонов Сергій Олександрович, Шарапов Валерій Михайлович
МПК: H02N 1/00, G21H 1/00, H02M 11/00, H02N 2/18
Мітки: генератор, електричних, зарядів
Формула / Реферат:
Генератор електричних зарядів, який містить триморфний п'єзоелемент, що складається з металевої пластини, з обох сторін якої симетрично наклеєні п'єзоелементи, та інерційну масу, який відрізняється тим, що триморфний п'єзоелемент виконаний у вигляді маятника, причому маятник закріплений на осі, яка вільно рухається в опорах, при цьому інерційна маса закріплена на більшій частині маятника, а коливання меншої частини маятника обмежується...
Генератор електричних зарядів
Номер патенту: 39803
Опубліковано: 10.03.2009
Автори: Мусієнко Максим Павлович, Коваленко Анна Михайлівна, Базіло Костянтин Вікторович, Філімонов Сергій Олександрович, Шарапов Валерій Михайлович
МПК: H02M 11/00, H02N 1/00, H02N 2/18, G21H 1/00
Мітки: електричних, генератор, зарядів
Формула / Реферат:
Генератор електричних зарядів, що містить основу та п'єзоелементи, який відрізняється тим, що в генератор введено маятник, який складається з тяги та інерційної маси, причому п'єзоелементи закріплені на основі та з'єднані через пружні елементи з вільним кінцем маятника, що вільно рухається на осі, яка закріплена в основі.
