Конденсаційний гігрометр
Номер патенту: 40956
Опубліковано: 27.04.2009
Автори: Осадчук Олександр Володимирович, Крилик Людмила Вікторівна, Савицький Антон Юрійович, Осадчук Володимир Степанович
Формула / Реферат
Конденсаційний гігрометр, який складається з вимірювальної камери з штуцерами для підводу і відводу газу, до якої прикріплений вузол освітлювача, який складається з тубуса, освітлювальної лампи, патрона і об'єктива, а також тубус, який містить захисне скло, фотоприймач відбитого світлового потоку, дзеркало у вигляді кільця і світлову пастку, також всередині камери закріплено охолоджуване дзеркало; який відрізняється тим, що тубус вузла освітлювача має розгалуження, до внутрішніх стінок якого закріплено другий фотоприймач, зверху на вимірювальну камеру закріплений блок порівняння електричних сигналів від фотоприймачів.
Текст

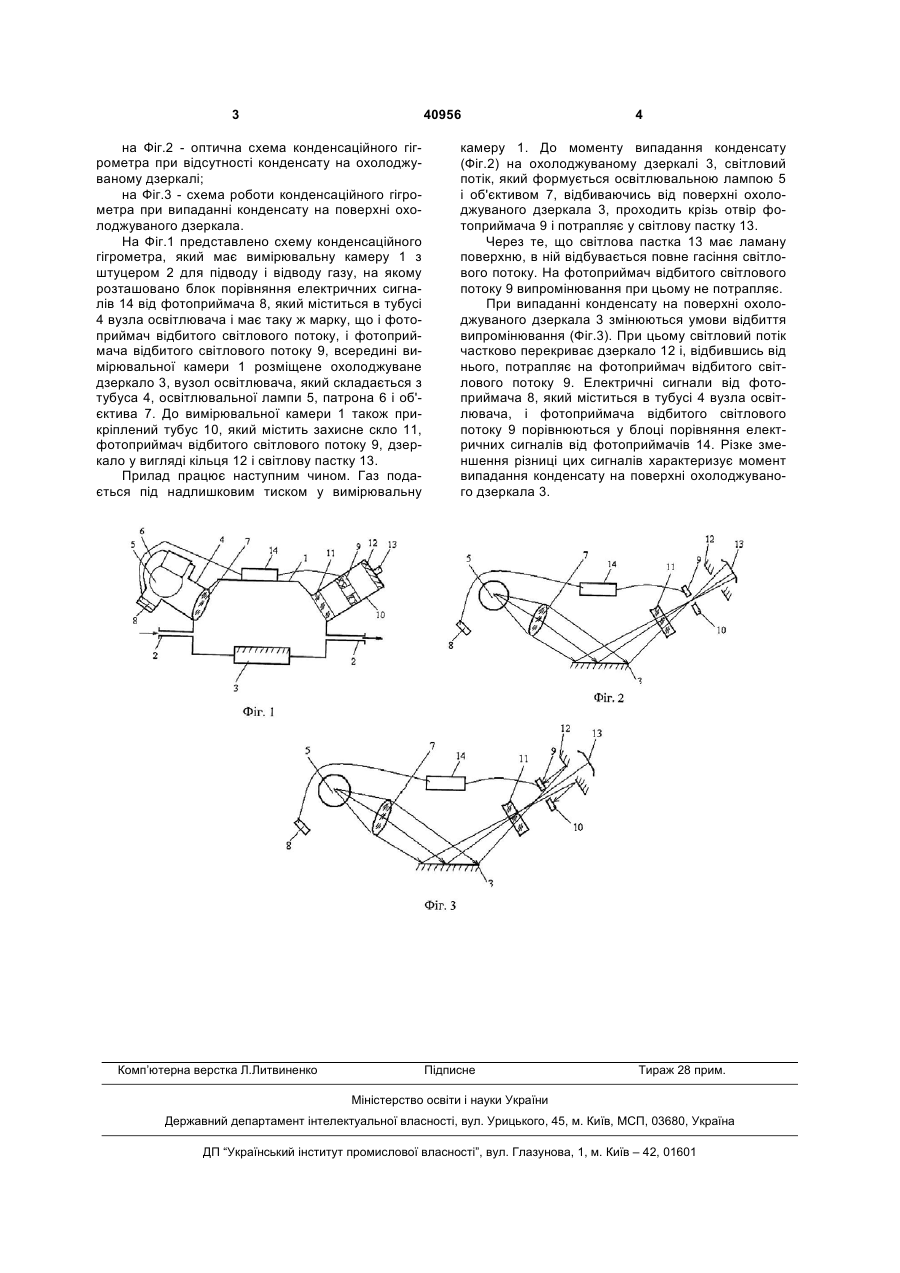

Конденсаційний гігрометр, який складається з вимірювальної камери з штуцерами для підводу і 3 40956 на Фіг.2 - оптична схема конденсаційного гігрометра при відсутності конденсату на охолоджуваному дзеркалі; на Фіг.3 - схема роботи конденсаційного гігрометра при випаданні конденсату на поверхні охолоджуваного дзеркала. На Фіг.1 представлено схему конденсаційного гігрометра, який має вимірювальну камеру 1 з штуцером 2 для підводу і відводу газу, на якому розташовано блок порівняння електричних сигналів 14 від фотоприймача 8, який міститься в тубусі 4 вузла освітлювача і має таку ж марку, що і фотоприймач відбитого світлового потоку, і фотоприймача відбитого світлового потоку 9, всередині вимірювальної камери 1 розміщене охолоджуване дзеркало 3, вузол освітлювача, який складається з тубуса 4, освітлювальної лампи 5, патрона 6 і об'єктива 7. До вимірювальної камери 1 також прикріплений тубус 10, який містить захисне скло 11, фотоприймач відбитого світлового потоку 9, дзеркало у вигляді кільця 12 і світлову пастку 13. Прилад працює наступним чином. Газ подається під надлишковим тиском у вимірювальну Комп’ютерна верстка Л.Литвиненко 4 камеру 1. До моменту випадання конденсату (Фіг.2) на охолоджуваному дзеркалі 3, світловий потік, який формується освітлювальною лампою 5 і об'єктивом 7, відбиваючись від поверхні охолоджуваного дзеркала 3, проходить крізь отвір фотоприймача 9 і потрапляє у світлову пастку 13. Через те, що світлова пастка 13 має ламану поверхню, в ній відбувається повне гасіння світлового потоку. На фотоприймач відбитого світлового потоку 9 випромінювання при цьому не потрапляє. При випаданні конденсату на поверхні охолоджуваного дзеркала 3 змінюються умови відбиття випромінювання (Фіг.3). При цьому світловий потік частково перекриває дзеркало 12 і, відбившись від нього, потрапляє на фотоприймач відбитого світлового потоку 9. Електричні сигнали від фотоприймача 8, який міститься в тубусі 4 вузла освітлювача, і фотоприймача відбитого світлового потоку 9 порівнюються у блоці порівняння електричних сигналів від фотоприймачів 14. Різке зменшення різниці цих сигналів характеризує момент випадання конденсату на поверхні охолоджуваного дзеркала 3. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCondensation hygrometer
Автори англійськоюOsadchuk Volodymyr Stepanovych, Osadchuk Oleksandr Volodymyrovych, Krylyk Liudmyla Viktorivna, Savytskyi Anton Yuriiovych
Назва патенту російськоюКонденсационный гигрометр
Автори російськоюОсадчук Владимир Степанович, Осадчук Александр Владимирович, Крилик Людмила Викторовна, Савицкий Антон Юрьевич
МПК / Мітки
МПК: G01N 21/53
Мітки: конденсаційний, гігрометр
Код посилання
<a href="https://ua.patents.su/2-40956-kondensacijjnijj-gigrometr.html" target="_blank" rel="follow" title="База патентів України">Конденсаційний гігрометр</a>
Конденсаційний гігрометр
Номер патенту: 39596
Опубліковано: 10.03.2009
Автори: КРАВЧЕНКО ЮРІЙ СТЕПАНОВИЧ, Крилик Людмила Вікторівна, Савицький Антон Юрійович
МПК: G01N 21/53
Мітки: гігрометр, конденсаційний
Формула / Реферат:
Конденсаційний гігрометр, який складається з вимірювальної камери з конденсаційним дзеркалом, охолоджувача, зв'язаного з конденсаційним дзеркалом через холодовід, схеми фіксації точки роси, яка складається з джерела випромінювання, фотоприймача і термочутливого елемента, причому вимірювальна камера є холодоводом і виконана у вигляді циліндра, внутрішня поверхня якого є конденсаційним дзеркалом, який відрізняється тим, що вимірювальна камера...
Конденсаційний гігрометр
Номер патенту: 19725
Опубліковано: 15.12.2006
Автори: Білинський Йосип Йосипович, Онушко Василь Володимирович
МПК: G01N 19/00, G01N 5/00
Мітки: гігрометр, конденсаційний
Формула / Реферат:
Конденсаційний гігрометр, що містить джерело світла, термоелектричний регульований охолоджувач, вимірювач температури, фотодетектор, який відрізняється тим, що в нього введені порожнистий світловод у вигляді кювети з конусоподібним торцем введення-виведення випромінювання та віддзеркалювальним торцем, на боковій стінці якого розташовані вимірювач температури та термоелектричний регульований охолоджувач, причому конусоподібний торець оптично...
Конденсаційний гігрометр
Номер патенту: 26496
Опубліковано: 25.09.2007
Автори: Онушко Василь Володимирович, Долецький Віктор Анатолійович, Білинський Йосип Йосипович
МПК: G01N 19/00
Мітки: конденсаційний, гігрометр
Формула / Реферат:
Конденсаційний гігрометр, що містить джерело світла, термоелектричний регульований охолоджувач, вимірювач температури, фотодетектор, порожнистий світловод у вигляді кювети з конусоподібним торцем введення-виведення випромінювання та віддзеркалювальним торцем, мікропроцесорний блок регулювання та обчислення, причому конусоподібний торець оптично зв'язаний з виходом джерела світла та фотодетектором, мікропроцесорним блоком регулювання та...
Конденсаційний гігрометр
Номер патенту: 33997
Опубліковано: 15.02.2001
Автори: Коваленко Микола Йосипович, Гнап Арлен Карпович
МПК: G01N 5/00, G01N 21/01, G01N 19/00, G01N 25/66
Мітки: гігрометр, конденсаційний
Текст:
...властивостей дзеркальних поверхонь 3, 15 установлення рівноважного стану диференціального підсилювача 9 здійснюється введенням у світловий потік оптичного або електричного компенсатора 6, 12. При досягненні точки роси температура першої дзеркальної поверхні 3 підтримується на рівні, що перевищує температуру точки роси на задану величину, а температура другої дзеркальної поверхні 15 підтримується нижче температури точки роси також на...
