Пристрій для формування каналу для дренування верхівки імплантаційного ложа

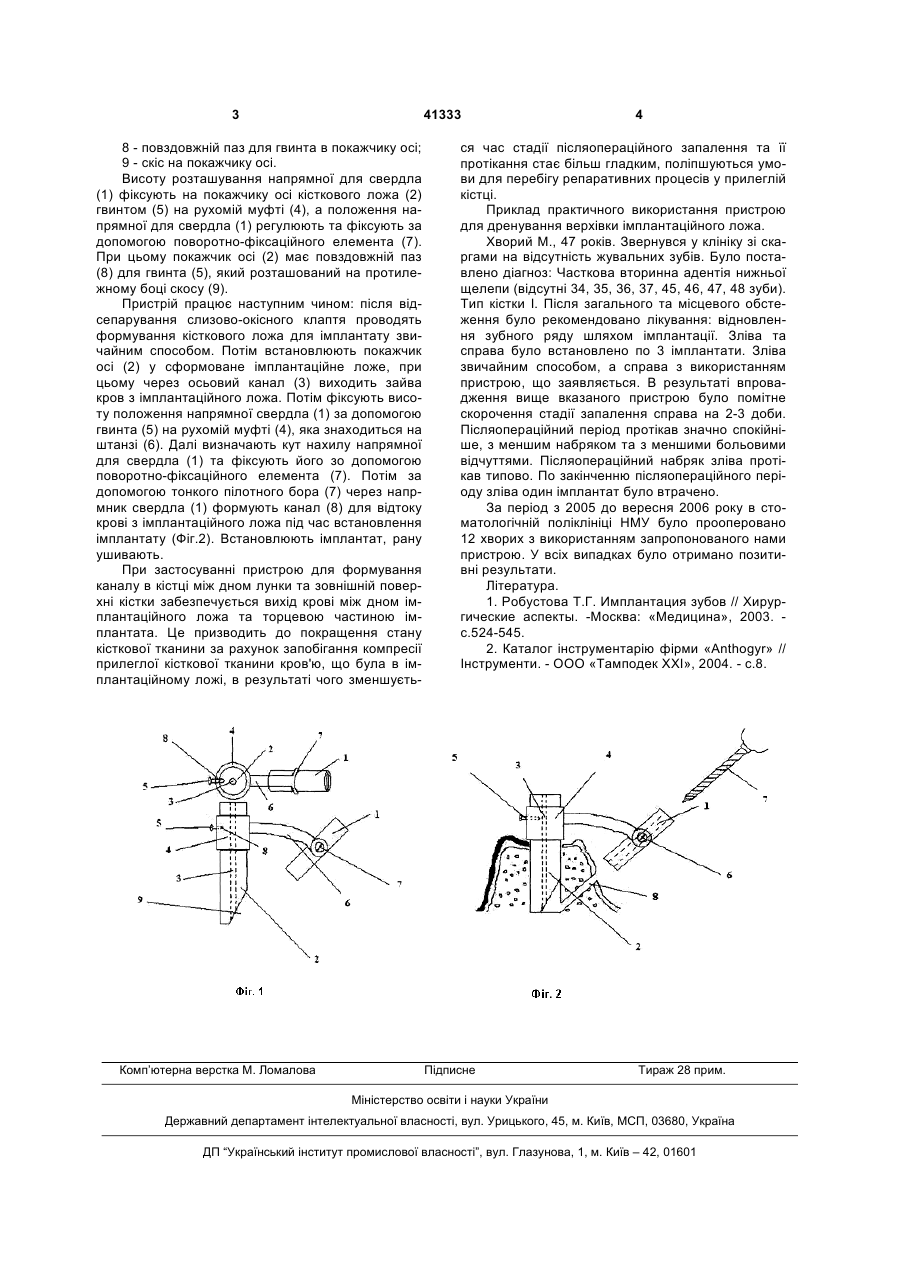

1. Пристрій для формування каналу для дренування верхівки імплантаційного ложа, що міс 3 41333 8 - повздовжній паз для гвинта в покажчику осі; 9 - скіс на покажчику осі. Висоту розташування напрямної для свердла (1) фіксують на покажчику осі кісткового ложа (2) гвинтом (5) на рухомій муфті (4), а положення напрямної для свердла (1) регулюють та фіксують за допомогою поворотно-фіксаційного елемента (7). При цьому покажчик осі (2) має повздовжній паз (8) для гвинта (5), який розташований на протилежному боці скосу (9). Пристрій працює наступним чином: після відсепарування слизово-окісного клаптя проводять формування кісткового ложа для імплантату звичайним способом. Потім встановлюють покажчик осі (2) у сформоване імплантаційне ложе, при цьому через осьовий канал (3) виходить зайва кров з імплантаційного ложа. Потім фіксують висоту положення напрямної свердла (1) за допомогою гвинта (5) на рухомій муфті (4), яка знаходиться на штанзі (6). Далі визначають кут нахилу напрямної для свердла (1) та фіксують його зо допомогою поворотно-фіксаційного елемента (7). Потім за допомогою тонкого пілотного бора (7) через напрмник свердла (1) формують канал (8) для відтоку крові з імплантаційного ложа під час встановлення імплантату (Фіг.2). Встановлюють імплантат, рану ушивають. При застосуванні пристрою для формування каналу в кістці між дном лунки та зовнішній поверхні кістки забезпечується вихід крові між дном імплантаційного ложа та торцевою частиною імплантата. Це призводить до покращення стану кісткової тканини за рахунок запобігання компресії прилеглої кісткової тканини кров'ю, що була в імплантаційному ложі, в результаті чого зменшуєть Комп’ютерна верстка М. Ломалова 4 ся час стадії післяопераційного запалення та її протікання стає більш гладким, поліпшуються умови для перебігу репаративних процесів у прилеглій кістці. Приклад практичного використання пристрою для дренування верхівки імплантаційного ложа. Хворий М., 47 років. Звернувся у клініку зі скаргами на відсутність жувальних зубів. Було поставлено діагноз: Часткова вторинна адентія нижньої щелепи (відсутні 34, 35, 36, 37, 45, 46, 47, 48 зуби). Тип кістки І. Після загального та місцевого обстеження було рекомендовано лікування: відновлення зубного ряду шляхом імплантації. Зліва та справа було встановлено по 3 імплантати. Зліва звичайним способом, а справа з використанням пристрою, що заявляється. В результаті впровадження вище вказаного пристрою було помітне скорочення стадії запалення справа на 2-3 доби. Післяопераційний період протікав значно спокійніше, з меншим набряком та з меншими больовими відчуттями. Післяопераційний набряк зліва протікав типово. По закінченню післяопераційного періоду зліва один імплантат було втрачено. За період з 2005 до вересня 2006 року в стоматологічній поліклініці НМУ було прооперовано 12 хворих з використанням запропонованого нами пристрою. У всіх випадках було отримано позитивні результати. Література. 1. Робустова Т.Г. Имплантация зубов // Хирургические аспекты. -Москва: «Медицина», 2003. с.524-545. 2. Каталог інструментарію фірми «Anthogyr» // Інструменти. - ООО «Тамподек XXI», 2004. - с.8. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
