Спосіб мікродозової імпульсної рентгенівської діагностики

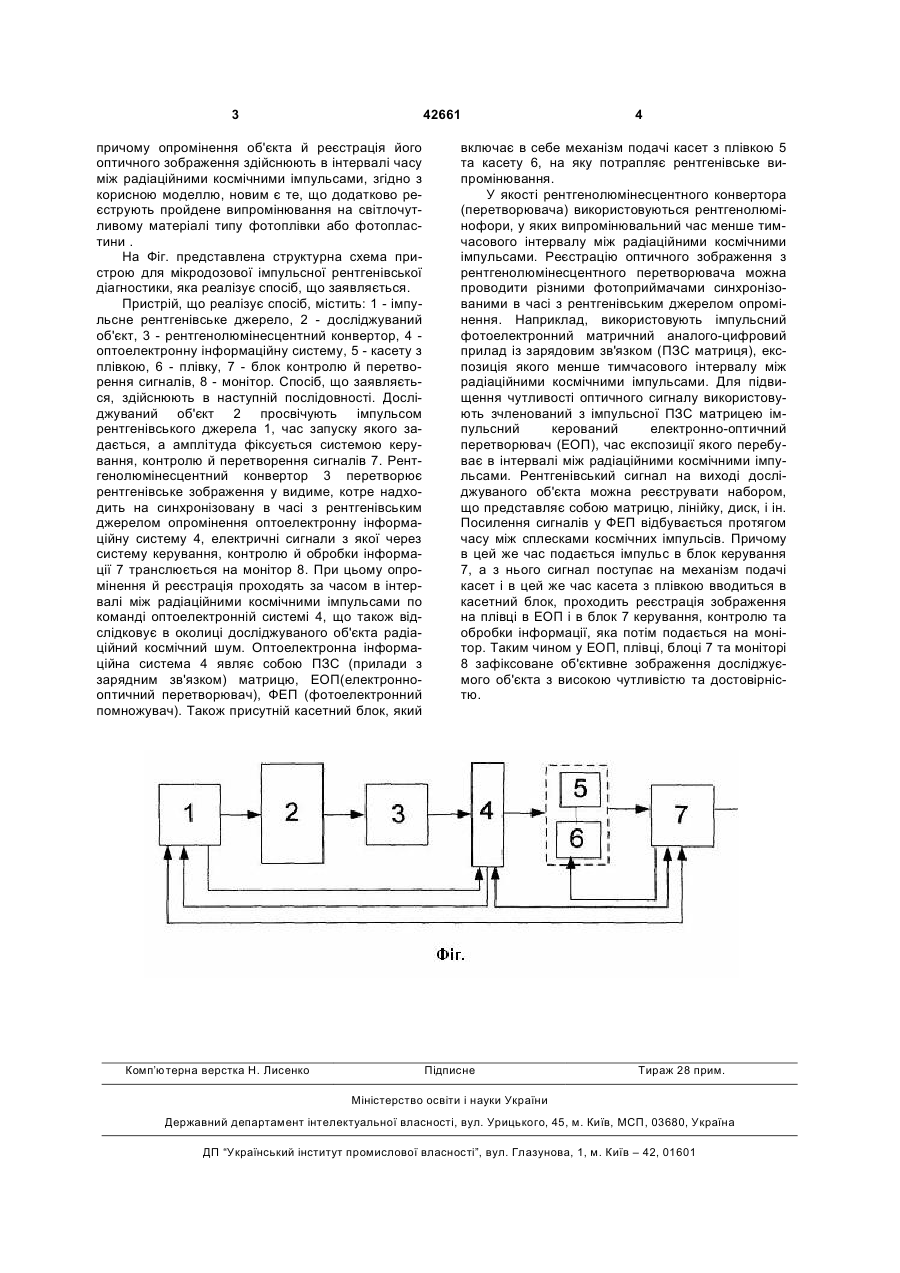

Спосіб мікродозової імпульсної рентгенівської діагностики, що включає просвічування об'єкта імпульсним рентгенівським випромінюванням, пе 3 42661 причому опромінення об'єкта й реєстрація його оптичного зображення здійснюють в інтервалі часу між радіаційними космічними імпульсами, згідно з корисною моделлю, новим є те, що додатково реєструють пройдене випромінювання на світлочутливому матеріалі типу фотоплівки або фотопластини . На Фіг. представлена структурна схема пристрою для мікродозової імпульсної рентгенівської діагностики, яка реалізує спосіб, що заявляється. Пристрій, що реалізує спосіб, містить: 1 - імпульсне рентгенівське джерело, 2 - досліджуваний об'єкт, 3 - рентгенолюмінесцентний конвертор, 4 оптоелектронну інформаційну систему, 5 - касету з плівкою, 6 - плівку, 7 - блок контролю й перетворення сигналів, 8 - монітор. Спосіб, що заявляється, здійснюють в наступній послідовності. Досліджуваний об'єкт 2 просвічують імпульсом рентгенівського джерела 1, час запуску якого задається, а амплітуда фіксується системою керування, контролю й перетворення сигналів 7. Рентгенолюмінесцентний конвертор 3 перетворює рентгенівське зображення у видиме, котре надходить на синхронізовану в часі з рентгенівським джерелом опромінення оптоелектронну інформаційну систему 4, електричні сигнали з якої через систему керування, контролю й обробки інформації 7 транслюється на монітор 8. При цьому опромінення й реєстрація проходять за часом в інтервалі між радіаційними космічними імпульсами по команді оптоелектронній системі 4, що також відслідковує в околиці досліджуваного об'єкта радіаційний космічний шум. Оптоелектронна інформаційна система 4 являє собою ПЗС (прилади з зарядним зв'язком) матрицю, ЕОП(електроннооптичний перетворювач), ФЕП (фотоелектронний помножувач). Також присутній касетний блок, який Комп’ютерна верстка Н. Лиcенко 4 включає в себе механізм подачі касет з плівкою 5 та касету 6, на яку потрапляє рентгенівське випромінювання. У якості рентгенолюмінесцентного конвертора (перетворювача) використовуються рентгенолюмінофори, у яких випромінювальний час менше тимчасового інтервалу між радіаційними космічними імпульсами. Реєстрацію оптичного зображення з рентгенолюмінесцентного перетворювача можна проводити різними фотоприймачами синхронізованими в часі з рентгенівським джерелом опромінення. Наприклад, використовують імпульсний фотоелектронний матричний аналого-цифровий прилад із зарядовим зв'язком (ПЗС матриця), експозиція якого менше тимчасового інтервалу між радіаційними космічними імпульсами. Для підвищення чутливості оптичного сигналу використовують зчленований з імпульсної ПЗС матрицею імпульсний керований електронно-оптичний перетворювач (ЕОП), час експозиції якого перебуває в інтервалі між радіаційними космічними імпульсами. Рентгенівський сигнал на виході досліджуваного об'єкта можна реєструвати набором, що представляє собою матрицю, лінійку, диск, і ін. Посилення сигналів у ФЕП відбувається протягом часу між сплесками космічних імпульсів. Причому в цей же час подається імпульс в блок керування 7, а з нього сигнал поступає на механізм подачі касет і в цей же час касета з плівкою вводиться в касетний блок, проходить реєстрація зображення на плівці в ЕОП і в блок 7 керування, контролю та обробки інформації, яка потім подається на монітор. Таким чином у ЕОП, плівці, блоці 7 та моніторі 8 зафіксоване об'єктивне зображення досліджуємого об'єкта з високою чутливістю та достовірністю. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
