Спосіб позиціювання оброблюваної деталі
Номер патенту: 43772
Опубліковано: 25.08.2009
Формула / Реферат
Спосіб позиціювання оброблюваної деталі, що включає зворотно-поступальне переміщення стола з деталлю по двох координатах X та Y, координування отворів деталі відносно копіра і фіксування стола, який відрізняється тим, що як копір використовують електронний контур деталі, а координування отворів деталі здійснюють за допомогою крокових електродвигунів, які надають зворотно-поступальне переміщення столу за допомогою цифро-аналогових перетворювачів через черв'ячні передачі і гвинт-гайки, при цьому фіксування стола здійснюють за допомогою електромуфт.
Текст

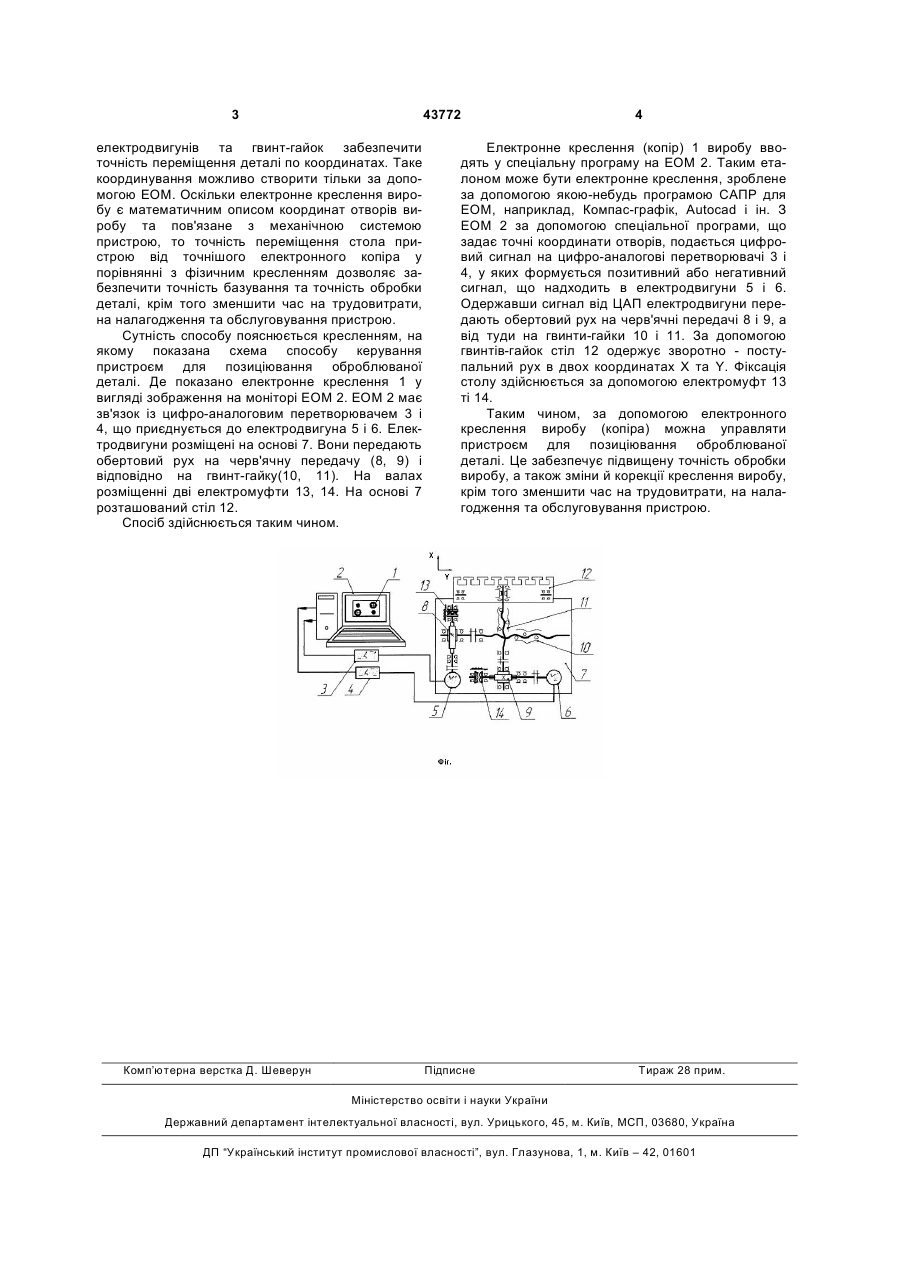

Спосіб позиціювання оброблюваної деталі, що включає зворотно-поступальне переміщення стола з деталлю по двох координатах X та Y, коорди 3 43772 електродвигунів та гвинт-гайок забезпечити точність переміщення деталі по координатах. Таке координування можливо створити тільки за допомогою ЕОМ. Оскільки електронне креслення виробу є математичним описом координат отворів виробу та пов'язане з механічною системою пристрою, то точність переміщення стола пристрою від точнішого електронного копіра у порівнянні з фізичним кресленням дозволяє забезпечити точність базування та точність обробки деталі, крім того зменшити час на трудовитрати, на налагодження та обслуговування пристрою. Сутність способу пояснюється кресленням, на якому показана схема способу керування пристроєм для позиціювання оброблюваної деталі. Де показано електронне креслення 1 у вигляді зображення на моніторі ЕОМ 2. ЕОМ 2 має зв'язок із цифро-аналоговим перетворювачем 3 і 4, що приєднується до електродвигуна 5 і 6. Електродвигуни розміщені на основі 7. Вони передають обертовий рух на черв'ячну передачу (8, 9) і відповідно на гвинт-гайку(10, 11). На валах розміщенні дві електромуфти 13, 14. На основі 7 розташований стіл 12. Спосіб здійснюється таким чином. Комп’ютерна верстка Д. Шеверун 4 Електронне креслення (копір) 1 виробу вводять у спеціальну програму на ЕОМ 2. Таким еталоном може бути електронне креслення, зроблене за допомогою якою-небудь програмою САПР для ЕОМ, наприклад, Компас-графік, Autocad і ін. З ЕОМ 2 за допомогою спеціальної програми, що задає точні координати отворів, подається цифровий сигнал на цифро-аналогові перетворювачі 3 і 4, у яких формується позитивний або негативний сигнал, що надходить в електродвигуни 5 і 6. Одержавши сигнал від ЦАП електродвигуни передають обертовий рух на черв'ячні передачі 8 і 9, а від туди на гвинти-гайки 10 і 11. За допомогою гвинтів-гайок стіл 12 одержує зворотно - поступальний рух в двох координатах X та Y. Фіксація столу здійснюється за допомогою електромуфт 13 ті 14. Таким чином, за допомогою електронного креслення виробу (копіра) можна управляти пристроєм для позиціювання оброблюваної деталі. Це забезпечує підвищену точність обробки виробу, а також зміни й корекції креслення виробу, крім того зменшити час на трудовитрати, на налагодження та обслуговування пристрою. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of positioning workpiece
Автори англійськоюKorotun Mykola Mykolaiovych, Koval Andrii Ivanovych
Назва патенту російськоюСпособ позиционирования обрабатываемой детали
Автори російськоюКоротун Николай Николаевич, Коваль Андрей Иванович
МПК / Мітки
МПК: B23B 39/00
Мітки: спосіб, позиціювання, оброблюваної, деталі
