Спосіб отримання термоелектричних сплавів на основі телуриду олова, свинцю і германію
Формула / Реферат
Спосіб отримання термоелектричних сплавів на основі телуриду олова, свинцю і германію, який полягає в тому, що вихідну речовину розташовують в кварцовій вакуумованій ампулі, поміщають у двозонну піч, температура першої зони якої є вищою від температури плавлення вихідної речовини (~1250 К), а температура другої зони є нижчою від температури плавлення вихідної речовини, ампулу з вихідною речовиною витримують у першій зоні до отримання розплаву і переміщують у другу зону до здійснення кристалізації, після чого одержані злитки дроблять і проводять гаряче пресування у вакуумі, який відрізняється тим, що як вихідну речовину використовують твердий розчин Sn0,50Pb0,20Ge0,30Te, легований 5 мол. % Sb2Те3.
Текст

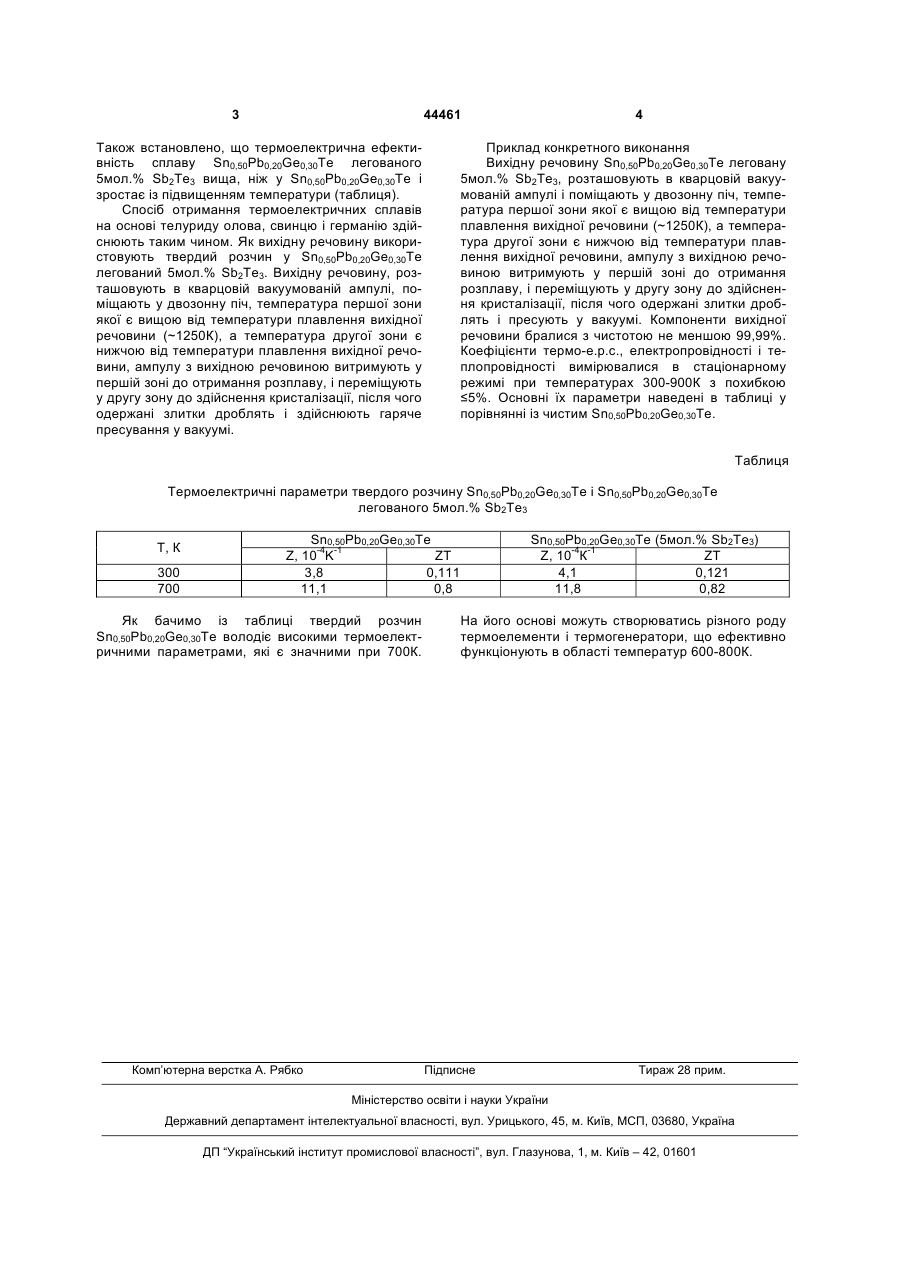

Спосіб отримання термоелектричних сплавів на основі телуриду олова, свинцю і германію, який полягає в тому, що вихідну речовину розташовують в кварцовій вакуумованій ампулі, поміщають у 3 44461 Також встановлено, що термоелектрична ефективність сплаву Sn0,50Pb0,20Ge0,30Te легованого 5мол.% Sb2Те3 вища, ніж у Sn0,50Pb0,20Ge0,30Te і зростає із підвищенням температури (таблиця). Спосіб отримання термоелектричних сплавів на основі телуриду олова, свинцю і германію здійснюють таким чином. Як вихідну речовину використовують твердий розчин у Sn0,50Pb0,20Ge0,30Te легований 5мол.% Sb2Те3. Вихідну речовину, розташовують в кварцовій вакуумованій ампулі, поміщають у двозонну піч, температура першої зони якої є вищою від температури плавлення вихідної речовини (~1250К), а температура другої зони є нижчою від температури плавлення вихідної речовини, ампулу з вихідною речовиною витримують у першій зоні до отримання розплаву, і переміщують у другу зону до здійснення кристалізації, після чого одержані злитки дроблять і здійснюють гаряче пресування у вакуумі. 4 Приклад конкретного виконання Вихідну речовину Sn0,50Pb0,20Ge0,30Te леговану 5мол.% Sb2Те3, розташовують в кварцовій вакуумованій ампулі і поміщають у двозонну піч, температура першої зони якої є вищою від температури плавлення вихідної речовини (~1250К), а температура другої зони є нижчою від температури плавлення вихідної речовини, ампулу з вихідною речовиною витримують у першій зоні до отримання розплаву, і переміщують у другу зону до здійснення кристалізації, після чого одержані злитки дроблять і пресують у вакуумі. Компоненти вихідної речовини бралися з чистотою не меншою 99,99%. Коефіцієнти термо-е.р.с., електропровідності і теплопровідності вимірювалися в стаціонарному режимі при температурах 300-900К з похибкою ≤5%. Основні їх параметри наведені в таблиці у порівнянні із чистим Sn0,50Pb0,20Ge0,30Te. Таблиця Термоелектричні параметри твердого розчину Sn0,50Pb0,20Ge0,30Te і Sn0,50Pb0,20Ge0,30Te легованого 5мол.% Sb2Те3 Т, К 300 700 Sn0,50Pb0,20Ge0,30Te Z, 10-4K-1 ZT 3,8 0,111 11,1 0,8 Як бачимо із таблиці твердий розчин Sn0,50Pb0,20Ge0,30Te володіє високими термоелектричними параметрами, які є значними при 700К. Комп’ютерна верстка А. Рябко Sn0,50Pb0,20Ge0,30Te (5мол.% Sb2Те3) Z, 10-4К-1 ZT 4,1 0,121 11,8 0,82 На його основі можуть створюватись різного роду термоелементи і термогенератори, що ефективно функціонують в області температур 600-800К. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for producing thermoelectric alloys on the basis of tin, lead and germanium tellurides
Автори англійськоюBoryk Viktor Vasyliovych
Назва патенту російськоюСпособ получения термоэлектрических сплавов на основе теллурида олова, свинца и германия
Автори російськоюБорик Виктор Васильевич
МПК / Мітки
МПК: C22C 1/02
Мітки: свинцю, олова, германію, отримання, сплавів, телуриду, спосіб, термоелектричних, основі
Код посилання
<a href="https://ua.patents.su/2-44461-sposib-otrimannya-termoelektrichnikh-splaviv-na-osnovi-teluridu-olova-svincyu-i-germaniyu.html" target="_blank" rel="follow" title="База патентів України">Спосіб отримання термоелектричних сплавів на основі телуриду олова, свинцю і германію</a>
Спосіб отримання термоелектричних сплавів на основі телуриду олова, свинцю і германію
Номер патенту: 43955
Опубліковано: 15.01.2002
Автори: Фреїк Дмитро Михайлович, Галущак Мар'ян Олексійович, Запухляк Руслан Ігорович, Михайльонка Руслан Ярославович, Шперун Всеволод Михайлович
МПК: C30B 11/02
Мітки: отримання, сплавів, спосіб, германію, олова, свинцю, телуриду, основі, термоелектричних
Формула / Реферат:
Спосіб отримання термоелектричних сплавів на основі телуриду олова, свинцю і германію, який полягає в тому, що вихідну речовину розташовують в кварцовій вакуумованій ампулі, поміщають у двозонну піч, температура першої зони якої є вищою від температури плавлення вихідної речовини (~1250К), а температура другої зони є нижчою від температури плавлення вихідної речовини, ампулу з вихідною речовиною витримують у першій зоні до отримання розплаву...
Спосіб отримання термоелектричних сплавів на основі телуриду олова, свинцю і германію
Номер патенту: 35211
Опубліковано: 15.03.2001
Автори: Михайльонка Руслан Ярославович, Матеїк Галина Дмитрівна, Фреїк Дмитро Михайлович, Запухляк Руслан Ігорович, Варшава Славомир Степанович
МПК: C30B 11/02
Мітки: германію, сплавів, основі, свинцю, термоелектричних, телуриду, олова, спосіб, отримання
Формула / Реферат:
Спосіб отримання термоелектричних сплавів на основі телуриду олова, свинцю і германію, який полягає в тому, що вихідну речовину розташовують в кварцевій вакуумованій ампулі і поміщають в двозонну піч, температура першої зони є вищою температури точки плавлення вихідної речовини (~1250 К), а температура другої зони є нижчою від температури плавлення вихідної речовини, ампулу з вихідною речовиною витримують у першій зоні до отримання...
Спосіб отримання термоелектричних сплавів на основі телуриду олова, свинцю і германію
Номер патенту: 43963
Опубліковано: 15.01.2002
Автори: Галущак Мар'ян Олексійович, Іванишин Ірина Мирославівна, Запухляк Руслан Ігорович, Прокопів Володимир Васильович, Фреїк Дмитро Михайлович
МПК: C30B 29/00, C22C 1/02, C22B 4/00
Мітки: отримання, основі, олова, термоелектричних, телуриду, германію, спосіб, сплавів, свинцю
Формула / Реферат:
Спосіб отримання термоелектричних сплавів на основі телуриду олова, свинцю і германію, який полягає в тому, що вихідну речовину розташовують в кварцовій вакуумованій ампулі, поміщають у двозонну піч, температура першої зони якої є вищою від температури плавлення вихідної речовини (~1250К), а температура другої зони є нижчою від температури плавлення вихідної речовини, ампулу з вихідною речовиною витримують у першій зоні до отримання розплаву...
Спосіб отримання термоелектричних сплавів на основі телуриду олова
Номер патенту: 43950
Опубліковано: 15.01.2002
Автори: Фреїк Дмитро Михайлович, Пиц Михайло Васильович, Прокопів Володимир Васильович, Запухляк Руслан Ігорович
МПК: C30B 11/02
Мітки: основі, термоелектричних, телуриду, спосіб, сплавів, отримання, олова
Формула / Реферат:
1. Спосіб отримання термоелектричних сплавів на основі телуриду олова, який полягає в тому, що вихідну речовину розташовують у кварцовій вакуумованій ампулі, поміщають у піч, температура нагріву якої є вищою від температури плавлення вихідних елементів, ампулу з вихідними елементами витримують при цій температурі, після чого охолоджують до кімнатної температури, який відрізняється тим, що як вихідну речовину використовують окремі елементи...
Спосіб отримання оптимізованих термоелектричних сплавів на основі телуриду свинцю n-типу
Номер патенту: 30390
Опубліковано: 25.02.2008
Автори: Дикун Наталія Іванівна, Фреїк Дмитро Михайлович, Борик Віктор Васильович
МПК: H01L 21/00, C01B 19/00
Мітки: термоелектричних, телуриду, основі, n-типу, оптимізованих, сплавів, свинцю, отримання, спосіб
Формула / Реферат:
Спосіб отримання оптимізованих термоелектричних сплавів на основі телуриду свинцю n-типу, який полягає в тому, що вихідні речовини розташовують у кварцовій вакуумованій ампулі і поміщають у піч, температура якої є вищою від температури плавлення вихідних речовин, ампулу з вихідними речовинами витримують при цій температурі до одержання сплаву, після чого ампулу охолоджують до кімнатної температури, одержані злитки дроблять та здійснюють...
Попередній патент: Спосіб спрямованого посилення артеріального кровотоку до передміхурової залози
Наступний патент: Пневмопатрон
Випадковий патент: Пристрій для безперервного діагностування технічного стану тягового елемента канатної дороги
