Спосіб отримання оптимізованих термоелектричних сплавів на основі телуриду свинцю n-типу

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 30390

Опубліковано: 25.02.2008

Автори: Фреїк Дмитро Михайлович, Дикун Наталія Іванівна, Борик Віктор Васильович

Завантажити PDF файл.

Формула / Реферат

Спосіб отримання оптимізованих термоелектричних сплавів на основі телуриду свинцю n-типу, який полягає в тому, що вихідні речовини розташовують у кварцовій вакуумованій ампулі і поміщають у піч, температура якої є вищою від температури плавлення вихідних речовин, ампулу з вихідними речовинами витримують при цій температурі до одержання сплаву, після чого ампулу охолоджують до кімнатної температури, одержані злитки дроблять та здійснюють пресування, який відрізняється тим, що як вихідні речовини використовують високочисті свинець, телур, свинець двойодистий і нікель при наступному їх співвідношенні, мас. %:

Рb 61,881

Те 37,798

РbІ2 0,023

Ni 0,298 відповідно.

Текст

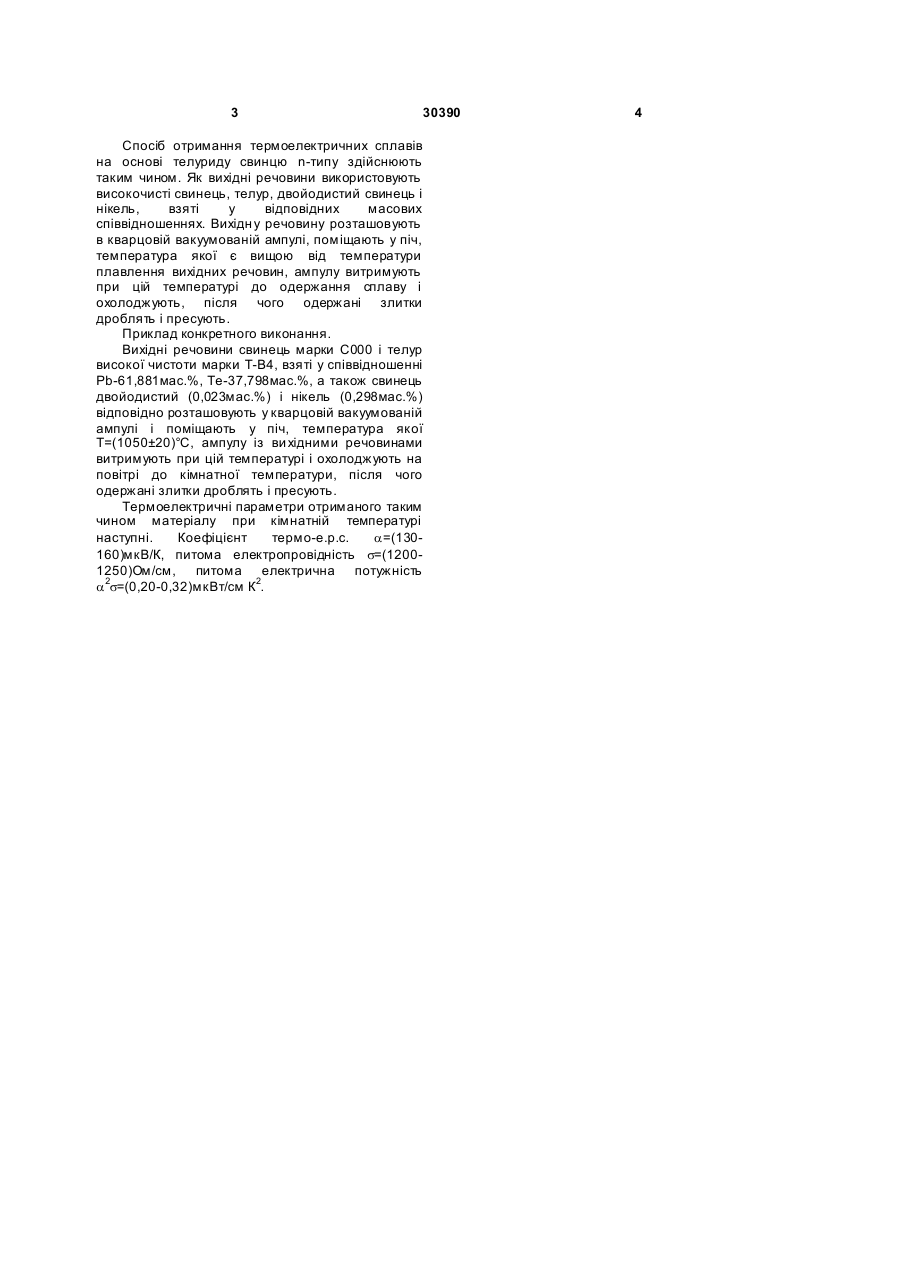

Спосіб отримання оптимізованих термоелектричних сплавів на основі телуриду свинцю n-типу, який полягає в тому, що вихідні речовини розташовують у кварцовій вакуумованій ампулі і поміщають у піч, температура якої є 3 30390 Спосіб отримання термоелектричних сплавів на основі телуриду свинцю n-типу здійснюють таким чином. Як вихідні речовини використовують високочисті свинець, телур, двойодистий свинець і нікель, взяті у відповідних масових співвідношеннях. Вихідн у речовину розташовують в кварцовій вакуумованій ампулі, поміщають у піч, температура якої є вищою від температури плавлення вихідних речовин, ампулу витримують при цій температурі до одержання сплаву і охолоджують, після чого одержані злитки дроблять і пресують. Приклад конкретного виконання. Вихідні речовини свинець марки С000 і телур високої чистоти марки Т-В4, взяті у співвідношенні Рb-61,881мас.%, Те-37,798мас.%, а також свинець двойодистий (0,023мас.%) і нікель (0,298мас.%) відповідно розташовують у кварцовій вакуумованій ампулі і поміщають у піч, температура якої Т=(1050±20)°С, ампулу із ви хідними речовинами витримують при цій температурі і охолоджують на повітрі до кімнатної температури, після чого одержані злитки дроблять і пресують. Термоелектричні параметри отриманого таким чином матеріалу при кімнатній температурі наступні. Коефіцієнт термо-е.р.с. a=(130160)мкВ/К, питома електропровідність s=(12001250)Ом/см, питома електрична потужність a 2s=(0,20-0,32)мкВт/см К2. 4

Дивитися

Додаткова інформація

Назва патенту англійською

Process for preparation of optimized thermoelectrical alloys on the basis of plumbum telluride of n-type

Автори англійською

Freik Dmytro Mykhailovych, Boryk Viktor Vasyliovych, Dykun Natalia Ivanivna

Назва патенту російською

Способ получения оптимизированных термоэлектрических сплавов на основе теллурида свинца n-типа

Автори російською

Фреик Дмитрий Михайлович, Борик Виктор Васильевич, Дыкун Наталья Ивановна

МПК / Мітки

МПК: H01L 21/00, C01B 19/00

Мітки: отримання, термоелектричних, оптимізованих, основі, спосіб, телуриду, сплавів, свинцю, n-типу

Код посилання

<a href="https://ua.patents.su/2-30390-sposib-otrimannya-optimizovanikh-termoelektrichnikh-splaviv-na-osnovi-teluridu-svincyu-n-tipu.html" target="_blank" rel="follow" title="База патентів України">Спосіб отримання оптимізованих термоелектричних сплавів на основі телуриду свинцю n-типу</a>

Подібні патенти
