Пристрій для маркування деталей

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 46362

Опубліковано: 25.12.2009

Завантажити PDF файл.

Формула / Реферат

Пристрій для маркування деталей, який містить корпус, пневмоциліндр, клеймодержак, який відрізняється тим, що додатково містить вузол установки деталей - ложемент, виконаний у вигляді чотирикутної зірки, причому кінцівки виконані у вигляді конусів, вершини яких розміщено вище, ніж центр зірки, та містить напрямні, які розташовані таким чином, що за необхідності забезпечують переміщення деталі уздовж або упоперек по осі пристрою, клеймодержак додатково має вузол регулювання положення клейма по висоті та пневмоциліндр має систему регулювання тиску.

Текст

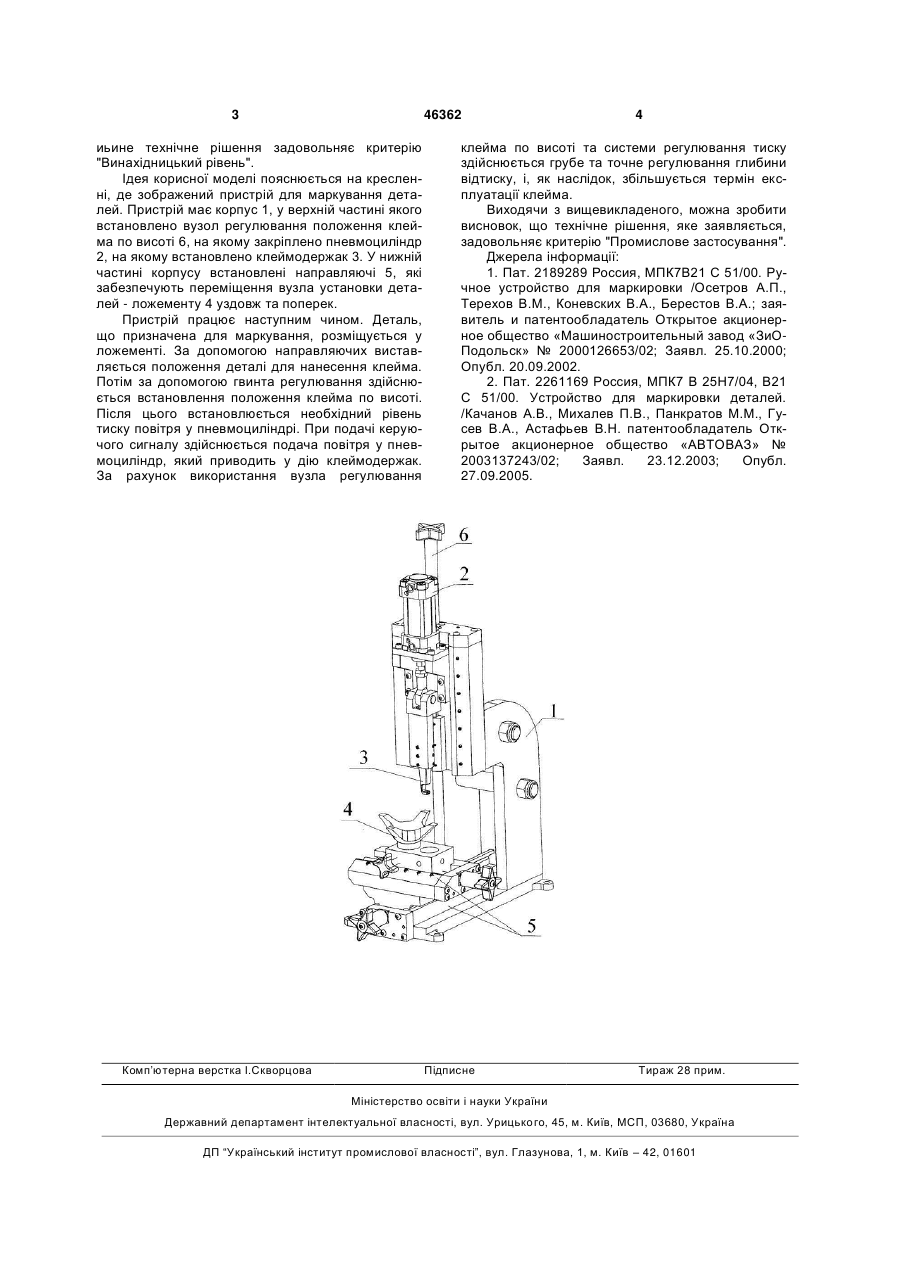

Пристрій для маркування деталей, який містить корпус, пневмоциліндр, клеймодержак, який відрізняється тим, що додатково містить вузол 3 46362 иьине технічне рішення задовольняє критерію "Винахідницький рівень". Ідея корисної моделі пояснюється на кресленні, де зображений пристрій для маркування деталей. Пристрій має корпус 1, у верхній частині якого встановлено вузол регулювання положення клейма по висоті 6, на якому закріплено пневмоциліндр 2, на якому встановлено клеймодержак 3. У нижній частині корпусу встановлені направляючі 5, які забезпечують переміщення вузла установки деталей - ложементу 4 уздовж та поперек. Пристрій працює наступним чином. Деталь, що призначена для маркування, розміщується у ложементі. За допомогою направляючих виставляється положення деталі для нанесення клейма. Потім за допомогою гвинта регулювання здійснюється встановлення положення клейма по висоті. Після цього встановлюється необхідний рівень тиску повітря у пневмоциліндрі. При подачі керуючого сигналу здійснюється подача повітря у пневмоциліндр, який приводить у дію клеймодержак. За рахунок використання вузла регулювання Комп’ютерна верстка І.Скворцова 4 клейма по висоті та системи регулювання тиску здійснюється грубе та точне регулювання глибини відтиску, і, як наслідок, збільшується термін експлуатації клейма. Виходячи з вищевикладеного, можна зробити висновок, що технічне рішення, яке заявляється, задовольняє критерію "Промислове застосування". Джерела інформації: 1. Пат. 2189289 Россия, МПК7В21 С 51/00. Ручное устройство для маркировки /Осетров А.П., Терехов В.М., Коневских В.А., Берестов В.А.; заявитель и патентообладатель Открытое акционерное общество «Машиностроительный завод «ЗиОПодольск» № 2000126653/02; Заявл. 25.10.2000; Опубл. 20.09.2002. 2. Пат. 2261169 Россия, МПК7 В 25Н7/04, В21 С 51/00. Устройство для маркировки деталей. /Качанов А.В., Михалев П.В., Панкратов М.М., Гусев В.А., Астафьев В.Н. патентообладатель Открытое акционерное общество «АВТОВАЗ» № 2003137243/02; Заявл. 23.12.2003; Опубл. 27.09.2005. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for marking components

Автори англійською

Stoiak Vasyl Yuriiovych

Назва патенту російською

Устройство для маркировки деталей

Автори російською

Стояк Василий Юрьевич

МПК / Мітки

МПК: B21C 51/00, B25H 7/00

Мітки: деталей, маркування, пристрій

Код посилання

<a href="https://ua.patents.su/2-46362-pristrijj-dlya-markuvannya-detalejj.html" target="_blank" rel="follow" title="База патентів України">Пристрій для маркування деталей</a>
