Насадка до пристрою вакуумного пилоприбирання
Формула / Реферат
1. Насадка до пристрою вакуумного пилоприбирання, яка має корпус, відсмоктувальний патрубок, всмоктувальну щілину, яка має в поперечному перерізі форму прямокутника, утворену верхньою і нижньою стінками, сполученими з боковими криволінійними стінками корпуса, нижня стінка якого має скребок, який взаємодіє з оброблюваною поверхнею, яка відрізняється тим, що верхня стінка корпуса зі сторони всмоктувальної щілини має шарнірно з’єднану з нею заслінку.
2. Насадка до пристрою вакуумного пилоприбирання за п. 1, яка відрізняється тим, що заслінка має фіксуючий пристрій.
Текст

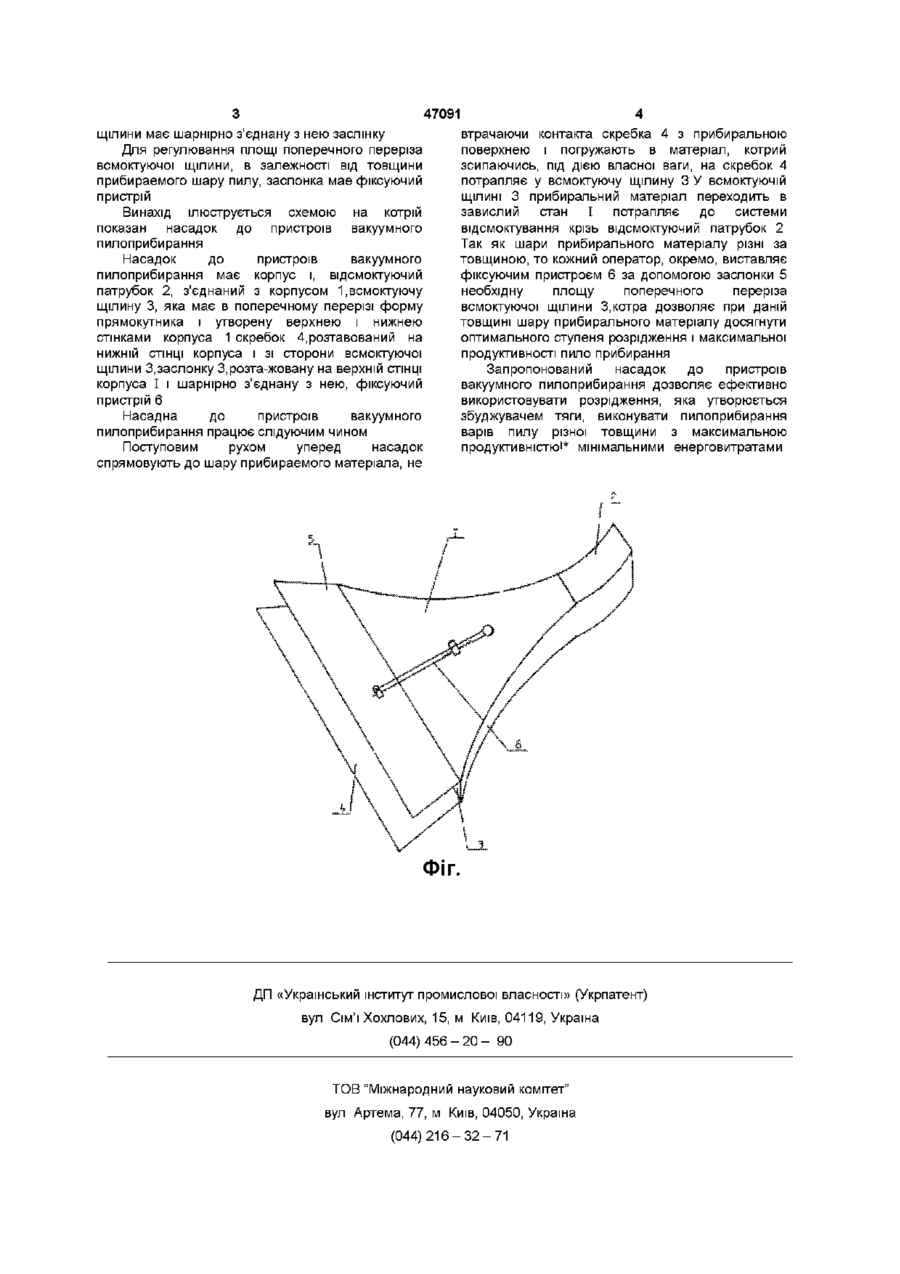

1 Насадка до пристрою вакуумного пилоприбирання, яка має корпус, відсмоктувальний патрубок, всмоктувальну щілину, яка має в поперечному перерізі форму прямокутника, утворену верхньою і нижньою стінками, сполученими з боковими криволінійними стінками корпуса, нижня стінка якого має скребок, який взаємодіє з оброблюваною поверхнею, яка відрізняється тим, що верхня стінка корпуса зі сторони всмоктувальної щілини має шарнірно з'єднану з нею заслінку 2 Насадка до пристрою вакуумного пилоприбирання за п 1, яка відрізняється тим, що заслінка має фіксуючий пристрій Винахід відноситься до пилозаборних насадок, які використовуються переважно у пристроях з автономною системою відсмоктування для прибирання промислових приміщень у гірничодобувній, металургійній та інших галузях промисловості Відомий насадок ДО пилососу, який має корпус з отвірами і сполучається з системою відсмоктування, очисні планки, які змонтовані одними кінцями на вісях .розташований з діаметрально протилежних сторін відносно отвіру з можливістю поворота від взаємодії з очищуваною поверхнею для стискання де передньої або задньої стінки корпуса і планки мають форму трапеції, менша основа якої звернута до отвіру, а передня і задня стінки корпуса обладнані еластичною шторкою, при цьому ВІЛЬНІ КІНЦІ очисних планок розвернені до бокових стінок корпуса (Авт поев СРСР №1220632) Регулювання поперечного перерізу всмоктуючої щілини досягається за рахунок змінений величини розрідження Недоліком цього насадка є те, що змінення площі поперечного переріза всмоктуючого отвіра залежить від розміру утвореного розрідження, При одночасній роботі декількох насадків з однієї системи відсмоктування знижується рівень розрідження, а ВІДПОВІДНО В усіх насадках одночасно збільшується автоматично розміри всмоктуючих щілин, що призводить до зниження швидкості всмоктуючого потоку у насадку, зниження продуктивності і погіршення якості прибирання Задачею винаходе є удосконалення конструкції насадка до пристроїв вакуумного пилоприбирання за рахунок змінений його форми і автономного регулювання поперечного переріаа всмоктуючої щілини, що дозволить регулювати швидкість всмоктуючого патока, покращує ефективність пилоприбирання і знижує енерговитрати Поставлена задача досягається за рахунок того, що насадок до пристрою вакуумного пилоприбирання має корпус, відсмоктуючий патрубок, всмоктуючу щілину, яка має в поперечному перерізі форму прямокутника, утворену верхнею і нижню стінками, сполученими з боковими криволінійними стінками корпуса, нижня стінка якого має скребок, який взаємодіє з оброблюваною поверхнею Згідно винаходу, верхня стінка корпуса зі сторони всмоктуючої Недоліком цього насадка є те, що під час прибирання шарів пилу значної товщини, при пересуванні насадка взад-вперед, еластичні шторки не відклоняються у середину, а очисні планки не повертаються навкруги своєї осі Найбільш близьким за конструктивним рішенням, обраним в якості прототипа е насадок де шланга пилососа, який має заслонку для регулювання розміру всмоктуючої щілини, яка закріплена на під пруженому важілі, з'єднаним штоком поршня, циліндр якого приєднай до шланга пилососа (Авт поев СРСР 282627) о 47091 втрачаючи контакта скребка 4 з прибиральною поверхнею і погружають в матеріал, котрий зсипаючись, під дією власної ваги, на скребок 4 потрапляє у всмоктуючу щілину З У всмоктуючій ЩІЛИНІ 3 прибиральний матеріал переходить в завислий стан І потрапляє до системи відсмоктування крізь відсмоктуючий патрубок 2 Так як шари прибирального матеріалу різні за товщиною, то кожний оператор, окремо, виставляє фіксуючим пристроєм 6 за допомогою заслонки 5 необхідну площу поперечного переріза всмоктуючої щілини 3,котра дозволяє при даній товщині шару прибирального матеріалу досягнути оптимального ступеня розрідження і максимальної продуктивності пило прибирання щілини має шарнірно з єднану з нею заслінку Для регулювання площі поперечного переріза всмоктуючої щілини, в залежності від товщини прибираемого шару пилу, заслонка мае фіксуючий пристрій Винахід ілюструється схемою на котрій показан насадок до пристроїв вакуумного пилоприбирання Насадок до пристроїв вакуумного пилоприбирання має корпус і, відсмоктуючий патрубок 2, з'єднаний з корпусом 1,всмоктуючу щілину 3, яка має в поперечному перерізі форму прямокутника і утворену верхнею і нижнею стінками корпуса 1 скребок 4,розтавований на нижній СТІНЦІ корпуса і зі сторони всмоктуючої щілини 3,заслонку З.розта-жовану на верхній СТІНЦІ корпуса І і шарнірно з'єднану з нею, фіксуючий пристрій 6 Насадна до пристроїв вакуумного пилоприбирання працює слідуючим чином Поступовим рухом уперед насадок спрямовують до шару прибираемого матеріала, не Запропонований насадок до пристроїв вакуумного пилоприбирання дозволяє ефективно використовувати розрідження, яка утворюється збуджувачем тяги, виконувати пилоприбирання варів пилу різної товщини з максимальною продуктивністю!* мінімальними енерговитратами ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Автори англійськоюShapovalov Viktor Anatoliovych
Автори російськоюШаповалов Виктор Анатольевич
МПК / Мітки
МПК: A47L 9/02
Мітки: пилоприбирання, насадка, пристрою, вакуумного
