Тренажер забєліна

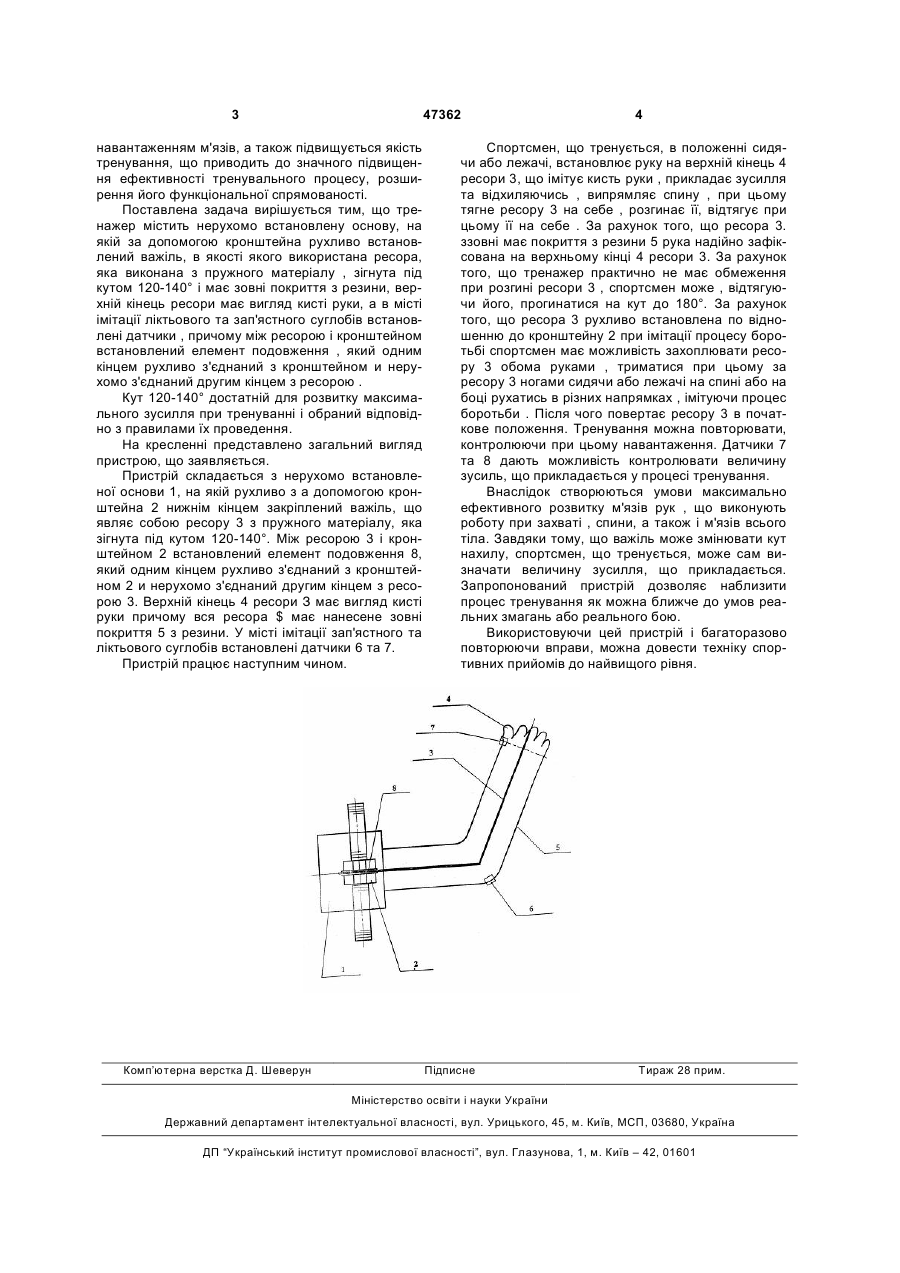

Тренажер, що містить нерухомо встановлену основу, на якій за допомогою кронштейна рухливо встановлений важіль, який відрізняється тим, що 3 47362 навантаженням м'язів, а також підвищується якість тренування, що приводить до значного підвищення ефективності тренувального процесу, розширення його функціональної спрямованості. Поставлена задача вирішується тим, що тренажер містить нерухомо встановлену основу, на якій за допомогою кронштейна рухливо встановлений важіль, в якості якого використана ресора, яка виконана з пружного матеріалу , зігнута під кутом 120-140° і має зовні покриття з резини, верхній кінець ресори має вигляд кисті руки, а в місті імітації ліктьового та зап'ястного суглобів встановлені датчики , причому між ресорою і кронштейном встановлений елемент подовження , який одним кінцем рухливо з'єднаний з кронштейном и нерухомо з'єднаний другим кінцем з ресорою . Кут 120-140° достатній для розвитку максимального зусилля при тренуванні і обраний відповідно з правилами їх проведення. На кресленні представлено загальний вигляд пристрою, що заявляється. Пристрій складається з нерухомо встановленої основи 1, на якій рухливо з а допомогою кронштейна 2 нижнім кінцем закріплений важіль, що являє собою ресору 3 з пружного матеріалу, яка зігнута під кутом 120-140°. Між ресорою 3 і кронштейном 2 встановлений елемент подовження 8, який одним кінцем рухливо з'єднаний з кронштейном 2 и нерухомо з'єднаний другим кінцем з ресорою 3. Верхній кінець 4 ресори З має вигляд кисті руки причому вся ресора $ має нанесене зовні покриття 5 з резини. У місті імітації зап'ястного та ліктьового суглобів встановлені датчики 6 та 7. Пристрій працює наступним чином. Комп’ютерна верстка Д. Шеверун 4 Спортсмен, що тренується, в положенні сидячи або лежачі, встановлює руку на верхній кінець 4 ресори 3, що імітує кисть руки , прикладає зусилля та відхиляючись , випрямляє спину , при цьому тягне ресору 3 на себе , розгинає її, відтягує при цьому її на себе . За рахунок того, що ресора 3. ззовні має покриття з резини 5 рука надійно зафіксована на верхньому кінці 4 ресори 3. За рахунок того, що тренажер практично не має обмеження при розгині ресори 3 , спортсмен може , відтягуючи його, прогинатися на кут до 180°. За рахунок того, що ресора 3 рухливо встановлена по відношенню до кронштейну 2 при імітації процесу боротьбі спортсмен має можливість захоплювати ресору 3 обома руками , триматися при цьому за ресору 3 ногами сидячи або лежачі на спині або на боці рухатись в різних напрямках , імітуючи процес боротьби . Після чого повертає ресору 3 в початкове положення. Тренування можна повторювати, контролюючи при цьому навантаження. Датчики 7 та 8 дають можливість контролювати величину зусиль, що прикладається у процесі тренування. Внаслідок створюються умови максимально ефективного розвитку м'язів рук , що виконують роботу при захваті , спини, а також і м'язів всього тіла. Завдяки тому, що важіль може змінювати кут нахилу, спортсмен, що тренується, може сам визначати величину зусилля, що прикладається. Запропонований пристрій дозволяє наблизити процес тренування як можна ближче до умов реальних змагань або реального бою. Використовуючи цей пристрій і багаторазово повторюючи вправи, можна довести техніку спортивних прийомів до найвищого рівня. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
