Пристрій для одержання покрить на внутрішніх поверхнях виробів

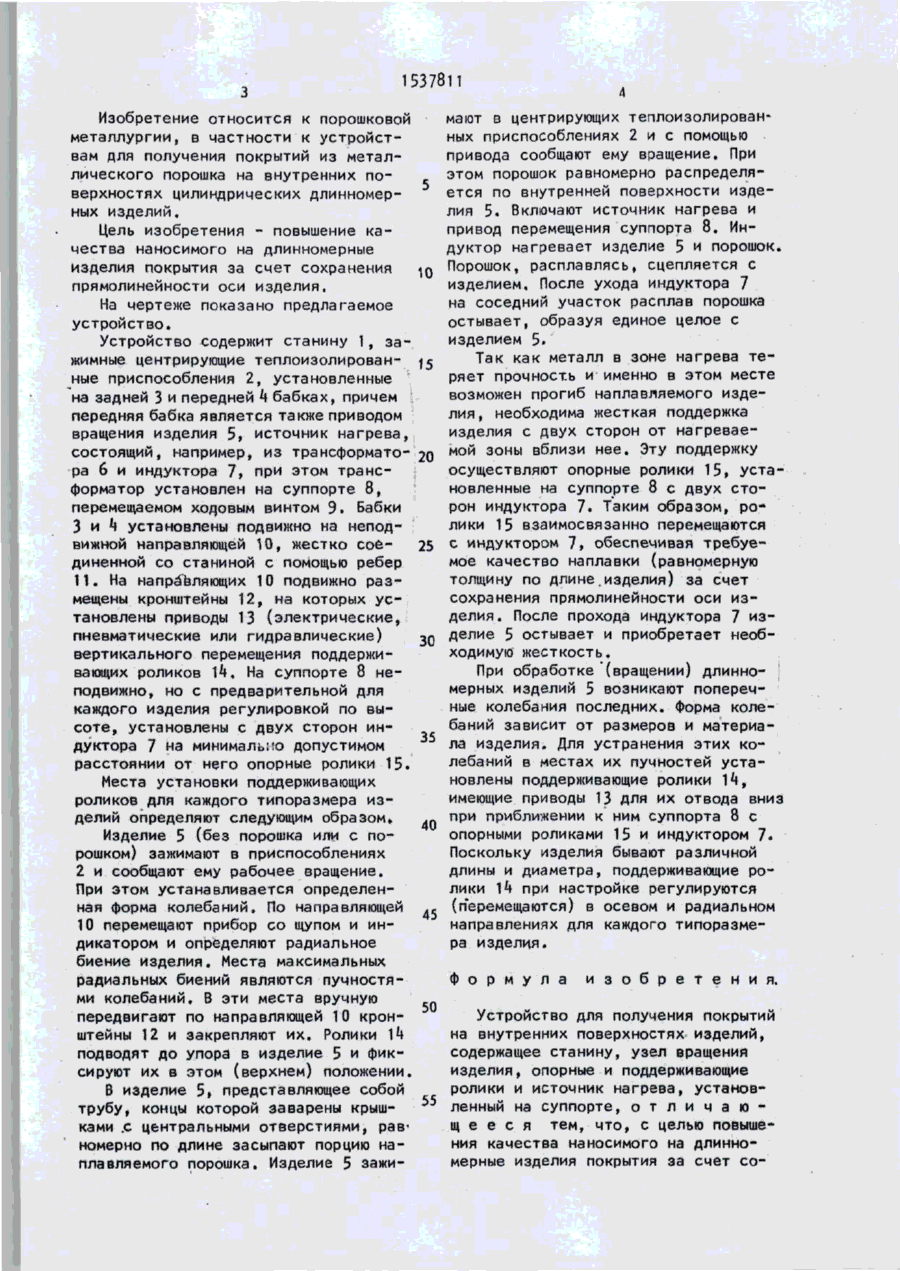

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ. № СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 1557811 А1 (5|)5 B 2 2 F 7 M ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) Н66806/23-02 I (22) 29.07.88 (71) Украинский научно-исследовательский и конструкторский институт по разработке машин и оборудования для переработки пластических масс, резины и искусственной кожи и Киевское производственное объединение полимерного маи/иностроения "Большевик" (72) В.А.Извеков, А.Н.Гладченко, В.Г.Зверлин, А.А.Іолнерчик, Н.В.Кругля к, П.П.Тихончук и В.А.Федоров (53) 621.762 (088.8) (56) Авторское свидетельство СССР » 697258, кл. В 22 F 7/04, 1978. Авторское свидетельство СССР №1202710, кл. В 22 F 7/0k, 198**. (5*0 УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ПОКРЫТИЙ НА ВНУТРЕННИХ ПОВЕРХНОСТЯХ ИЗДЕЛИЙ (57) Изобретение относится к порошковой металлургии. Цель изобретения повышение качества наносимого на длинномерные изделия покрытия за счет сохранения прямолинейности оси изделия. Длинномерное изделие 5 зажимают в центрирующих теплоизолированных приспособлениях 2, крепящихся на станине 1, и с помощью привода сообщают ему вращение. Предварительно засыпанная порция направляемого порошка равномерно распределяется по внутренней поверхности изделия 5. Включают источник нагрева и привод перемещения суппорта 8, Индуктор 7 нагревает изделие 5 и порошок. Опорные ролики 15» расположенные с двух сторон индуктора 7 на минимально допустимом расстоянии от него, предохраняют от прогиба прогретую часть изделия. Поддерживающие ролики 1't, установленные на станине 1 в местах пучностей изгибных колебаний изделия для предотвращения прогиба оси изделия по его длине, отводятся с помощью приводов 13 вниз при приближении к ним суппорта 8 с опорными роликами 15 и индуктором 7. 1 ил. СП СП Об Й-90 1537811 Изобретение относится к порошковой металлургии, в частности к устройствам для получения покрытий из металлического порошка на внутренних поверхностях цилиндрических длинномерных изделий. Цель изобретения - повышение качества наносимого на длинномерные изделия покрытия за счет сохранения прямолинейности оси изделия, На чертеже показано предлагаемое устройство. Устройство содержит станину 1, зажимные центрирующие теплоизолированные приспособления 2, установленные на задней 3 и передней k бабках, причем передняя бабка является также приводом вращения изделия 5, источник нагрева, состоящий, например, из трансформатора 6 и индуктора 7, при этом трансформатор установлен на суппорте 8, перемещаемом ходовым винтом 9. Бабки 3 и k установлены подвижно на неподвижной направляющей 10, жестко соединенной со станиной с помощью ребер 11. На направляющих 10 подвижно размещены кронштейны 12, на которых установлены приводы 13 (электрические, пневматические или гидравлические) вертикального перемещения поддерживающих роликов Й , На суппорте 8 неподвижно, но с предварительной для каждого изделия регулировкой по высоте, установлены с двух сторон индуктора 7 на минимально допустимом расстоянии от него опорные ролики 15. 15 20 25 30 мают в центрирующих теплоизолированных приспособлениях 2 и с помощью привода сообщают ему вращение. При этом порошок равномерно распределяется по внутренней поверхности изделия 5. Включают источник нагрева и привод перемещения суппорта 8. Индуктор нагревает изделие 5 и порошок. Порошок, расплавлясь, сцепляется с изделием. После ухода индуктора 7 на соседний участок расплав порошка остывает, образуя единое целое с изделием 5. Так как металл в зоне нагрева теряет прочность и именно в этом месте возможен прогиб наплавляемого изделия, необходима жесткая поддержка изделия с двух сторон от нагреваемой зоны вблизи нее. Эту поддержку осуществляют опорные ролики 15, установленные на суппорте 8 с двух сторон индуктора 7. Таким образом, ролики 15 взаимосвязанно перемещаются с индуктором 7, обеспечивая требуемое качество наплавки (равномерную толщину по длине.изделия) за счет сохранения прямолинейности оси изделия. После прохода индуктора 7 изделие 5 остывает и приобретает необходимую жесткость. При обработке (вращении) длинномврньїх изделий 5 возникают поперечные колебания последних. Форма колебаний зависит от размеров и материа35 ла изделия. Для устранения этих колебаний в местах их пучностей установлены поддерживающие ролики Й , имеющие приводы 13 для их отвода вниз при приближении к ним суппорта 8 с 40 опорными роликами 15 и индуктором 7» Поскольку изделия бывают различной длины и диаметра, поддерживающие ролики Й при настройке регулируются (перемещаются) в осевом и радиальном 45 направлениях для каждого типоразмера изделия. Места установки поддерживающих роликов для каждого типоразмера изделий определяют следующим образом. Изделие 5 (без порошка или с порошком) зажимают в приспособлениях 2 и сообщают ему рабочее вращение. При этом устанавливается определенная форма колебаний. По направляющей 10 перемещают прибор со щупом и индикатором и определяют радиальное биение изделия. Места максимальных радиальных биений являются пучностяФ о р м у л а изобретения. ми колебаний. В эти места вручную передвигают по направляющей 10 крон- 50 Устройство для получения покрытий штейны 12 и закрепляют их. Ролики Й на внутренних поверхностях изделий, подводят до упора в изделие 5 и фиксодержащее станину, узел вращения сируют их в этом (верхнем) положении. изделия, опорные и поддерживающие В изделие 5» представляющее собой ролики и источник нагрева, установ55 ленный на суппорте, о т л и ч а ю трубу, концы которой заварены крышками . центральными отверстиями, равс щееся тем, что, с целью повышеномерно по длине засыпают порцию нания качества наносимого на длинноплавляемого порошка. Изделие 5 зажимерные изделия покрытия за счет со 5 1557811 хранения прямолинейности оси изделия, опорные ролики установлены на суппорте, а поддерживающие ролики располо Редактор Н.Корченко 6 жены на станине с возможностью перемещения по вертикали и вдоль оси из-і делия. ! Составитель Т.Гвоздик Техред А.Кравчук Корректор М.Самборская Заказ 867/ДСП Тираж 357 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113935» Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул.Гагарина, 101
