Ходовий апарат агромоста

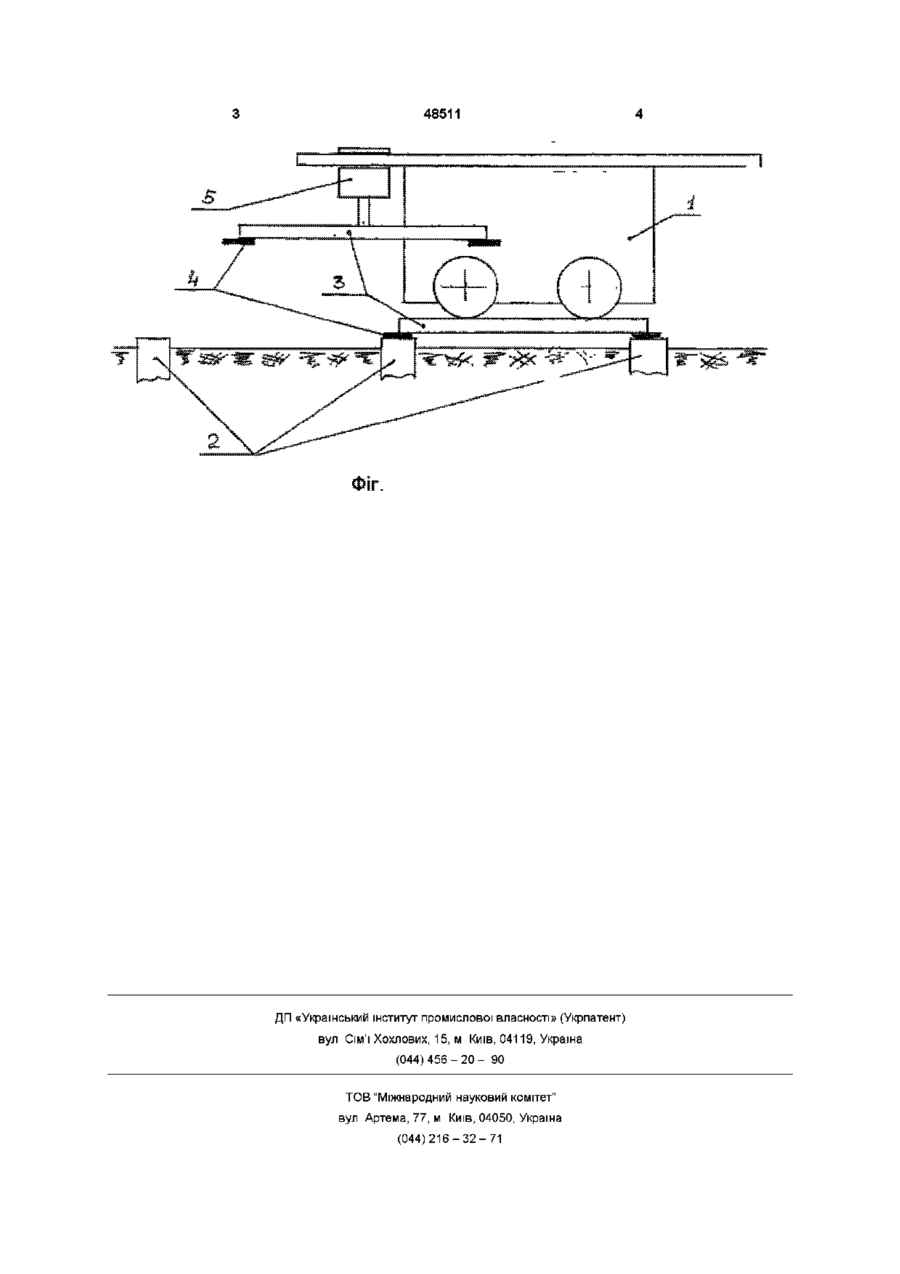

Ходовий апарат агромоста, що містить ходовий візок, рейковий шлях та опори, розміщені у грунті, який відрізняється тим, що додатково обладнаний маніпулятором, а рейковий шлях виконано у вигляді двох балок однакової довжини з фіксатором Винахід відноситься до сільського господарства, а саме - до мостової сільськогосподарської техніки опорах у напрямку руху ходового візка Фіксатори забезпечують надійне з'єднання балок з опорами в грунті Схема запропонованого ходового апарата подана на мал Ходовий апарат включає ходовий візок 1, з'єднаний з фермою агромоста, опори в грунті 2, дві одинакові балки 3 з фіксаторами 4, та маніпулятор 5 Ходовий апарат працює наступним чином При технологічній обробці рослин ходовий візок 1 нерухомий і опирається на одну з балок, яка лежить на опорах 2 і зафіксована відносно них фіксаторами 4 В цей час вільна балка за допомогою маніпулятора 5 піднімається з опор, перемінюється і вкладається на опори вперед по ходу руху візка, закріплюючись фіксаторами Поля виконання технологічної обробки рослин ходовий візок з фермою перекочується в наступне положення і, після того як він повністю буде опиратися на передню по ходу балку, звільнена балка переноситься і встановлюється маніпулятором у нове положення на опорах у напрямку руху Використання запропонованого ходового апарата дозволяє здійснити рух агромоста по рейковому шляху зі збереженням всіх переваг останнього та знизити заграти матеріалів на прокладку рейкового шляху, чим досягається більша ефективність застосування агромостової техногоги ВІДОМІ ХОДОВІ апарати для агромостових ма шин, які складаються з рейкового шляху, прокладеного вздовж оброблюваної ділянки на опорах, розміщених у грунті, та ходового візка з встановленим на ньому технологічним обладнанням, який котиться по рейковому шляху (Хабрат НИ и др Мостовое шасси конструкция, расчет и результаты испытаний механизма привода хода//Тракторы и сельскохозяйственные машины- 1996-№ 4 с 24 28) Недоліком цих ходових апаратів є значні затрати матеріалів на побудову рейкового шляху великої протяжності, який використовується при роботі мостового агрегату короткочасно, а тому малоефективно Метою винаходу є підвищення ефективності за рахунок економії матеріалів при створенні агромостової системи землеробства Поставлена мета досягається тим, що рейковий ходовий аппарат агромоста, який складається з ходового візка» рейкового шляху та опор, розміщених у грунті, додатково обладнаний маніпулятором, а рейковий шлях виконано у вигляді двох балок одинакової довжини з фіксаторами, по одній з яких здійснюється рух ходового візка, а інша з якої зійшов ходовий візок, за допомогою маніпулятора демонтується, переміщується і монтується на ю 00 48511 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
