Формула / Реферат

Розбірний повітряний змій, який містить обшивку, змонтовану в каркасі, що має два стержні, утворюючих хрестовину і з’єднаних з керуючим тросом і стабілізуючим елементом, обшивка містить два крила, кіль і три кишені для розміщення та кріплення до неї елементів каркаса, одна з кишень розташована вздовж лінії з’єднання крил і кіля, а дві - вздовж бічних кромок крил, в які встановлені поздовжня і бічні рейки, що мають затискачі для кріплення поперечної рейки, стабілізуючі елементи розташовані на задній частині крил і в хвостовій частині змія, а також керуючий леєр, який відрізняється тим, що обшивка виготовлена із поліетилену і змонтована в дерев’яному каркасі, який має чотири рейки, утворюючи трикутник, причому в одній з кишень кріплення каркаса і з’єднання крил розташована центральна рейка для кріплення середньої частини обшивки та вузла стабілізуючого елемента, на бічних рейках в задній частині розташовані додатково ще два стабілізуючих елементи, а керуючий леєр закріплений в середній частині кіля до квадратного замка з отвором.

Текст

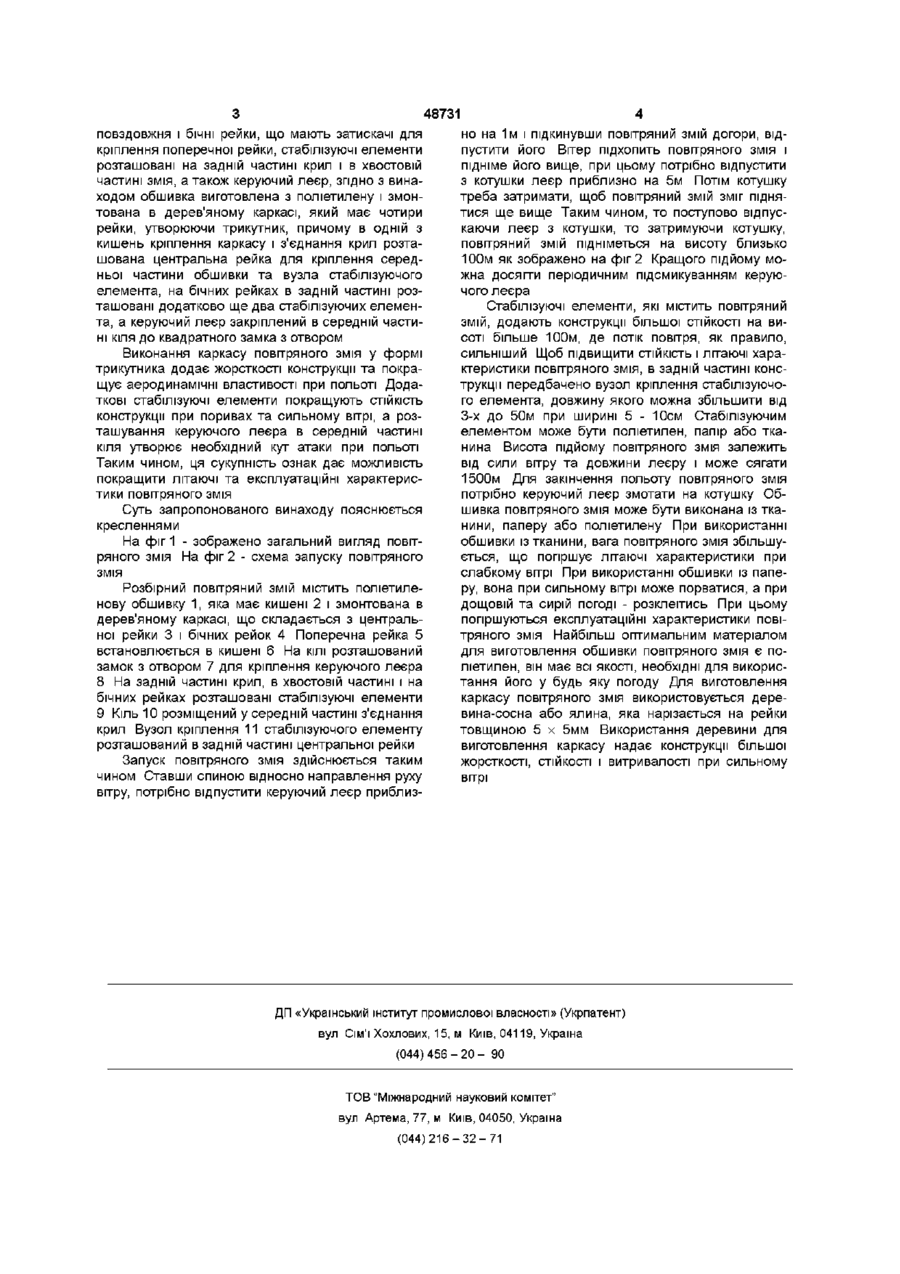

Розбірний повітряний змій, який містить обшивку, змонтовану в каркасі, що має два стержні, утворюючих хрестовину і з'єднаних з керуючим тросом і стабілізуючим елементом, обшивка містить два крила, кіль і три кишені для розміщення та кріплення до неї елементів каркаса, одна з кишень розташована вздовж лінії з'єднання крил і кіля, а дві - вздовж бічних кромок крил, в які встановлені поздовжня і бічні рейки, що мають затис качі для кріплення поперечної рейки, стабілізуючі елементи розташовані на задній частині крил і в хвостовій частині змія, а також керуючий леєр, який відрізняється тим, що обшивка виготовлена із поліетилену і змонтована в дерев'яному каркасі, який має чотири рейки, утворюючи трикутник, причому в одній з кишень кріплення каркаса і з'єднання крил розташована центральна рейка для кріплення середньої частини обшивки та вузла стабілізуючого елемента, на бічних рейках в задній частині розташовані додатково ще два стабілізуючих елементи, а керуючий леєр закріплений в середній частині кіля до квадратного замка з отвором Винахід відноситься до виробництва іграшок, а точніше до іграшкових літаючих апаратів Повітряний змій може застосовуватись для розваг, спортивних змагань дітей та дорослих Відома конструкція повітряного змія, який взято за аналог Повітряний змій складається із каркасу, виконаного із двох рейок, тканевої обшивки, уздечки, на якій кріпиться керуючий леєр (Заворотов В А «От идеи до модели» Москва, Просвещение, 1988, с 10-12) Недоліком повітряного змія є конструктивна недосконалість виконання каркасу, що приводить до втрати СТІЙКОСТІ і літаючих можливостей змія при сильному та поривчастому вітрі Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є розбірний повітряний змій, що містить обшивку, змонтовану в каркасі, який має два стержні, утворюючи хрестовину і з'єднаних з керуючим тросом і стабілізуючим елементом Обшивка містить два крила, кіль і три кишені для розміщення і кріплення до неї елементів каркасу, одна з кишень розташована вздовж лінії з'єднання крил і кіля, а дві - вздовж бічних кромок крил, в які встановлені повздовжня і бічні рейки, які мають затискачі для кріплення поперечної рейки Стабілізуючі елементи розташовані на задній частині крил і в хвостовій частині змія, яка містить вузол кріплення стабілізуючого елемента, а керуючий леєр закріплено до нижньої кутової частини (Патент України № 40829 А, МПК7 А63Н27/04, 2001, Промислова власність, б № 7 II част) Каркас повітряного змія має конструктивні недоліки, наслідком яких є недостатня жорсткість конструкції при и експлуатації Недоліком прототипу є також те, що через недостатню КІЛЬКІСТЬ стабілізуючих елементів, СТІЙКІСТЬ конструкції при сильному вітрі втрачається і погіршуються літаючі можливості повітряного змія В основу винаходу поставлена задача створити конструкцію повітряного змія, в якій шляхом вдосконалення конструктивних елементів, їх розташування, кріплення та підбору матеріалу для їх виготовлення забезпечується жорсткість каркасу і СТІЙКІСТЬ конструкції За рахунок цього покращуються літаючі та експлуатаційні характеристики повітряного змія Поставлена задача вирішується тим, що в розбірному повітряному змії, який містить обшивку, змонтовану в каркасі, що має два стержні, утворюючи хрестовину і з'єднаних з керуючим тросом і стабілізуючим елементом, обшивка містить два крила, кіль і три кишені для розміщення та кріплення до неї елементів каркасу, одна з кишень розташована вздовж лінії з'єднання крил і кіля, а дві - вздовж бічних кромок крил, в які встановлені СО 00 48731 повздовжня і бічні рейки, що мають затискачі для кріплення поперечної рейки, стабілізуючі елементи розташовані на задній частині крил і в хвостовій частині змія, а також керуючий леєр, згідно з винаходом обшивка виготовлена з поліетилену і змонтована в дерев'яному каркасі, який має чотири рейки, утворюючи трикутник, причому в одній з кишень кріплення каркасу і з'єднання крил розташована центральна рейка для кріплення середньої частини обшивки та вузла стабілізуючого елемента, на бічних рейках в задній частині розташовані додатково ще два стабілізуючих елемента, а керуючий леєр закріплений в середній частині кіля до квадратного замка з отвором Виконання каркасу повітряного змія у формі трикутника додає жорсткості конструкції та покращує аеродинамічні властивості при польоті Додаткові стабілізуючі елементи покращують СТІЙКІСТЬ конструкції при поривах та сильному вітрі, а розташування керуючого леєра в середній частині кіля утворює необхідний кут атаки при польоті Таким чином, ця сукупність ознак дає можливість покращити літаючі та експлуатаційні характеристики повітряного змія Суть запропонованого винаходу пояснюється кресленнями На фіг 1 - зображено загальний вигляд повітряного змія На фіг 2 - схема запуску повітряного змія Розбірний повітряний змій містить поліетиленову обшивку 1, яка має кишені 2 і змонтована в дерев'яному каркасі, що складається з центральної рейки 3 і бічних рейок 4 Поперечна рейка 5 встановлюється в кишені 6 На КІЛІ розташований замок з отвором 7 для кріплення керуючого леєра 8 На задній частині крил, в хвостовій частині і на бічних рейках розташовані стабілізуючі елементи 9 Кіль 10 розміщений у середній частині з'єднання крил Вузол кріплення 11 стабілізуючого елементу розташований в задній частині центральної рейки Запуск повітряного змія здійснюється таким чином Ставши спиною відносно направлення руху вітру, потрібно відпустити керуючий леєр приблиз но на 1м і підкинувши повітряний змій догори, відпустити його Вітер підхопить повітряного змія і підніме його вище, при цьому потрібно відпустити з котушки леєр приблизно на 5м Потім котушку треба затримати, щоб повітряний змій зміг піднятися ще вище Таким чином, то поступово відпускаючи леєр з котушки, то затримуючи котушку, повітряний змій підніметься на висоту близько 100м як зображено на фіг 2 Кращого підйому можна досягти періодичним підсмикуванням керуючого леєра Стабілізуючі елементи, які містить повітряний змій, додають конструкції більшої СТІЙКОСТІ на висоті більше 100м, де потік повітря, як правило, сильніший Щоб підвищити СТІЙКІСТЬ і літаючі характеристики повітряного змія, в задній частині конструкції передбачено вузол кріплення стабілізуючого елемента, довжину якого можна збільшити від 3-х до 50м при ширині 5 - 10см Стабілізуючим елементом може бути поліетилен, папір або тканина Висота підйому повітряного змія залежить від сили вітру та довжини леєру і може сягати 1500м Для закінчення польоту повітряного змія потрібно керуючий леєр змотати на котушку Обшивка повітряного змія може бути виконана із тканини, паперу або поліетилену При використанні обшивки із тканини, вага повітряного змія збільшується, що погіршує літаючі характеристики при слабкому вітрі При використанні обшивки із паперу, вона при сильному вітрі може порватися, а при дощовій та сирій погоді - розклеїтись При цьому погіршуються експлуатаційні характеристики повітряного змія Найбільш оптимальним матеріалом для виготовлення обшивки повітряного змія є поліетилен, він має всі якості, необхідні для використання його у будь яку погоду Для виготовлення каркасу повітряного змія використовується деревина-сосна або ялина, яка нарізається на рейки товщиною 5 х 5мм Використання деревини для виготовлення каркасу надає конструкції більшої жорсткості, СТІЙКОСТІ і витривалості при сильному вітрі ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Demountable kite

Автори англійською

Dmytryshyn Serhii Anatoliiovych

Назва патенту російською

Разборной воздушный змей

Автори російською

Дмитришин Сергей Анатольевич

МПК / Мітки

МПК: A63H 27/00, B64C 31/00

Мітки: повітряній, змій, розбірний
