Гібридний автомобіль з мехатронним накопичувачем енергії

Номер патенту: 49349

Опубліковано: 26.04.2010

Автори: Смирнов Олег Петрович, Бажинов Олексій Васильович

Завантажити PDF файл.

Формула / Реферат

Гібридний автомобіль з мехатронним накопичувачем енергії, що містить тягову електричну машину, яка механічно зв'язана з колесами, перетворювачем напруги, акумуляторною батареєю, ДВЗ та генератором, який відрізняється тим, що в ньому встановлений мехатронний накопичувач енергії, що включає обернену електричну машину та маховик, який електрично зв'язаний з тяговою електричною машиною та перетворювачем напруги і акумуляторною батареєю.

Текст

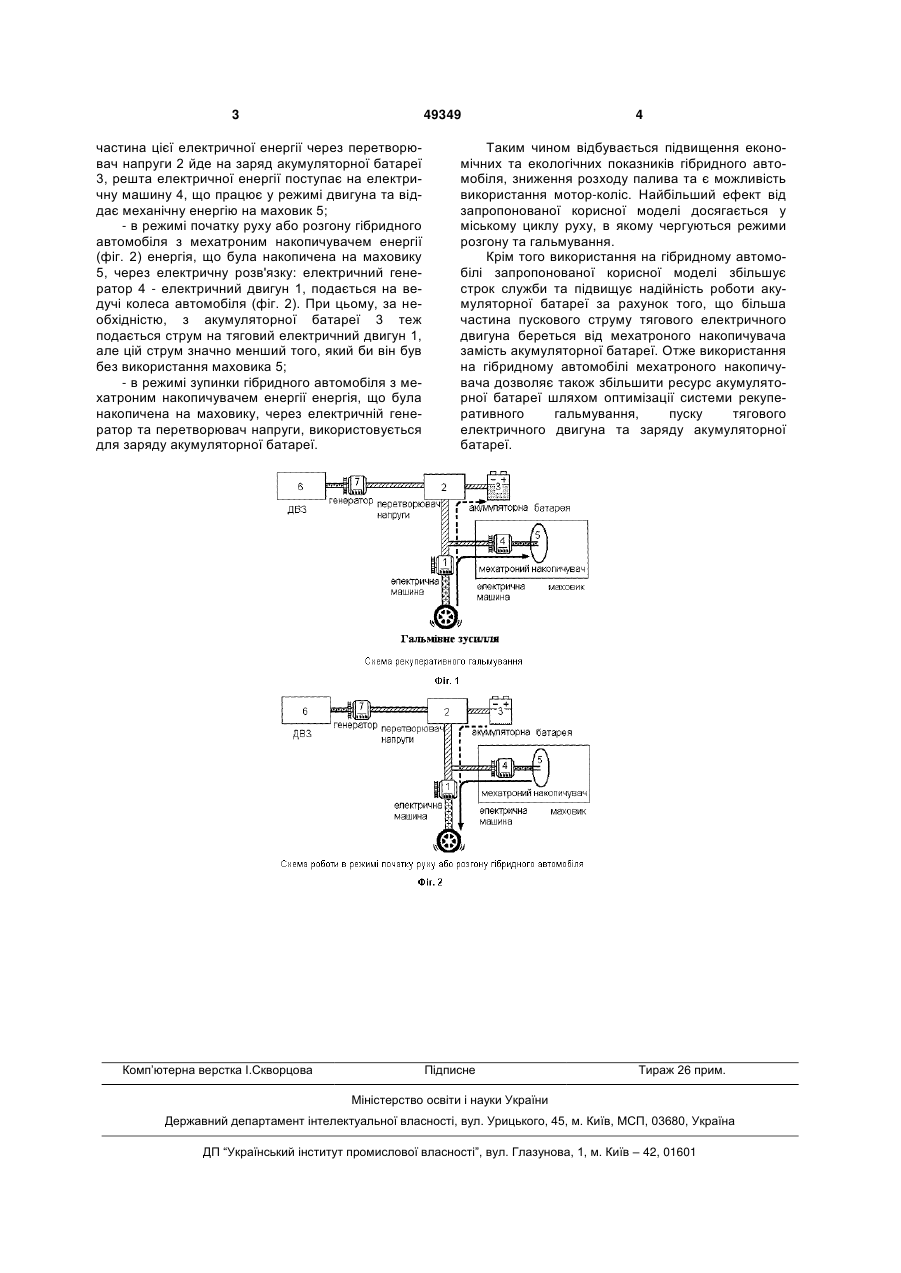

Гібридний автомобіль з мехатронним накопичувачем енергії, що містить тягову електричну 3 49349 частина цієї електричної енергії через перетворювач напруги 2 йде на заряд акумуляторної батареї 3, решта електричної енергії поступає на електричну машину 4, що працює у режимі двигуна та віддає механічну енергію на маховик 5; - в режимі початку руху або розгону гібридного автомобіля з мехатроним накопичувачем енергії (фіг. 2) енергія, що була накопичена на маховику 5, через електричну розв'язку: електричний генератор 4 - електричний двигун 1, подається на ведучі колеса автомобіля (фіг. 2). При цьому, за необхідністю, з акумуляторної батареї 3 теж подається струм на тяговий електричний двигун 1, але цій струм значно менший того, який би він був без використання маховика 5; - в режимі зупинки гібридного автомобіля з мехатроним накопичувачем енергії енергія, що була накопичена на маховику, через електричній генератор та перетворювач напруги, використовується для заряду акумуляторної батареї. Комп’ютерна верстка І.Скворцова 4 Таким чином відбувається підвищення економічних та екологічних показників гібридного автомобіля, зниження розходу палива та є можливість використання мотор-коліс. Найбільший ефект від запропонованої корисної моделі досягається у міському циклу руху, в якому чергуються режими розгону та гальмування. Крім того використання на гібридному автомобілі запропонованої корисної моделі збільшує строк служби та підвищує надійність роботи акумуляторної батареї за рахунок того, що більша частина пускового струму тягового електричного двигуна береться від мехатроного накопичувача замість акумуляторної батареї. Отже використання на гібридному автомобілі мехатроного накопичувача дозволяє також збільшити ресурс акумуляторної батареї шляхом оптимізації системи рекуперативного гальмування, пуску тягового електричного двигуна та заряду акумуляторної батареї. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Hybrid car with mechatronic energy storage device

Автори англійською

Bazhynov Oleksii Vasyliovych, Smyrnov Oleh Petrovych

Назва патенту російською

Гибридный автомобиль с мехатронным накопителем энергии

Автори російською

Бажинов Алексей Васильевич, Смирнов Олег Петрович

МПК / Мітки

МПК: B60K 5/00

Мітки: енергії, гібридний, мехатронним, автомобіль, накопичувачем
