Муфта обгінна гідравлічна

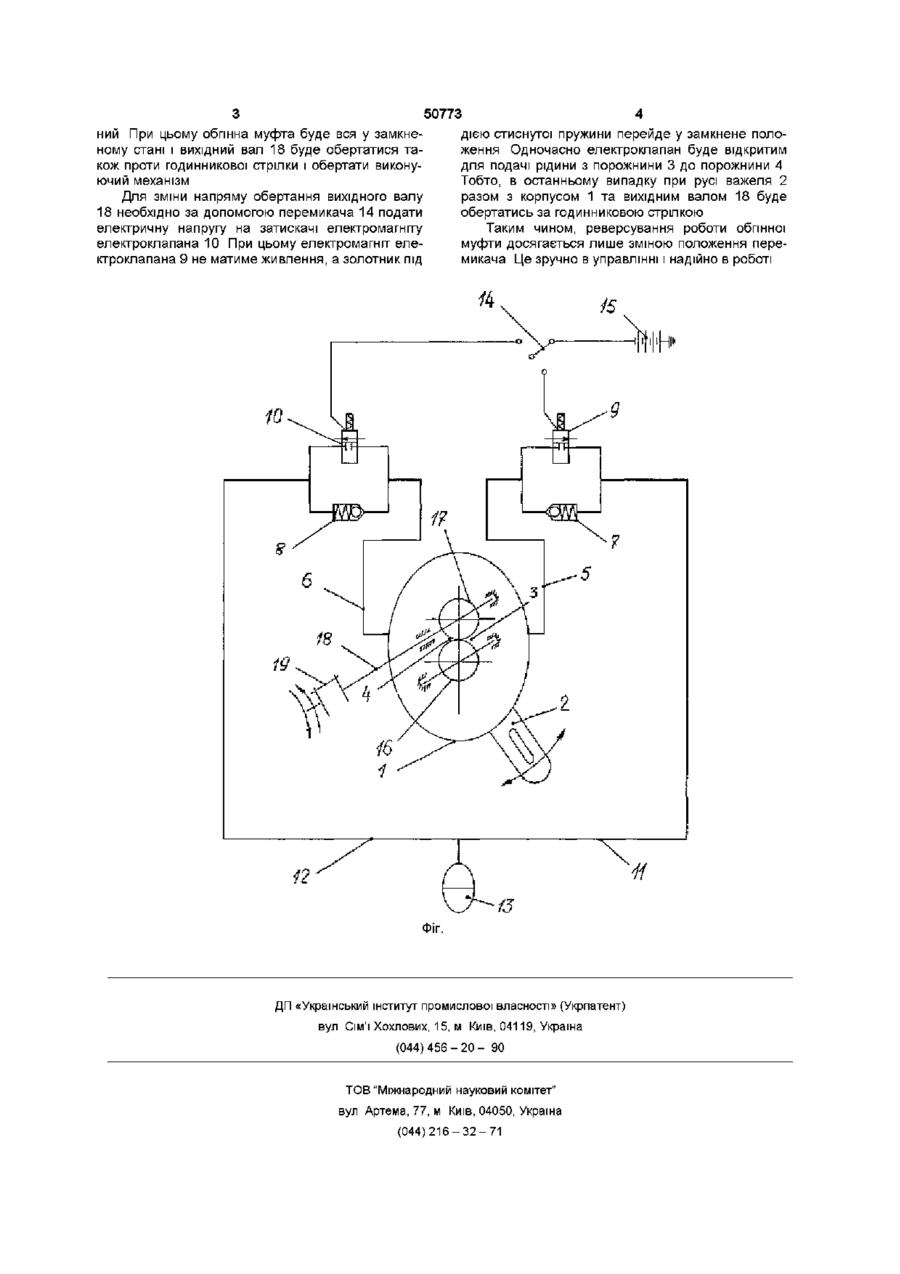

Муфта обгінна гідравлічна, яка містить шестеренчастий насос, робочі порожнини якого з'єднані через зворотний клапан, яка відрізняється тим, що вона укомплектована двома зворотними клапанами, паралельно з якими встановлено два ДВОПОЗИЦІЙНІ електроклапани, і системою електричного управління ними у вигляді джерела електричної енергії та перемикача Винахід відноситься до загального машинобудування, зокрема до деталей машин ВІДОМІ гідравлічні обгінні муфти, до складу яких входить шестеренчастий насос, всмоктуюча та нагнітальна порожнина якої з'єднані між собою через зворотний клапан та підключений паралельно гідроакумулятор [А с СРСР №192565 Гидравлическая муфта обгона F16 d 31/04 Опубликовано 06 11 1967 Бюл №5] Проте такі обгінні муфти передають рух вихідному валу лише в одному напрямку, а для реверсування такої муфти необхідно виконати цілий ряд перебудов, що досить неекономно в умовах експлуатації машин з такими обгінними муфтами Перед винаходом ставиться завдання забезпечити реверсивний рух вихідного вала при зручному управлінні муфтою Поставлене завдання досягається тим, що гідравлічна обгінна муфта укомплектована двома зворотними клапанами, паралельно з якими вста то не пропускають рідину у будь - якому напрямку Друге положення золотника електроклапана що відповідає, подачі напруги на затискачі, забезпечує зв'язок порожнини 3 з порожниною 4 шестеренчастого насоса Для цього використано трубопроводи 11 та 12 Для компенсації втрат рідини, які можливі внаслідок нещільностей, на стику трубопроводів 11 та 12 встановлено гідроакумулятор 13, наприклад з мембраною Для живлення електромагнітів струмом, що встановленні на електроклапанах 9 та 10, використовують перемикач 14 та джерело електричної енергії 15 Шестерня 16 насоса розміщена у корпусі 1 на втулках і не має вихідного кінця, а шестерня 17 через вихідний вал 18 та жорстку компенсуючу муфту 19 передає крутний момент до виконуючого механізму (на фіг не показано) Працює обгінна муфта так Коли електрична напруга подана на затискачі електромагніта 9 і при русі важеля 2 за годинниковою стрілкою шестерня 16, обкочуючись навколо шестерні 17, витісняє рідину з порожнини 4 через трубопровід 6 відкриває зворотній клапан 8 і через трубопроводи 12 та 11 відкритий електроклапан 9 перетікає до порожнини 3 При цьому вихідний вал 18 з шестернею 16 залишається нерухомий Коли важіль 2 разом з корпусом 1 насоса буде рухатись проти годинникової стрілки, то рідина з порожнини 3 через трубопровід 5 та електроклапан 9 та зворотній клапан 7 намагається рухатись через трубопроводи 11 і 12 до зворотного клапана 8 та електроклапана 10 Але такого руху рідини не буде бо електроклапан 10 замкнений, а зворотній клапан також замкне новлено два ДВОПОЗИЦІЙНІ електроклапани та еле ктричною системою управління ними у вигляді джерела електричної енергії та перемикача На фіг схематично показано запропоновану обгінну муфту Корпус 1 шестеренчастого насоса з прикріпленим до нього важелем 2 є ведучою частиною муфти Порожнини 3 та 4 шестеренчастого насоса з'єднані каналами 5 та 6 із зворотними клапанами 7 та 8 Паралельно до клапанів 7 та 8 підключено ДВОПОЗИЦІЙНІ клапани 9 та 10 з електромагнітним управлінням При відсутності напруги на затискачах електромагніта клапани 9 та 10 замкнені, тоб О со 1 о Ю 50773 ний При цьому обгінна муфта буде вся у замкненому стані і вихідний вал 18 буде обертатися також проти годинникової стрілки і обертати виконуючий механізм Для зміни напряму обертання вихідного валу 18 необхідно за допомогою перемикача 14 подати електричну напругу на затискачі електромагніту електроклапана 10 При цьому електромагніт електроклапана 9 не матиме живлення, а золотник під дією стиснутої пружини перейде у замкнене положення Одночасно електроклапан буде відкритим для подачі рідини з порожнини 3 до порожнини 4 Тобто, в останньому випадку при русі важеля 2 разом з корпусом 1 та вихідним валом 18 буде обертатись за годинниковою стрілкою Таким чином, реверсування роботи обгінної муфти досягається лише зміною положення перемикача Це зручно в управлінні і надійно в роботі 12 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
