Пристрій для обробки матеріалів різальним диском

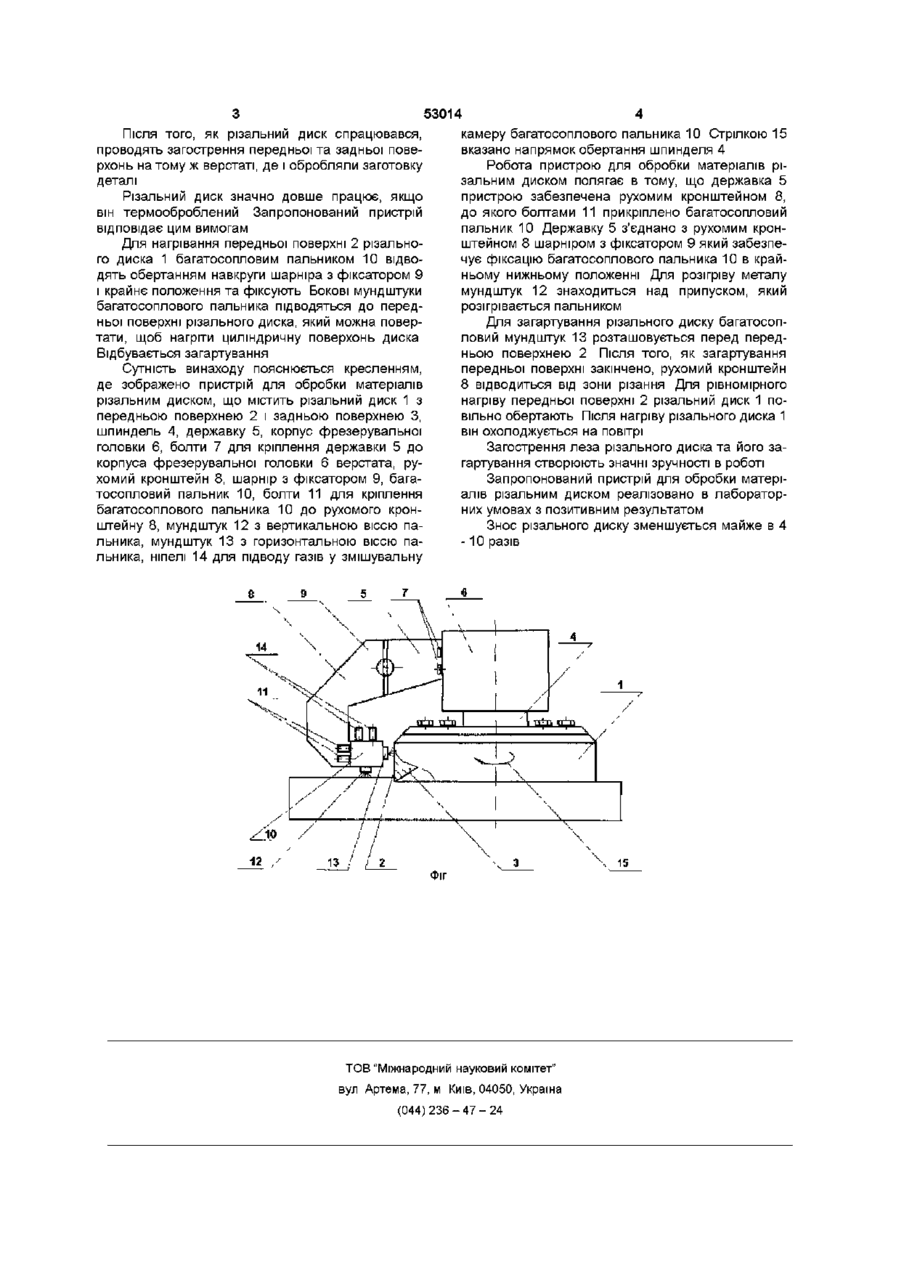

Пристрій для обробки матеріалів різальним диском, що містить корпус різального диска та елементи його кріплення на шпинделі верстата, який відрізняється тим, що пристрій оснащений нагрівником, наприклад багатосопловим пальником, закріпленим на рухомому кронштейні, який з'єднано за допомогою шарніра з державкою Винахід відноситься до галузі металообробки і може бути використаний у металооброблювальному виробництві для нагрівання припуску металу при термофрикційній обробки площин та при розрізі металу Відомо конструкції пристроїв для обробки плоских поверхонь деталей Як аналог може бути прийнятий пристрій для термофрикційної обробки площин (Див Зарубицкий Е У Термофрикционная обработка плоских поверхностей деталей на фрезерных станках С 37-39 // Технология и организация производства -1987г -№ 3 ) Припуск розігрівається різальним диском, який складається з корпусу та елементів кріплення його до шпинделя верстата Недоліком цього пристрою є те, що він перед початком обробки розігріває холодний метал, що значно зменшує СТІЙКІСТЬ різального диску За прототип приймається пристрій для обробки матеріалів різальним диском, який містить корпус різального диска та елементи його кріплення на шпинделі верстата Обробка площин відбувається так В початковому положенні заготовка підводиться до різального диску і вертикальною подачею стола верстата встановлюється припуск В цей час ми бачимо найбільший знос різального диску, який складає до 50 - 70% Це є значним недоліком Знос різального диска пояснюється тим, що тертя різального диску відбувається з „холодним" припуском Після нагріву припуску процес відбувається з нагрітим припуском Тепло від тертя розповсюджується попереду різального диску, протікання процесу обробки значно полегшено, зусилля різання зменшується Зменшується також і знос різального диску В основу винаходу поставлено задачу удосконалення пристрою для обробки матеріалів різальним диском шляхом забезпечення його нагрівником, наприклад, багатосопловим пальником Нагрів припуску призведе до зменшення як зусилля різання, так і спрацьованості різального диску, збільшить СТІЙКІСТЬ різального диску Поставлена задача досягається тим, що пристрій для обробки матеріалів, реальним диском містить корпус різального диска та елементи його кріплення на шпинделі верстата Згідно винаходу, пристрій для обробки матеріалів різальним диском забезпечений нагрівником, наприклад, багатосопловим пальником, закріпленим на рухомому кронштейні, який з'єднано за допомогою шарніру з державкою В початковому положенні різальний диск не обертається, мундштук багатосоплового пальника знаходиться над припуском заготовки перед різальним диском Суміш кисню та ацетилену підпалюють і за 4 - 6 хвилин розігрівають припуск до температури 900 - 1000°С Потім багатосопловий пальник відводять, щоб не заважати процесу утворення стружки Це забезпечується рухомим кронштейном і шарніром з фіксатором Різальний диск врізається у нагрітий матеріал При цьому знос диска значно зменшується, так як МІЦНІСТЬ матеріалу зменшується до 10 разів Після цього вмикається робоча подача верстата і проходить обробка площини Потім цикл обробки наступної деталі повторюється О со Ю 53014 Після ТОГО, ЯК різальний диск спрацювався, проводять загострення передньої та задньої поверхонь на тому ж верстаті, де і обробляли заготовку деталі Різальний диск значно довше працює, якщо він термооброблений Запропонований пристрій відповідає цим вимогам Для нагрівання передньої поверхні 2 різального диска 1 багатосопловим пальником 10 відводять обертанням навкруги шарніра з фіксатором 9 і крайнє положення та фіксують Бокові мундштуки багатосоплового пальника підводяться до передньої поверхні різального диска, який можна повертати, щоб нагріти циліндричну поверхонь диска Відбувається загартування Сутність винаходу пояснюється кресленням, де зображено пристрій для обробки матеріалів різальним диском, що містить різальний диск 1 з передньою поверхнею 2 і задньою поверхнею З, шпиндель 4, державку 5, корпус фрезерувальної головки 6, болти 7 для кріплення державки 5 до корпуса фрезерувальної головки 6 верстата, рухомий кронштейн 8, шарнір з фіксатором 9, багатосопловий пальник 10, болти 11 для кріплення багатосоплового пальника 10 до рухомого кронштейну 8, мундштук 12 з вертикальною віссю пальника, мундштук 13 з горизонтальною віссю пальника, ніпелі 14 для підводу газів у змішувальну камеру багатосоплового пальника 10 Стрілкою 15 вказано напрямок обертання шпинделя 4 Робота пристрою для обробки матеріалів різальним диском полягає в тому, що державка 5 пристрою забезпечена рухомим кронштейном 8, до якого болтами 11 прикріплено багатосопловий пальник 10 Державку 5 з'єднано з рухомим кронштейном 8 шарніром з фіксатором 9 який забезпечує фіксацію багатосоплового пальника 10 в крайньому нижньому положенні Для розігріву металу мундштук 12 знаходиться над припуском, який розігрівається пальником Для загартування різального диску багатосопловий мундштук 13 розташовується перед передньою поверхнею 2 Після ТОГО, ЯК загартування передньої поверхні закінчено, рухомий кронштейн 8 відводиться від зони різання Для рівномірного нагріву передньої поверхні 2 різальний диск 1 повільно обертають Після нагріву різального диска 1 він охолоджується на повітрі Загострення леза різального диска та його загартування створюють значні зручності в роботі Запропонований пристрій для обробки матеріалів різальним диском реалізовано в лабораторних умовах з позитивним результатом Знос різального диску зменшується майже в 4 - 1 0 разів ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
