Датчик миттєвих значень швидкозмінного тиску

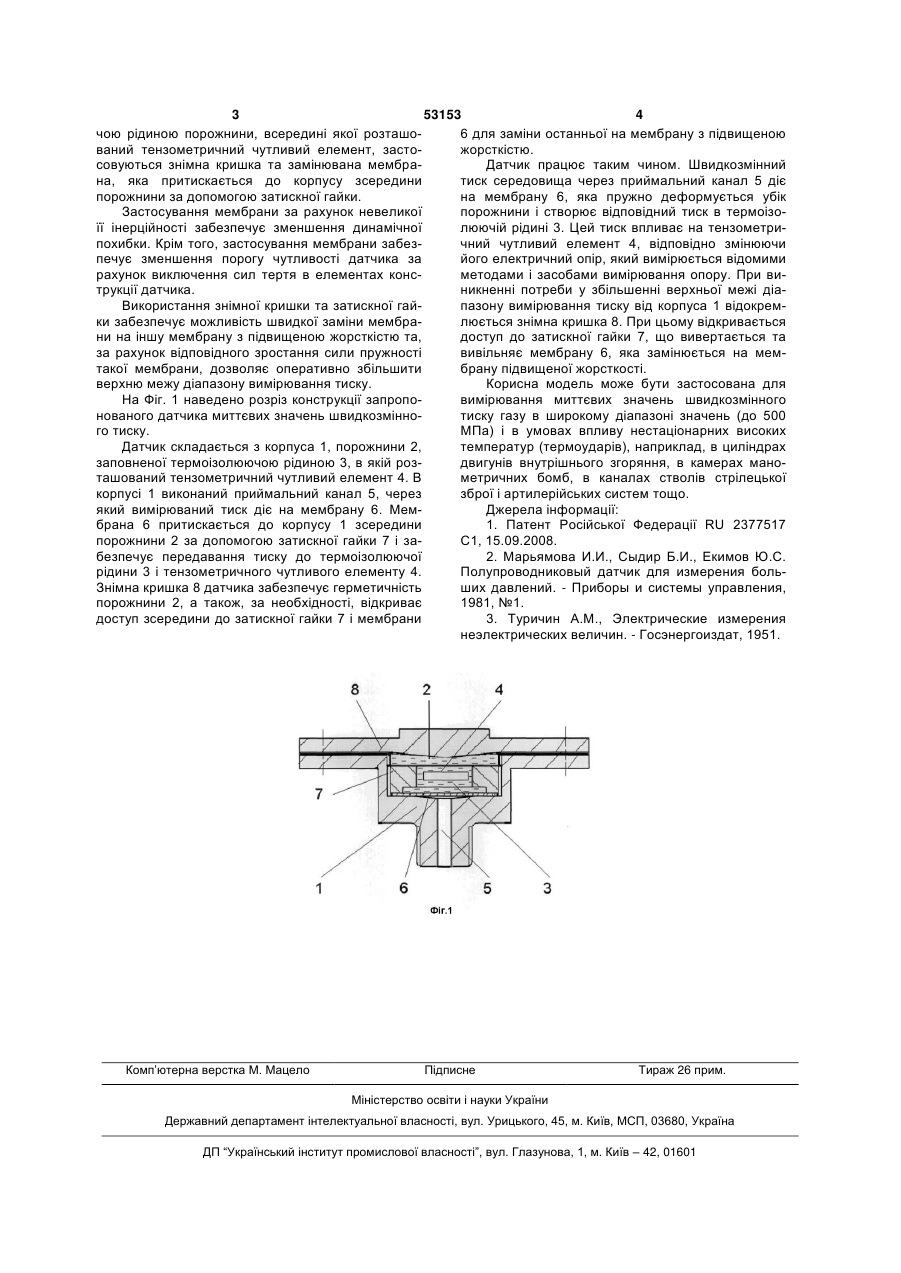

Датчик миттєвих значень швидкозмінного тиску, що складається з корпусу, приймального каналу та заповненої термоізолюючою рідиною порожнини, всередині якої розташований тензометричний чутливий елемент, який відрізняється тим, що він додатково містить знімну кришку і замінювану мембрану, яка притискається до корпусу зсередини порожнини за допомогою затискної гайки. (19) (21) u201003755 (22) 01.04.2010 (24) 27.09.2010 (46) 27.09.2010, Бюл.№ 18, 2010 р. (72) КРЮКОВ ОЛЕКСАНДР МИХАЙЛОВИЧ, АЛЕКСАНДРОВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, БІЛЕНКО ОЛЕКСАНДР ІВАНОВИЧ (73) КРЮКОВ ОЛЕКСАНДР МИХАЙЛОВИЧ, АЛЕКСАНДРОВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, БІЛЕНКО ОЛЕКСАНДР ІВАНОВИЧ 3 53153 4 чою рідиною порожнини, всередині якої розташо6 для заміни останньої на мембрану з підвищеною ваний тензометричний чутливий елемент, застожорсткістю. совуються знімна кришка та замінювана мембраДатчик працює таким чином. Швидкозмінний на, яка притискається до корпусу зсередини тиск середовища через приймальний канал 5 діє порожнини за допомогою затискної гайки. на мембрану 6, яка пружно деформується убік Застосування мембрани за рахунок невеликої порожнини і створює відповідний тиск в термоізоїї інерційності забезпечує зменшення динамічної люючій рідині 3. Цей тиск впливає на тензометрипохибки. Крім того, застосування мембрани забезчний чутливий елемент 4, відповідно змінюючи печує зменшення порогу чутливості датчика за його електричний опір, який вимірюється відомими рахунок виключення сил тертя в елементах консметодами і засобами вимірювання опору. При витрукції датчика. никненні потреби у збільшенні верхньої межі діаВикористання знімної кришки та затискної гайпазону вимірювання тиску від корпуса 1 відокремки забезпечує можливість швидкої заміни мембралюється знімна кришка 8. При цьому відкривається ни на іншу мембрану з підвищеною жорсткістю та, доступ до затискної гайки 7, що вивертається та за рахунок відповідного зростання сили пружності вивільняє мембрану 6, яка замінюється на мемтакої мембрани, дозволяє оперативно збільшити брану підвищеної жорсткості. верхню межу діапазону вимірювання тиску. Корисна модель може бути застосована для На Фіг. 1 наведено розріз конструкції запроповимірювання миттєвих значень швидкозмінного нованого датчика миттєвих значень швидкозміннотиску газу в широкому діапазоні значень (до 500 го тиску. МПа) і в умовах впливу нестаціонарних високих Датчик складається з корпуса 1, порожнини 2, температур (термоударів), наприклад, в циліндрах заповненої термоізолюючою рідиною 3, в якій роздвигунів внутрішнього згоряння, в камерах маноташований тензометричний чутливий елемент 4. В метричних бомб, в каналах стволів стрілецької корпусі 1 виконаний приймальний канал 5, через зброї і артилерійських систем тощо. який вимірюваний тиск діє на мембрану 6. МемДжерела інформації: брана 6 притискається до корпусу 1 зсередини 1. Патент Російської Федерації RU 2377517 порожнини 2 за допомогою затискної гайки 7 і заС1, 15.09.2008. безпечує передавання тиску до термоізолюючої 2. Марьямова И.И., Сыдир Б.И., Екимов Ю.С. рідини 3 і тензометричного чутливого елементу 4. Полупроводниковый датчик для измерения больЗнімна кришка 8 датчика забезпечує герметичність ших давлений. - Приборы и системы управления, порожнини 2, а також, за необхідності, відкриває 1981, №1. доступ зсередини до затискної гайки 7 і мембрани 3. Туричин A.M., Электрические измерения неэлектрических величин. - Госэнергоиздат, 1951. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
