Контактне ущільнення циліндричного охоплюваного елемента ємкісного апарата

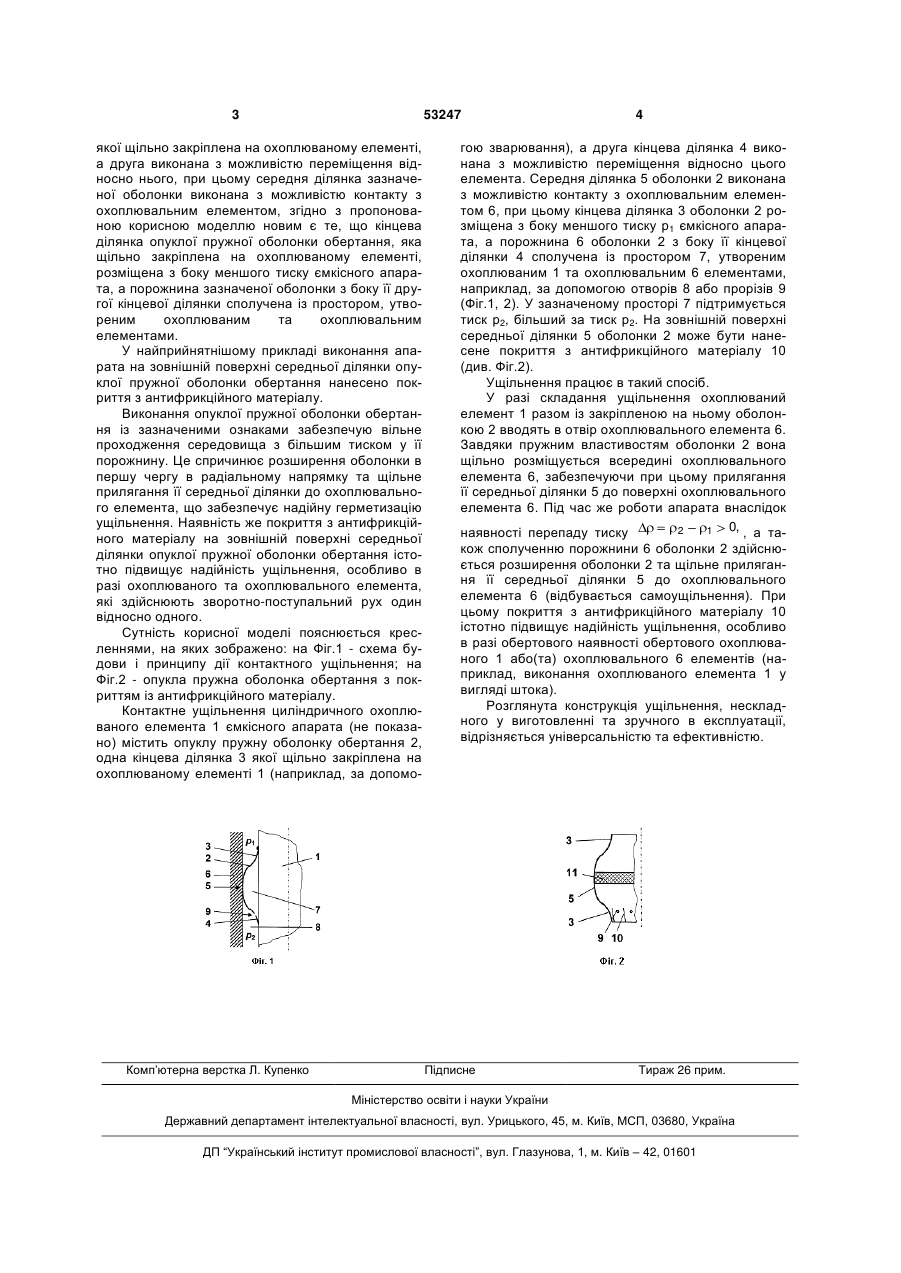

1. Контактне ущільнення циліндричного охоплюваного елемента ємкісного апарата, що містить опуклу пружну оболонку обертання, одна кінцева ділянка якої щільно закріплена на охоплюваному елементі, а друга виконана з можливістю перемі 3 53247 якої щільно закріплена на охоплюваному елементі, а друга виконана з можливістю переміщення відносно нього, при цьому середня ділянка зазначеної оболонки виконана з можливістю контакту з охоплювальним елементом, згідно з пропонованою корисною моделлю новим є те, що кінцева ділянка опуклої пружної оболонки обертання, яка щільно закріплена на охоплюваному елементі, розміщена з боку меншого тиску ємкісного апарата, а порожнина зазначеної оболонки з боку її другої кінцевої ділянки сполучена із простором, утвореним охоплюваним та охоплювальним елементами. У найприйнятнішому прикладі виконання апарата на зовнішній поверхні середньої ділянки опуклої пружної оболонки обертання нанесено покриття з антифрикційного матеріалу. Виконання опуклої пружної оболонки обертання із зазначеними ознаками забезпечую вільне проходження середовища з більшим тиском у її порожнину. Це спричинює розширення оболонки в першу чергу в радіальному напрямку та щільне прилягання її середньої ділянки до охоплювального елемента, що забезпечує надійну герметизацію ущільнення. Наявність же покриття з антифрикційного матеріалу на зовнішній поверхні середньої ділянки опуклої пружної оболонки обертання істотно підвищує надійність ущільнення, особливо в разі охоплюваного та охоплювального елемента, які здійснюють зворотно-поступальний рух один відносно одного. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - схема будови і принципу дії контактного ущільнення; на Фіг.2 - опукла пружна оболонка обертання з покриттям із антифрикційного матеріалу. Контактне ущільнення циліндричного охоплюваного елемента 1 ємкісного апарата (не показано) містить опуклу пружну оболонку обертання 2, одна кінцева ділянка 3 якої щільно закріплена на охоплюваному елементі 1 (наприклад, за допомо Комп’ютерна верстка Л. Купенко 4 гою зварювання), а друга кінцева ділянка 4 виконана з можливістю переміщення відносно цього елемента. Середня ділянка 5 оболонки 2 виконана з можливістю контакту з охоплювальним елементом 6, при цьому кінцева ділянка 3 оболонки 2 розміщена з боку меншого тиску р1 ємкісного апарата, а порожнина 6 оболонки 2 з боку її кінцевої ділянки 4 сполучена із простором 7, утвореним охоплюваним 1 та охоплювальним 6 елементами, наприклад, за допомогою отворів 8 або прорізів 9 (Фіг.1, 2). У зазначеному просторі 7 підтримується тиск р2, більший за тиск p2. На зовнішній поверхні середньої ділянки 5 оболонки 2 може бути нанесене покриття з антифрикційного матеріалу 10 (див. Фіг.2). Ущільнення працює в такий спосіб. У разі складання ущільнення охоплюваний елемент 1 разом із закріпленою на ньому оболонкою 2 вводять в отвір охоплювального елемента 6. Завдяки пружним властивостям оболонки 2 вона щільно розміщується всередині охоплювального елемента 6, забезпечуючи при цьому прилягання її середньої ділянки 5 до поверхні охоплювального елемента 6. Під час же роботи апарата внаслідок 0, , а та2 1 наявності перепаду тиску кож сполученню порожнини 6 оболонки 2 здійснюється розширення оболонки 2 та щільне прилягання її середньої ділянки 5 до охоплювального елемента 6 (відбувається самоущільнення). При цьому покриття з антифрикційного матеріалу 10 істотно підвищує надійність ущільнення, особливо в разі обертового наявності обертового охоплюваного 1 або(та) охоплювального 6 елементів (наприклад, виконання охоплюваного елемента 1 у вигляді штока). Розглянута конструкція ущільнення, нескладного у виготовленні та зручного в експлуатації, відрізняється універсальністю та ефективністю. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
