Спосіб виготовлення керамічного карбідкремнієвого елемента пари тертя торцевого ущільнення
Номер патенту: 28894
Опубліковано: 16.10.2000
Автори: Ковалів Євстахій Осипович, Рудко Василь Петрович, Кернякевич Володимир Степанович, Степанець Андрій Кирилович, Филипенко Віктор Михайлович, Гладій Ігор Юрієвич, Концур Ярослав Федорович
Формула / Реферат
1. Спосіб виготовлення керамічного карбідкремнієвого елемента пари тертя торцевого ущільнення, який полягає в формуванні заготовки, її реакційному спіканні і механічній обробці, який відрізняється тим, що після операції спікання проводять механічну обробку базової поверхні і поверхні під вторинне ущільнення, наносіть фрагментарне термобар'єрне покриття шляхом азотування при температурі 1350°С і часі 2,5... год, і проводять кінцеву механічна обробку всіх робочих поверхонь, крім поверхні під вторинне ущільнення, відносно базової поверхні.
2. Спосіб по п.1, який відрізняється тим, що азотування проводять у тиглі з продуванням азотом при тиску 0,1 МПа.
Текст

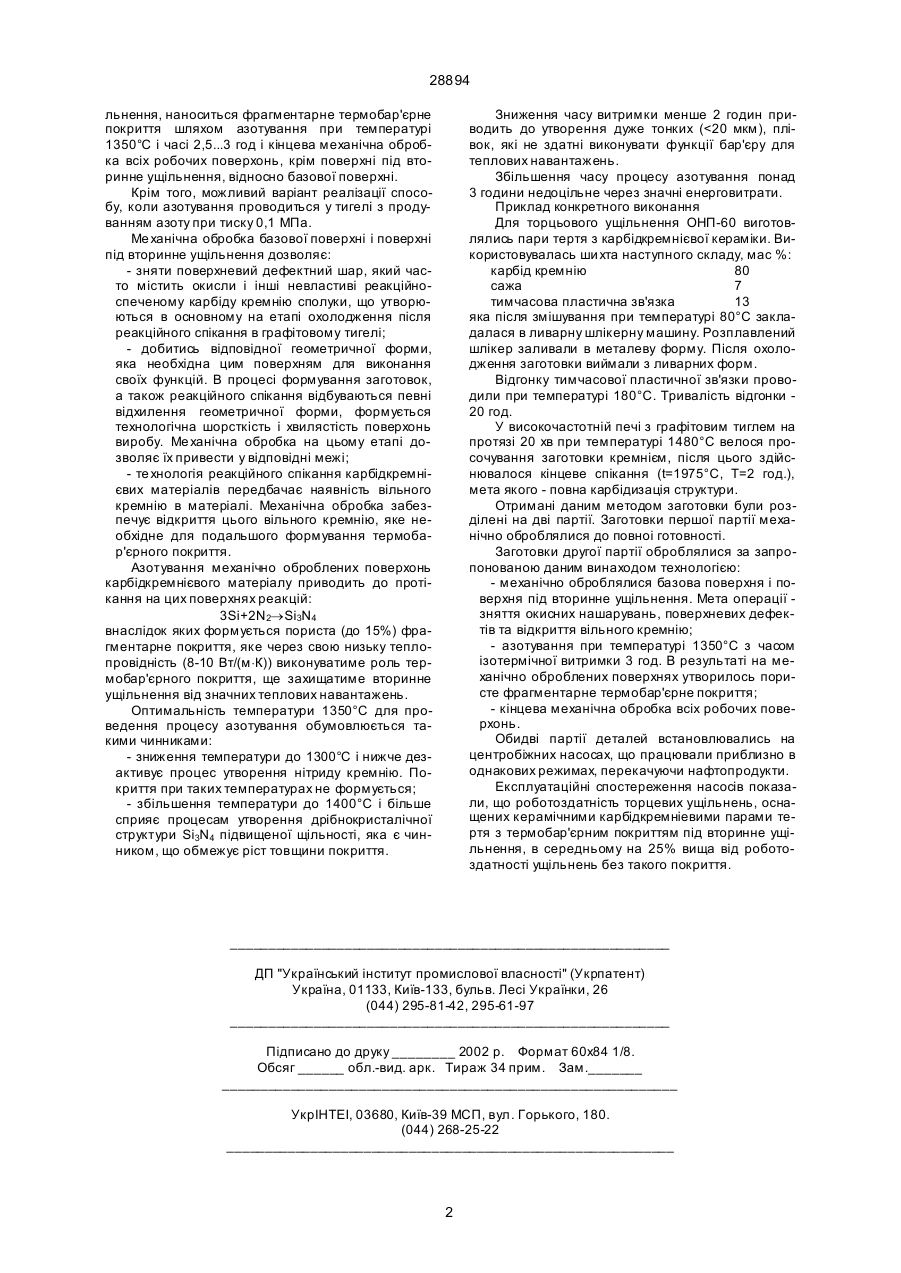

1. Спосіб виготовлення керамічного карбідкремнієвого елемента пари тертя торцевого ущіль 28894 льнення, наноситься фрагментарне термобар'єрне покриття шляхом азотування при температурі 1350°С і часі 2,5...3 год і кінцева механічна обробка всіх робочих поверхонь, крім поверхні під вторинне ущільнення, відносно базової поверхні. Крім того, можливий варіант реалізації способу, коли азотування проводиться у тигелі з продуванням азоту при тиску 0,1 МПа. Ме ханічна обробка базової поверхні і поверхні під вторинне ущільнення дозволяє: - зняти поверхневий дефектний шар, який часто містить окисли і інші невластиві реакційноспеченому карбіду кремнію сполуки, що утворюються в основному на етапі охолодження після реакційного спікання в графітовому тигелі; - добитись відповідної геометричної форми, яка необхідна цим поверхням для виконання своїх функцій. В процесі формування заготовок, а також реакційного спікання відбуваються певні відхилення геометричної форми, формується технологічна шорсткість і хвилястість поверхонь виробу. Ме ханічна обробка на цьому етапі дозволяє їх привести у відповідні межі; - те хнологія реакційного спікання карбідкремнієвих матеріалів передбачає наявність вільного кремнію в матеріалі. Механічна обробка забезпечує відкриття цього вільного кремнію, яке необхідне для подальшого формування термобар'єрного покриття. Азотування механічно оброблених поверхонь карбідкремнієвого матеріалу приводить до протікання на цих поверхнях реакцій: 3Si+2N2®Si3N4 внаслідок яких формується пориста (до 15%) фрагментарне покриття, яке через свою низьку теплопровідність (8-10 Вт/(м×К)) виконуватиме роль термобар'єрного покриття, ще захищатиме вторинне ущільнення від значних теплових навантажень. Оптимальність температури 1350°С для проведення процесу азотування обумовлюється такими чинниками: - зниження температури до 1300°С і нижче дезактивує процес утворення нітриду кремнію. Покриття при таких температурах не формується; - збільшення температури до 1400°С і більше сприяє процесам утворення дрібнокристалічної структури Si3N4 підвищеної щільності, яка є чинником, що обмежує ріст товщини покриття. Зниження часу витримки менше 2 годин приводить до утворення дуже тонких (
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for production of ceramic silicious carbide element of friction pair of end seal
Автори англійськоюFilipenko Viktor Mykhailovych, Rudko Vasyl Petrovych, Kovaliv Yevstakhii Osypovych, Hladii Ihor Yuriievych, Kontsur Yaroslav Fedorovych, Stepanets' Andriy Kyrylovych, Kerniakevych Volodymyr Stepanovych
Назва патенту російськоюСпособ изготовления керамического карбидкремниевого элемента пары трения торцевого уплотнения
Автори російськоюФилипенко Виктор Михайлович, Рудко Василий Петрович, Ковалив Евстахий Иосифович, Гладий Игор Юрьевич, Концур Ярослав Федорович, Степанец Андрей Кириллович, Кернякевич Владимир Степанович
МПК / Мітки
МПК: F16J 15/00, C04B 35/565
Мітки: керамічного, тертя, елемента, ущільнення, торцевого, виготовлення, карбідкремнієвого, спосіб, пари
Код посилання
<a href="https://ua.patents.su/2-28894-sposib-vigotovlennya-keramichnogo-karbidkremniehvogo-elementa-pari-tertya-torcevogo-ushhilnennya.html" target="_blank" rel="follow" title="База патентів України">Спосіб виготовлення керамічного карбідкремнієвого елемента пари тертя торцевого ущільнення</a>
Спосіб виготовлення щитів торцевого паркету
Номер патенту: 86
Опубліковано: 30.04.1993
Автори: Тепер Володимир Борисович, Ротань Олексій Іванович
МПК: B27M 3/04, E04F 15/04
Мітки: щитів, спосіб, торцевого, паркету, виготовлення
Формула / Реферат:
Формула изобретенияСпособ изготовления щитов торцового паркета, включающий формование фриза в прямоугольном шаблоне из паркетных шашек заданной породы дерева и произвольного поперечного сечения путем наклеивания их на подстилающий слой, заполнение стыков клеевым материалом и поверхностную обработку лицевого слоя, отличающийся тем, что, с целью снижения расхода клеевых материалов и повышения качества лицевого слоя, после заполнения...
Спосіб виготовлення деревно-керамічного матеріалу
Номер патенту: 15490
Опубліковано: 30.06.1997
Автори: Пилиповський Юрій Лазаревич, Переселенцева Людмила Миколаївна, Ковальчук Ніна Михайлівна, Василенков Юрій Михайлович, Листовнича Світлана Петрівна
МПК: C04B 28/24, C04B 18/26
Мітки: виготовлення, деревно-керамічного, спосіб, матеріалу
Формула / Реферат:
Спосіб виготовлення деревно-керамічного матеріалу, що включає змішування компонентів, формування та термообробку, який відрізняється тим, що органічний заповнювач рослинного походження змішують з рідким натрієвим склом щільністю не менш як 1300 кг/м3, при відношенні компонентів 1,2-2,0 по масі, а потім з одним чи сумішшю компонентів, хоча в один з яких містить кальцій, при відношенні загальної маси СаО до маси органічного заповнювача 0,1-0,3,...
Спосіб виготовлення керамічного матеріалу
Номер патенту: 2975
Опубліковано: 26.12.1994
Автори: Лашнева Валентина Василівна, Верещак Віктор Григорович, Плінер Сергій Юрьєвич, Пейчев Віктор Георгієвич
МПК: C04B 35/48, C04B 35/64
Мітки: виготовлення, спосіб, матеріалу, керамічного
Формула / Реферат:
Способ изготовления керамического материала, включающий смешение тетрагонального диоксида циркония с добавками оксидов алюминия и хрома, формование и обжиг в засыпке из крипто-ла, отличающийся тем, что, с целью повышения трещиностойкости, после обжига изделия подвергают газостати-ческой обработке при температуре 1460—1480 °C с давлением 180—200 МПа.
Спосіб виготовлення нагрівального елемента
Номер патенту: 10581
Опубліковано: 25.12.1996
Автори: Яворів Ігор Богданович, Левін Євген Михайлович, Кисіль Лідія Володимирівна, Дудекевич Олександра Всеволодівна, Калашник Ліна Дмитрівна
МПК: H05B 3/22
Мітки: нагрівального, виготовлення, спосіб, елемента
Формула / Реферат:
Спосіб виготовлення нагрівального елемента за товстоплівковою технологією, що полягає в нанесенні на діелектричні підкладки електропровідної пасти методом трафаретного друку, відпалі її та кріпленні виводів, який відрізняється тим, що електропровідна паста включає:скло 2-10 мас.% від провідної фази,органічна зв'язка 25-30 мас.% від загальної маси,провідна композиція слідуючого складу,...
Спосіб виготовлення індикаторної стрічки для визначення пари аміаку
Номер патенту: 8760
Опубліковано: 30.09.1996
Автори: Левченко Дмитро Єлізарович, Гура Павло Павлович, Панасенко Анатолій Володимирович, Косенок Надія Леонідівна, Бережна Маргарита Іванівна, Домінікян Галина Олександрівна, Сахненко Ала Марківна
МПК: G01N 1/28
Мітки: індикаторної, визначення, виготовлення, аміаку, пари, спосіб, стрічки
Формула / Реферат:
Способ изготовления индикаторной ленты для определения паров аммиака, включающий подготовку, активирование и пропитку основы раствором индикатора - бромфенолового синего, отличающийся тем, что, с целью сокращения времени изготовления, снижения трудоемкости получения и себестоимости, в качестве основы для индикаторной ленты берут бумагу из целлюлозы, вискозного и поливинилспиртового волокна, взятых в соотношении, мас.%:...
Попередній патент: Клейова композиція
Наступний патент: Композиція у вигляді наночасток і спосіб її одержання
Випадковий патент: Спосіб картографування по аерокосмічних знімках
