Стулка люка шасі літального апарату
Номер патенту: 53806
Опубліковано: 17.02.2003
Автори: Синдаровська Неллі Сергіївна, Трофімов В'ячеслав Анатолійович, Баришніков Володимир Ільіч
Формула / Реферат
Створка люка шасси летательного аппарата, содержащая шарнирно закрепленные на стенке люка кронштейны навески, качалку, соединенную с тягой привода, и установленный на створке замок наземного обслуживания с крюком, взаимодействующим с качалкой, отличающаяся тем, что, с целью упрощения наземного обслуживания агрегатов шасси, она снабжена регулируемым упором, закрепленным на качалке и взаимодействующим со стенкой люка.
Текст

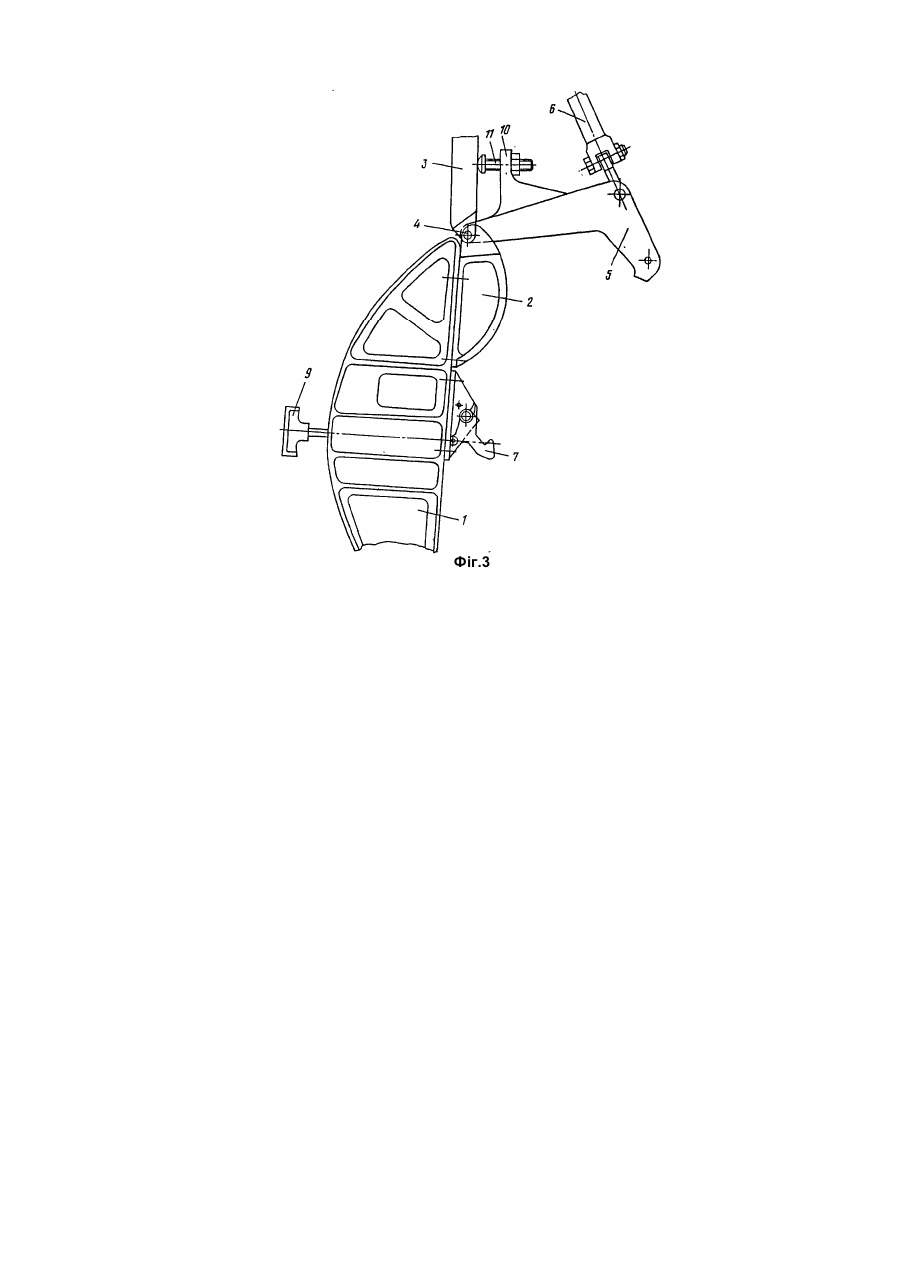

Изобретение относится к авиационной технике, а именно к летательным аппаратам. Целью изобретения является упрощение наземного обслуживания агрегатов шасси. На фиг.1 показана створка люка шасси при закрытом положении; на фиг.2 - то же, при открытом положении; на фиг.3 - то же, при открытом замке створки (наземное обслуживание). Створка 1 навешена на кронштейнах 2 на стенке 3 люка шасси, имеющего ось 4 вращения. Сносно оси 4 шарнирно закреплена двуплечая качалка 5. Одно ее плечо связано с тягой 6 привода (не показан), а другое с крюком 7 замка 8 наземного обслуживания, имеющего рукоятку 9 открытия. На качалке 5 выполнен упор 10, в котором установлен регулировочный винт 11. Головка винта взаимодействует со стенкой 3 люка. Створка работает следующим образом. При закрытой створке 1 качалка 5 связана с крюком 7 замка 8, винт 11 отрегулирован до опирания о стенку 3 люка. При срабатывании привода на открытие створки тяга 6 вращает качалку 5 относительно оси 4 и открывает створку. Закрытие створки происходит в обратном порядке. При наземном обслуживании закрытую створку открывают рукояткой 9, выводя крюк 7 из зацепления с качалкой 5. Качалка и тяга остаются неподвижными, так как находятся в подтянутом положении до опирания винтом 11 о стенку 3. Створку закрывают вручную поворотом ее относительно оси 4 вращения, после чего крюк 7 вводят в зацепление с качалкой 5. Фіг.1 Фіг.2 Фіг.3
