Хвостовий відсік літального апарату
Номер патенту: 16529
Опубліковано: 29.08.1997
Автори: Рабичев Олександр Іонович, Чміль Віктор Тимофійович, Попов Юрій Вікторович
Формула / Реферат

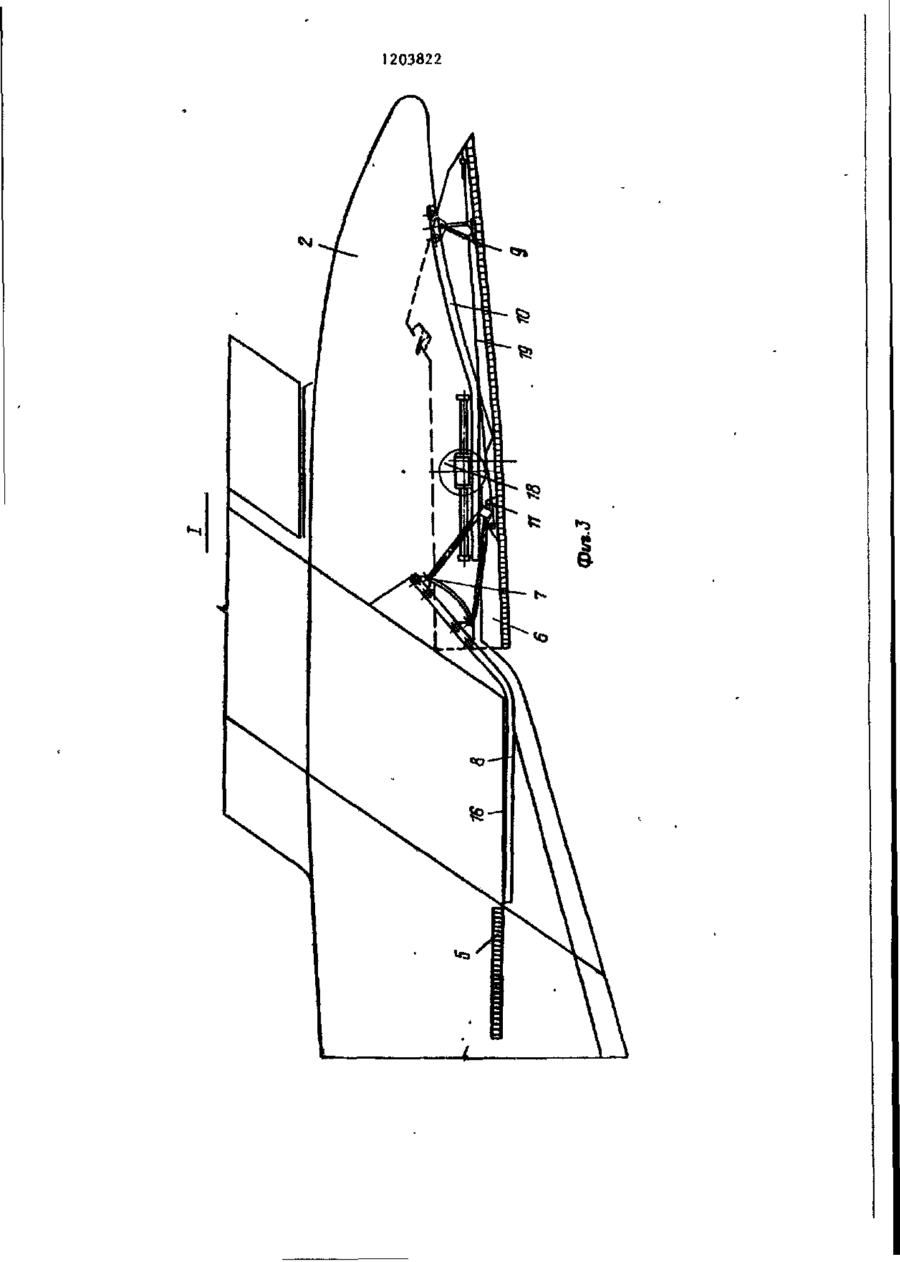

1. Хвостовой отсек летательного аппарата, содержащий корпус, хвостовой обтекатель, грузовую кабину, размещенную внутри корпуса) и грузовой люк, включающий шарнирно установленную на пороге грузовой кабины рампу и центральную сдвижную назад по полету створку с размещенным внутри хвостового обтекателя приводом, причем центральная створка снабжена подвижными опорами, установленными в передних и заднем направляющих рельсах, отличающийся тем, что, с целью повышения безопасности десантирования техники и людского состава за счет увеличения проема между грузовой кабиной и хвостовым обтекателем, в последнем в нижней его части за плоскостью потолка грузовой кабины выполнена выемка с наружными обводами, конгруэнтными обводам задней части центральной створки, передние направляющие рельсы которой своими передними частями размещены на плоскости потолка грузовой кабины, а задними — внутри хвостового обтекателя, при этом передняя часть заднего направляющего рельса размещена на верхней стенке выемки, а задняя - на нижней поверхности хвостового обтекателя.

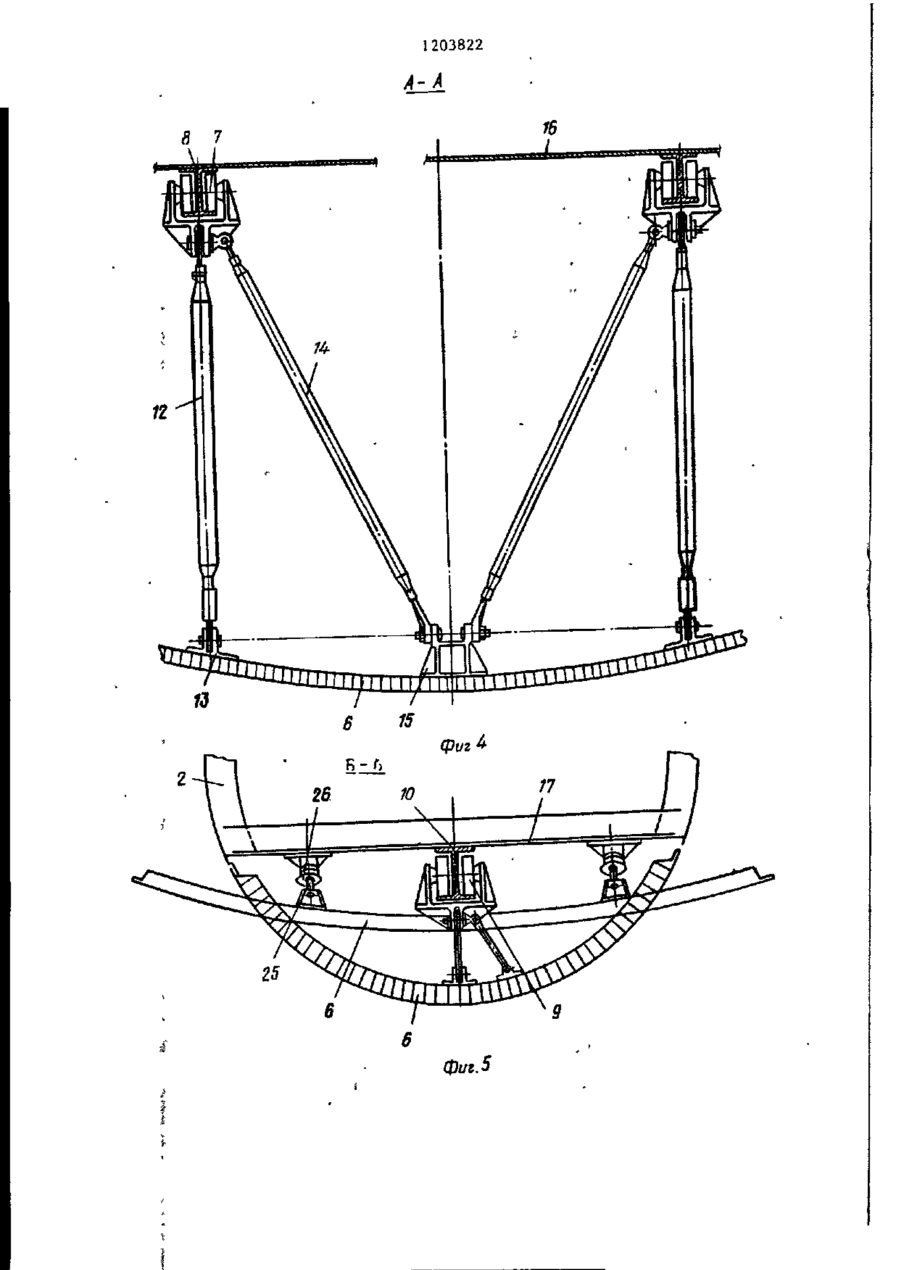

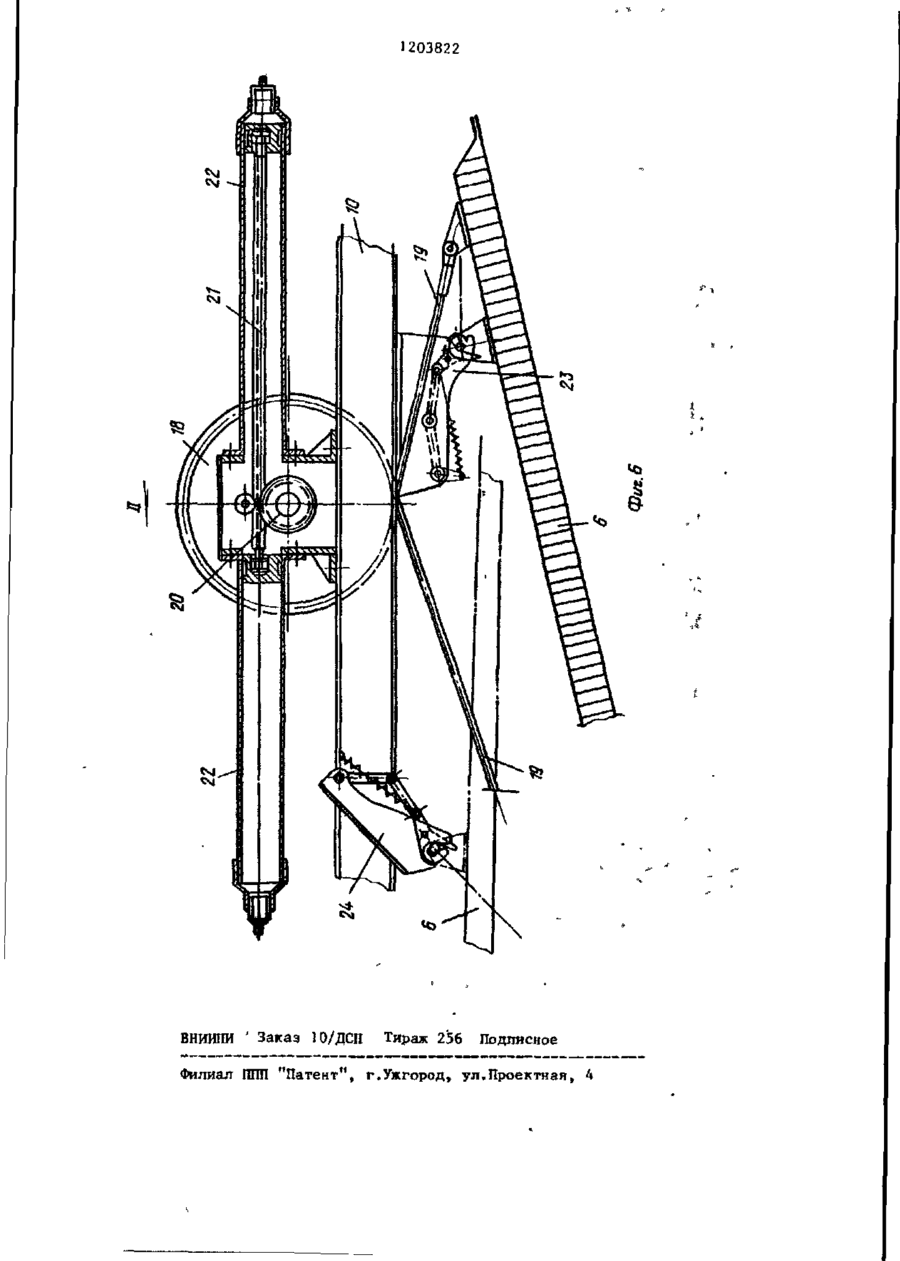

2. Отсек по п. 1, отличающийся тем, что подвижная опора, установленная в передних направляющих рельсах и шарнирно соединенная с центральной створкой, выполнена в виде кареток, шарнирно соединенных с водилом стержневой конструкции с внутренними подкосами, при этом шарниры, соединяющие стержневые кронштейны и подкосы водила со створкой, установлены соосно, шарниры, соединяющие стержневые кронштейны с каретками опоры, параллельны названным шарнирам, а шарниры, соединяющие подкосы водила с каретками опоры, перпендикулярны им.
3. Отсек по п. 1, отличающийся тем, что. с целью снижения вибрационных нагрузок в открытом положении центральной створки, на ней установлены штыревые фиксаторы, а на хвостовом обтекателе - ответные им ловители.

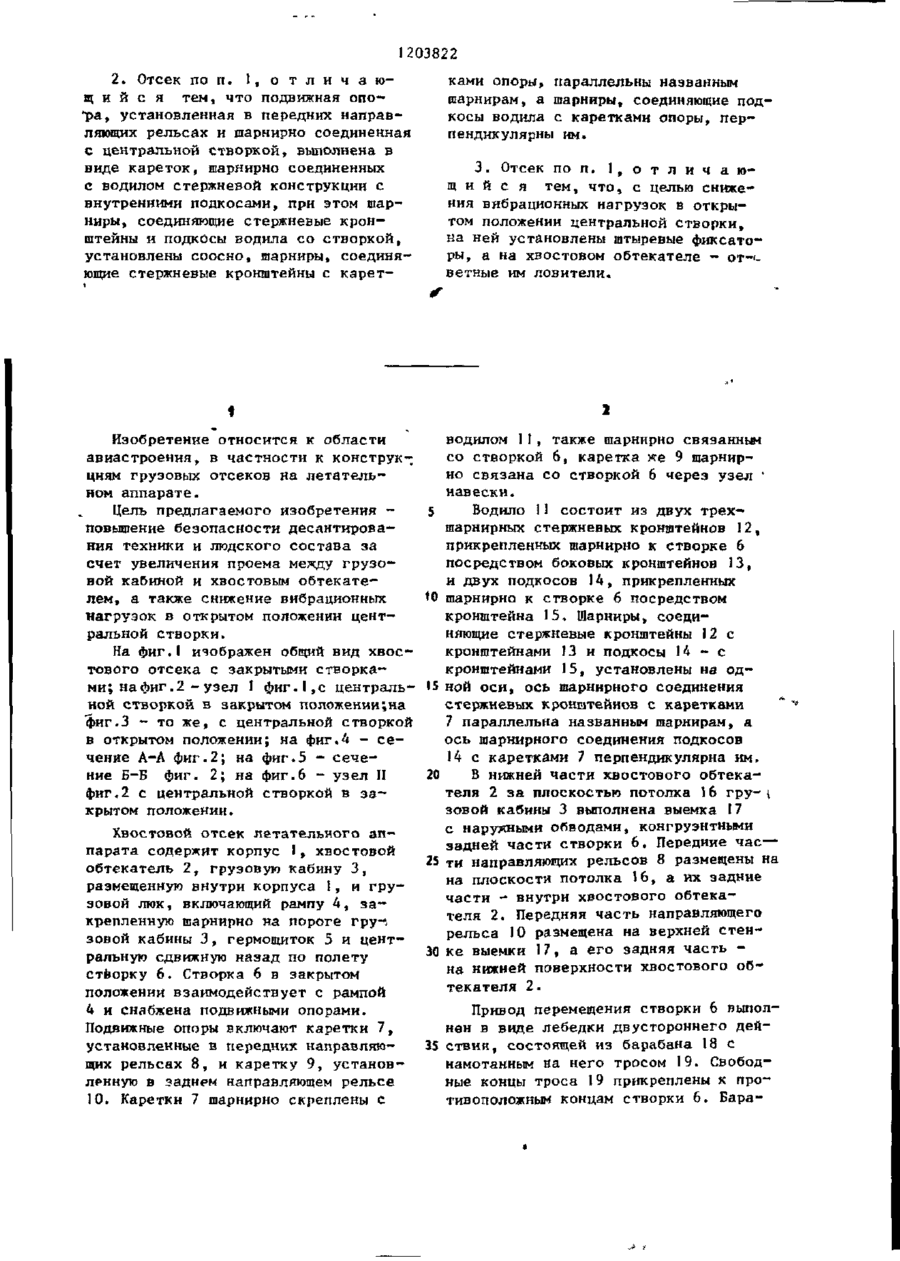

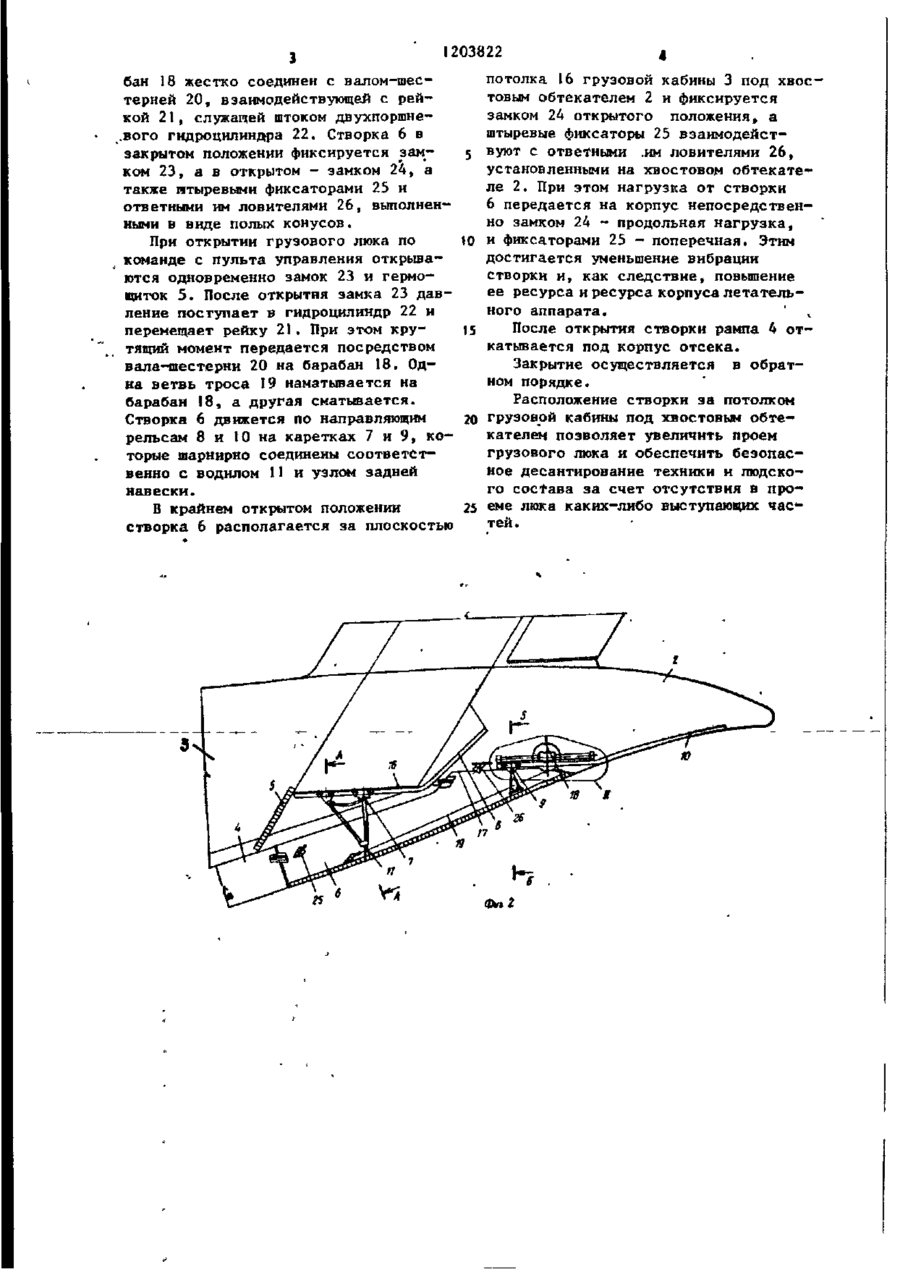

Текст
БНОГО ПЁ^ЬЗОВАНИЯ ЭКЗ № союз совєтсних СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 09) SUn,, 1203822 А (51)4 В 6 4 С 1 / 1 4 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 2956929/40-23 (22) 14.07.80 (46) 07.01.86 (72) Ю.В.Попов, А.И.Рабичев и В.Т.Чмиль (53) 629.7.023.25(088.8) (56) Авторское свидетельство СССР * 516230, кл. В 64 С 1/14, 1974. (54)(57) 1. ХВОСТОВОЙ ОТСЕК ЛЕТАТЕЛЬНОГО АЩ1АРАТА, содержащий корпус,^ хвостовой обтекатель, грузовую к а бину, размещенную внутри корпуса, и грузовой люк, включающий шарнирно установленную на пороге грузовой кабины рампу и центральную сдвижную назад по полету створку с размещенным внутри хвостового обтекателя приводом, причем центральная створка снабжена подвижными опорами, установленными в передних и заднем направ ляющих рельсах, о т л н ч а ю щ и Й с я тем, что, с целью повышения безопасности десантирования техники и людского состава за счет увеличения проема между грузовой кабиной и хвостовым обтекателем, в последнем в нижней его части за плоскостью потолка грузовой кабины выполнена выемка с наружными обводами, конгруэнтными обводам задней части центральной створки, передние направляющие рельсы которой своими передними ч а с тями размещены на плоскости потолка грузовой кабины, а задними - внутри хвостового обтекателя, при этом передняя часть заднего направляющего рельса размещена на верхней стенке выемки, а задняя - на нижней поверхности хвостового обтекателя. І С о со 00 Фиг.Г 1203822 2. Отсек по п. 1, о т л и ч а ю щ и й с я тем, что подвижная опо*ра, установленная в передних направляющих рельсах н шарнирно соединенная с центральной створкой, выполнена в виде кареток, шарнирно соединенных с водилом стержневой конструкции с внутренними подкосами, при этом шарниры, соединяющие стержневые кронштейны и подкосы водила со створкой, установлены соосно, шарниры, соединяющие стержневые кронштейны с к а р е т 3 . Отсек по п. 1, о т л и ч а ю щ и й с я тем, что, с целью снижения вибрационных нагрузок в открытом положении центральной створки, на ней установлены штыревые фиксаторы, а на хвостовом обтекателе - от-
ДивитисяДодаткова інформація
Назва патенту англійськоюAfter section of aircraft
Автори англійськоюPopov Yurii Viktorovych, Chmil Viktor Tymofiiovych, Rabychev Oleksandr Ionovych
Назва патенту російськоюХвостовой отсек летательного аппарата
Автори російськоюПопов Юрий Викторович, Чмиль Виктор Тимофеевич, Рабичев Александр Ионович
МПК / Мітки
МПК: B64C 1/14
Мітки: апарату, відсік, хвостовий, літального
Код посилання
