Шарнірний гідропровід
Номер патенту: 53807
Опубліковано: 17.02.2003
Автори: Цапук Віталій Купріянович, Толкачов Володимир Вікторович, Земцов Анатолій Георгійович, Трофімов В'ячеслав Анатолійович
Формула / Реферат
1. Шарнирный гидропровод, содержащий последовательно установленные четыре трубы, связанные через установленные на концах шарниры, отличающийся тем, что, с целью улучшения эксплуатационных характеристик путем расширения диапазона его пространственных перемещений, шарниры выполнены в виде двух степенных герметичных цилиндрических соединений, причем вторая и третья по порядку трубы выполнены изогнутыми.
2. Гидропровод по п. 1, отличающийся тем, что герметичные цилиндрические соединения каждого шарнира расположены в разных перпендикулярных плоскостях.
Текст

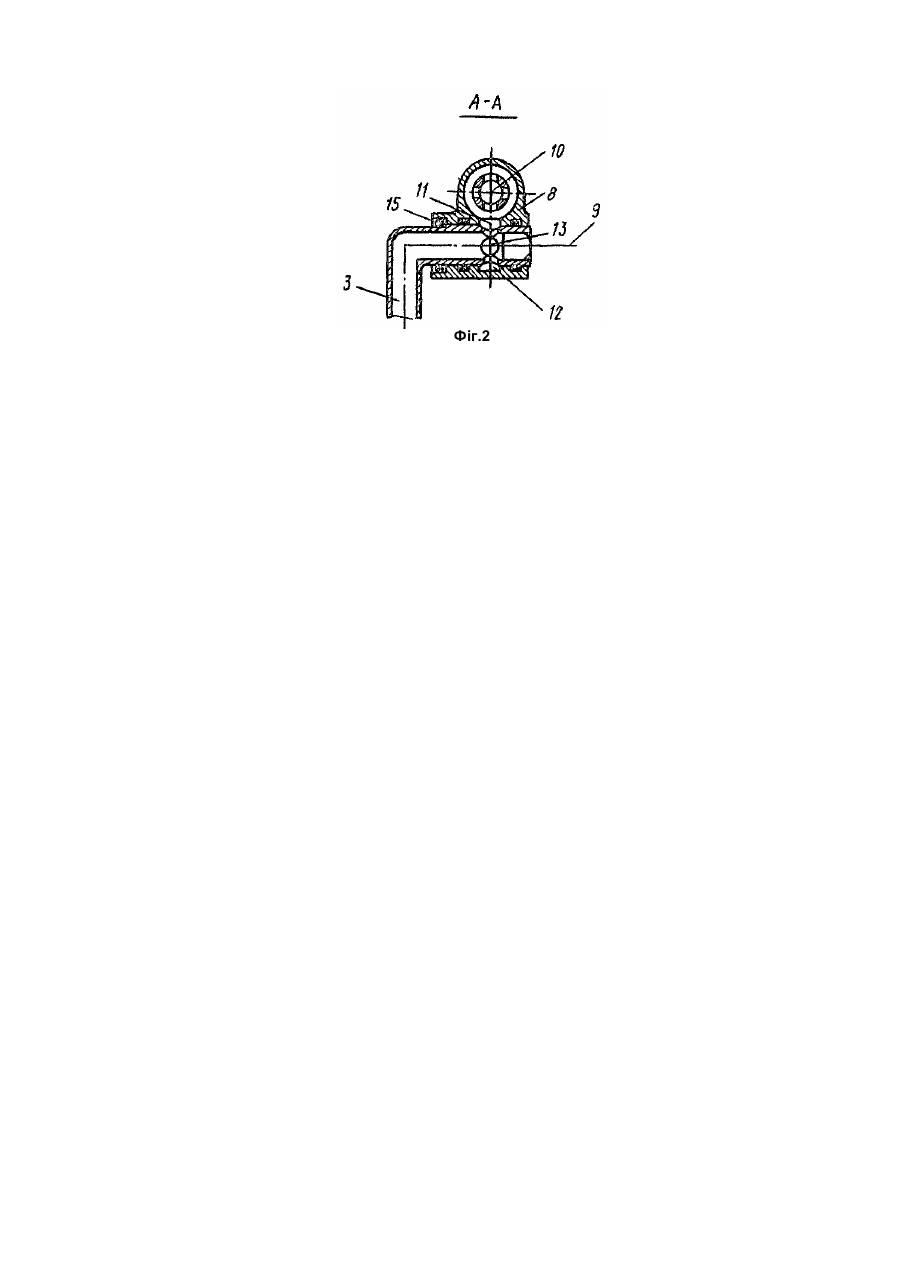

Изобретение относится к авиационной технике, в частности к гидрооборудованию, и может быть использовано в других областях техники для прокладки гидропровода к двум взаимоподвижным элементам конструкции. Целью изобретения является улучшение эксплуатационных характеристик гидропровода путем расширения диапазона его пространственных перемещений. На фиг.1 изображен описываемый гидропровод с частичным разрезом; на фиг.2 - разрез А-А на фиг.1. Шарнирный гидропровод состоит из четырех труб 1-4, связанных концами через три двухстепенных шарнира 5-7. Труба 2 выполнена П-образной формы, труба 3 - Г-образной формы. Каждый двухстепенный шарнир состоит из двух объединенных в одном корпусе 8 цилиндрических шарниров с осями 9 и 10, расположенными в разных плоскостях под углом 90° одна к другой, отверстий 11 для сообщения полостей цилиндрических шарниров между собой, кольцевых канавок 12 и отверстий 13 для прохода жидкости, герметизирующих уплотнительных колец 14 и запорных скоб 15. Работает гидропровод следующим образом. Рабочая жидкость по трубе (штуцеру) 1 через отверстие 13 попадает в полость одного из цилиндрических шарниров двухстепенного шарнира 5, где она по кольцевой канавке 12 и через отверстие 11 попадает в "полость другого цилиндрического шарнира, затем рабочая жидкость через отверстие 13 попадает в трубу 2. Из трубы 2 таким же образом (поскольку все двухстепенные шарниры одинаковы) жидкость попадает в трубу 3 и затем в трубу (штуцер) 4, т.е. на выход из гидропровода. Каждая из труб может вращаться относительно осей 9 и 10-своего двухстепенного шарнира, что обеспечивает возможность трубе 4 занимать любое положение в пространстве относительно трубы 1. При вращении труб в шарнирах герметичность обеспечивается уплотнительными кольцами 14, а неразъёмность соединений - запорными скобами 15. Фіг.1 Фіг.2
ДивитисяДодаткова інформація
Назва патенту англійськоюHinged hydraulic line
Автори англійськоюTolkachov Volodymyr Viktorovych, Zemtsov Anatolii Heorhiiovych
Назва патенту російськоюШарнирный гидропровод
Автори російськоюТолкачев Владимир Викторович, Земцов Анатолий Георгиевич
МПК / Мітки
МПК: F15B 1/00, B64C 13/00
Мітки: гідропровід, шарнірний
