Спосіб виготовлення обтічника зі змінною відносною діелектричною проникністю стінки із склопластикових матеріалів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 54274

Опубліковано: 10.11.2010

Автори: Смірнов Олег Леонідович, Нечитайло Сергій В'ячеславович, Місайлов Віталій Леонідович, Рябоконь Євген Олександрович, Чепіга Валерій Миколайович, Ставицький Олег Миколайович, Батурін Олег Володимирович, Сухаревський Ілля Олегович, Коломійцев Олексій Володимирович

Завантажити PDF файл.

Формула / Реферат

Текст

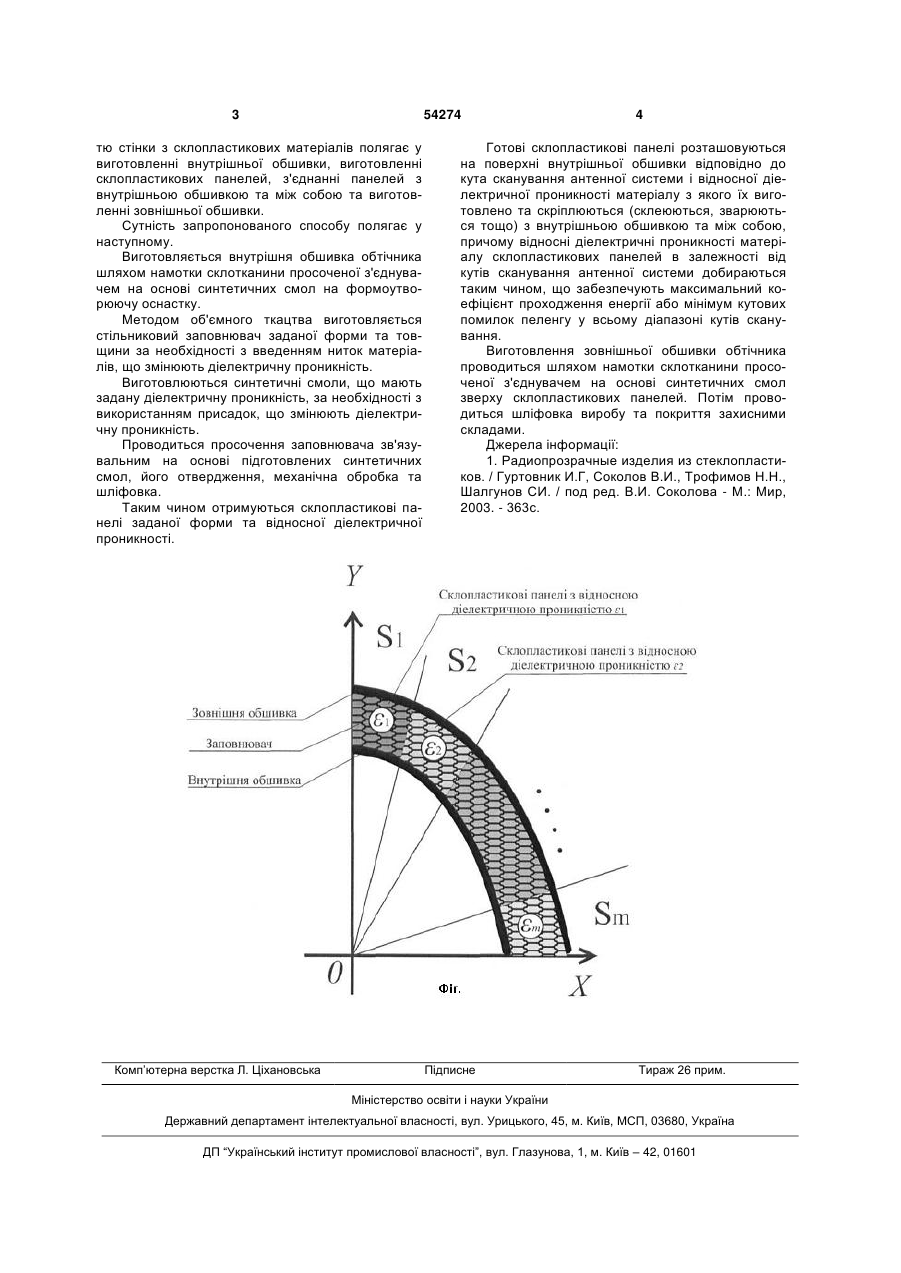

Спосіб виготовлення обтічника зі змінною відносною діелектричною проникністю стінки із склопластикових матеріалів, що полягає у виготовленні внутрішньої та зовнішньої склопластикових обшивок обтічника, блоків стільникового заповнювача з профільованої склотканини, просоченої зв'язую 3 54274 тю стінки з склопластикових матеріалів полягає у виготовленні внутрішньої обшивки, виготовленні склопластикових панелей, з'єднанні панелей з внутрішньою обшивкою та між собою та виготовленні зовнішньої обшивки. Сутність запропонованого способу полягає у наступному. Виготовляється внутрішня обшивка обтічника шляхом намотки склотканини просоченої з'єднувачем на основі синтетичних смол на формоутворюючу оснастку. Методом об'ємного ткацтва виготовляється стільниковий заповнювач заданої форми та товщини за необхідності з введенням ниток матеріалів, що змінюють діелектричну проникність. Виготовлюються синтетичні смоли, що мають задану діелектричну проникність, за необхідності з використанням присадок, що змінюють діелектричну проникність. Проводиться просочення заповнювача зв'язувальним на основі підготовлених синтетичних смол, його отвердження, механічна обробка та шліфовка. Таким чином отримуються склопластикові панелі заданої форми та відносної діелектричної проникності. Комп’ютерна верстка Л. Ціхановська 4 Готові склопластикові панелі розташовуються на поверхні внутрішньої обшивки відповідно до кута сканування антенної системи і відносної діелектричної проникності матеріалу з якого їх виготовлено та скріплюються (склеюються, зварюються тощо) з внутрішньою обшивкою та між собою, причому відносні діелектричні проникності матеріалу склопластикових панелей в залежності від кутів сканування антенної системи добираються таким чином, що забезпечують максимальний коефіцієнт проходження енергії або мінімум кутових помилок пеленгу у всьому діапазоні кутів сканування. Виготовлення зовнішньої обшивки обтічника проводиться шляхом намотки склотканини просоченої з'єднувачем на основі синтетичних смол зверху склопластикових панелей. Потім проводиться шліфовка виробу та покриття захисними складами. Джерела інформації: 1. Радиопрозрачные изделия из стеклопластиков. / Гуртовник И.Г, Соколов В.И., Трофимов Н.Н., Шалгунов СИ. / под ред. В.И. Соколова - М.: Мир, 2003. - 363с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for manufacturing a radome having variable ralative dielectric constant of a glass-fiber wall

Автори англійською

Riabokon Yevhen Oleksandrovych, Nechytailo Serhii Viacheslavovych, Baturin Oleh Volodymyrovych, Misailov Vitalii Leonidovych, Smirnov Oleh Leonidovych, Kolomiitsev Oleksii Volodymyrovych, Sukharevskyi Illia Olehovych, Stavytskyi Oleh Mykolaiovych, Chepiha Valerii Mykolaiovych

Назва патенту російською

Способ изготовления обтекателя с переменной относительной диелектрической проницаемостью стенки из стеклопластиковых материалов

Автори російською

Рябоконь Евгений Александрович, Нечитайло Сергей Вячеславович, Батурин Олег Владимирович, Мисайлов Виталий Леонидович, Смирнов Олег Леонидович, Коломийцев Алексей Владимирович, Сухаревский Илья Олегович, Ставицкий Олег Николаевич, Чепига Валерий Николаевич

МПК / Мітки

МПК: H01Q 1/42

Мітки: діелектричною, виготовлення, матеріалів, спосіб, відносною, змінною, обтічника, склопластикових, стінки, проникністю
