Черв’ячний редуктор
Номер патенту: 54932
Опубліковано: 25.11.2010
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович, Коньков Георгій Ігорович
Формула / Реферат
1. Черв'ячний редуктор, що містить корпус, черв'як і черв'ячне колесо, кінематично зв'язані між собою, та трубчатий змійовик з холодоагентом, розташований в мастилі, який відрізняється тим, що додатково оснащений шайбами, рівномірно розташованими по поверхні трубчатого змійовика та привареними до нього.
2. Черв'ячний редуктор за п. 1, який відрізняється тим, що крок розміщення шайб та їх розміри вибираються із умови:
, де
р - крок розміщення шайб;
d - зовнішній діаметр труби трубчатого змійовика;
D - зовнішній діаметр шайби.
Текст

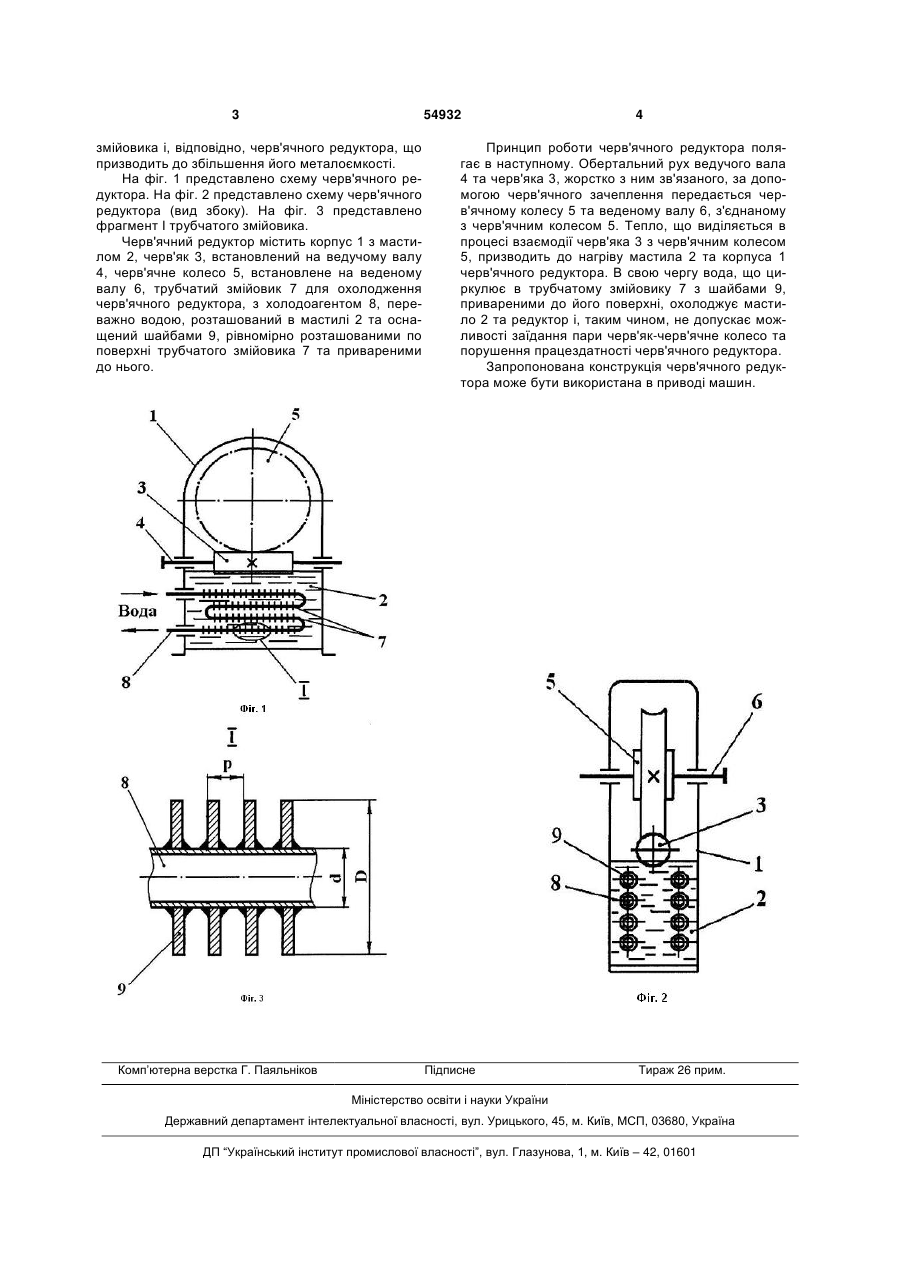

1. Черв'ячний редуктор, що містить корпус, черв'як і черв'ячне колесо, кінематично зв'язані між собою, та трубчатий змійовик з холодоагентом, розташований в мастилі, який відрізняється 3 54932 змійовика і, відповідно, черв'ячного редуктора, що призводить до збільшення його металоємкості. На фіг. 1 представлено схему черв'ячного редуктора. На фіг. 2 представлено схему черв'ячного редуктора (вид збоку). На фіг. 3 представлено фрагмент І трубчатого змійовика. Черв'ячний редуктор містить корпус 1 з мастилом 2, черв'як 3, встановлений на ведучому валу 4, черв'ячне колесо 5, встановлене на веденому валу 6, трубчатий змійовик 7 для охолодження черв'ячного редуктора, з холодоагентом 8, переважно водою, розташований в мастилі 2 та оснащений шайбами 9, рівномірно розташованими по поверхні трубчатого змійовика 7 та привареними до нього. Комп’ютерна верстка Г. Паяльніков 4 Принцип роботи черв'ячного редуктора полягає в наступному. Обертальний рух ведучого вала 4 та черв'яка 3, жорстко з ним зв'язаного, за допомогою черв'ячного зачеплення передається черв'ячному колесу 5 та веденому валу 6, з'єднаному з черв'ячним колесом 5. Тепло, що виділяється в процесі взаємодії черв'яка 3 з черв'ячним колесом 5, призводить до нагріву мастила 2 та корпуса 1 черв'ячного редуктора. В свою чергу вода, що циркулює в трубчатому змійовику 7 з шайбами 9, привареними до його поверхні, охолоджує мастило 2 та редуктор і, таким чином, не допускає можливості заїдання пари черв'як-черв'ячне колесо та порушення працездатності черв'ячного редуктора. Запропонована конструкція черв'ячного редуктора може бути використана в приводі машин. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorm reducer
Автори англійськоюPipa Borys Fedorovych, Konkov Heorhii Ihorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЧервячный редуктор
Автори російськоюПипа Борис Федорович, Коньков Георгий Игоревич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 1/00
Мітки: редуктор, черв'ячний
Код посилання
