Розтяжна машина

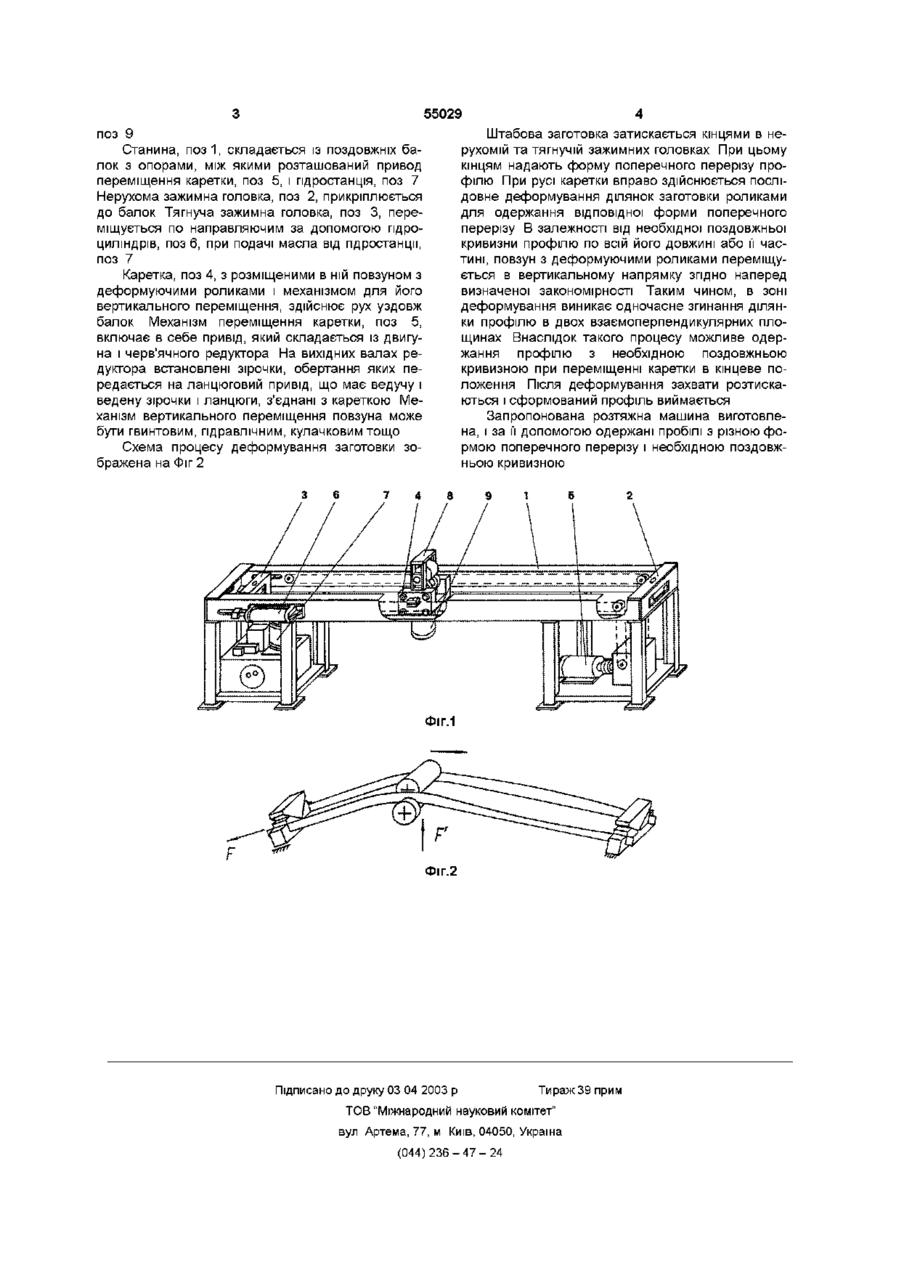

Розтяжна машина, що має станину, нерухому та тягнучу затискні головки, розтягуючий пристрій, рухому каретку з роликами, яка відрізняється тим, що вона додатково обладнана розміщеним в рухомій каретці повзуном з деформуючими роликами і приводом для його вертикального переміщення Винахід стосується обробки металів тиском і призначений для використання при виготовленні тонкостінних гнутих профілів з поздовжньою кривизною ВІДОМІ розтяжні машини, призначені для виправлення розтягом листового та профільного прокату Мошнин Е Н Гибка, обтяжка и правка на прессах М Машиностроение, 1959 Сипилин П М , Зефиров И В Обработка корпусной стали Л Судостроение, 1972 Така машина має станину, нерухому і тягнучу зажимні головки, розтягуючий пристрій Деталь, яку виправляють, закріплюють кінцями в захватах зажимних головок, потім прикладається розтягуюче зусилля і здійснюється її розтяг Внаслідок пластичного розтягу деталі існуючі викривлення усуваються Недоліком цієї розтяжної машини є и обмежені технологічні можливості або штабової деталі додатково здійснюють її знакоперемінне згинання, чим досягається більш висока якість виправлення Недоліком такої розтяжної машини є и обмежені технологічні можливості В основу винаходу покладена задача створення машини, яка забезпечувала б, окрім виправлення профільного матеріалу, також можливість виготовлення із штабової заготовки тонкостінних гнутих профілів з заданою поздовжньою кривизною Поставлена задача розв'язується тим, що розтяжна машина додатково обладнана розміщеним в рухомій каретці повзуном з деформуючими роликами і приводом для його вертикального переміщення Позитивний ефект від запропонованої машини полягає у тому, що вона забезпечує можливість виготовлення тонкостінних гнутих профілів також з необхідною поздовжньою кривизною Сутність винаходу пояснюється малюнками, на яких зображена розтяжна машина та схема процесу деформування Фіг 1 - розтяжна машина, Фіг 2 - схема процесу деформування заготовки Розтяжна машина складається з таких основних частин - станина, поз 1, - головка зажимна нерухома, поз 2, - головка зажимна тягнуча, поз З, - рухома каретка, поз 4, - механізм переміщення каретки, поз 5, - гідроциліндри, поз 6, - гідростанція, поз 7, - повзун з деформуючими роликами, поз 8, - привод вертикального переміщення повзуна, ВІДОМІ обтяжні машини, призначені для гнуття з розтягом профільного прокату Лысов М И Теория и расчет процессов изготовления деталей методами гибки М Машиностроение, 1966 Профіль, який згинають, закріплюють кінцями в захватах машини та обтягують навколо пуансону, внаслідок чого профілю придають необхідну форму Одержана поздовжня кривизна визначається формою пуансона Недоліком обтяжної машини є складність виготовлення гнутих профілів з іншою поздовжньою кривизною, внаслідок необхідності використання пуансона відповідної форми Відома розтяжна машина, яка додатково обладнана валковою кареткою, що переміщується між зажимними головками Мошнин Е Н Гибка, обтяжка и правка на прессах М Машиностроение, 1959 Валки каретки після розтягу листової о ю ю 55029 поз 9 Станина, поз 1, складається із поздовжніх балок з опорами, між якими розташований привод переміщення каретки, поз 5, і гідростанція, поз 7 Нерухома зажимна головка, поз 2, прикріплюється до балок Тягнуча зажимна головка, поз 3, переміщується по направляючим за допомогою гідроциліндрів, поз 6, при подачі масла від гідростанції, поз 7 Каретка, поз 4, з розміщеними в ній повзуном з деформуючими роликами і механізмом для його вертикального переміщення, здійснює рух уздовж балок Механізм переміщення каретки, поз 5, включає в себе привід, який складається із двигуна і черв'ячного редуктора На вихідних валах редуктора встановлені зірочки, обертання яких передається на ланцюговий привід, що має ведучу і ведену зірочки і ланцюги, з'єднані з кареткою Механізм вертикального переміщення повзуна може бути гвинтовим, гідравлічним, кулачковим тощо Схема процесу деформування заготовки зображена на Фіг 2 Штабова заготовка затискається кінцями в нерухомій та тягнучій зажимних головках При цьому кінцям надають форму поперечного перерізу профілю При русі каретки вправо здійснюється послідовне деформування ділянок заготовки роликами для одержання відповідної форми поперечного перерізу В залежності від необхідної поздовжньої кривизни профілю по всій його довжині або її частині, повзун з деформуючими роликами переміщується в вертикальному напрямку згідно наперед визначеної закономірності Таким чином, в зоні деформування виникає одночасне згинання ділянки профілю в двох взаємоперпендикулярних площинах Внаслідок такого процесу можливе одержання профілю з необхідною поздовжньою кривизною при переміщенні каретки в кінцеве положення Після деформування захвати розтискаються і сформований профіль виймається Запропонована розтяжна машина виготовлена, і за її допомогою одержані пробілі з різною формою поперечного перерізу і необхідною поздовжньою кривизною б Фіг.1 Фіг.2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
