Спосіб виготовлення розрізних кілець з гарантованим зазором
Номер патенту: 55915
Опубліковано: 27.12.2010
Автори: Буря Юрій Володимирович, Митін Володимир Петрович, Сергієнко Сергій Сергійович
Формула / Реферат
Спосіб виготовлення розрізних кілець з гарантованим зазором в вільному стані, що включає отримання заготовки кільця, виконання напівчистових операцій та чистову обробку розмірів деталі, виконання замкової частини і розріз кільця, який відрізняється тим, що перед виконанням замкової частини і розрізу кільце встановлюють на прилад, за допомогою механічного пристрою на торцеву поверхню кільця рівномірно-поступово прикладають навантаження спочатку з одного, а потім з іншого боку, величину якого вибирають в залежності від геометричних розмірів і величини робочого зазору готового кільця.
Текст

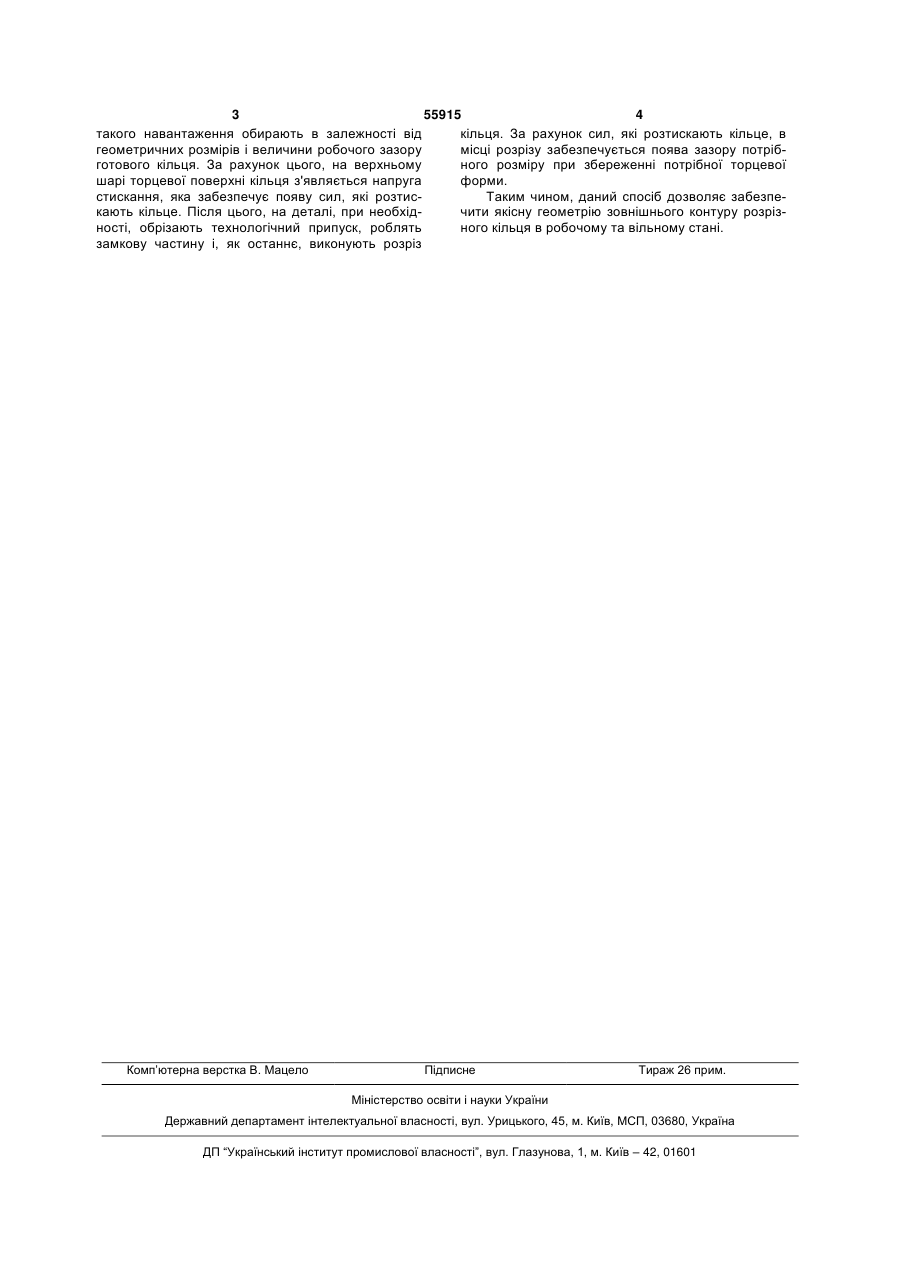

Спосіб виготовлення розрізних кілець з гарантованим зазором в вільному стані, що включає 3 55915 4 такого навантаження обирають в залежності від кільця. За рахунок сил, які розтискають кільце, в геометричних розмірів і величини робочого зазору місці розрізу забезпечується поява зазору потрібготового кільця. За рахунок цього, на верхньому ного розміру при збереженні потрібної торцевої шарі торцевої поверхні кільця з'являється напруга форми. стискання, яка забезпечує появу сил, які розтисТаким чином, даний спосіб дозволяє забезпекають кільце. Після цього, на деталі, при необхідчити якісну геометрію зовнішнього контуру розрізності, обрізають технологічний припуск, роблять ного кільця в робочому та вільному стані. замкову частину і, як останнє, виконують розріз Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for making split rings with backlash allowance
Автори англійськоюMytin Volodymyr Petrovych, Serhienko Serhii Serhiiovych, Buria Yurii Volodymyrovych
Назва патенту російськоюСпособ изготовления разрезных колец с гарантированным зазором
Автори російськоюМитин Владимир Петрович, Сергиенко Сергей Сергеевич, Буря Юрий Владимирович
МПК / Мітки
МПК: F04D 29/00, B21D 53/00, B23P 15/00
Мітки: виготовлення, гарантованим, розрізних, зазором, спосіб, кілець
