Спосіб отримання сплаву pbsnte p-типу
Номер патенту: 56813
Опубліковано: 25.01.2011
Автори: Галущак Мар'ян Олексійович, Борик Віктор Васильович, Фреїк Дмитро Михайлович, Карпаш Максим Олегович
Формула / Реферат
1. Спосіб отримання сплаву PbSnTe р-типу, який полягає у тому, що вихідні речовини розташовують у кварцовій вакуумованій ампулі і поміщають у піч, ампулу з вихідними речовинами попередньо нагрівають до певної температури, витримують при ній, потім здійснюють синтез сплаву при вищій температурі, після чого ампулу охолоджують до кімнатної температури, одержані злитки дроблять та здійснюють пресування, який відрізняється тим, що як вихідні речовини використовують високочисті свинець, олово і телур, взяті у співвідношеннях Рb - 29,603 ат. %, Sn - 20,345 ат. %, Те - 50,052 ат. %.
2. Спосіб за п. 1, який відрізняється тим, що одержані злитки сплаву дроблять до фракцій 0,6-0,8 мм і здійснюють пресування при тисках 0,5-1,0 ГПа.
Текст

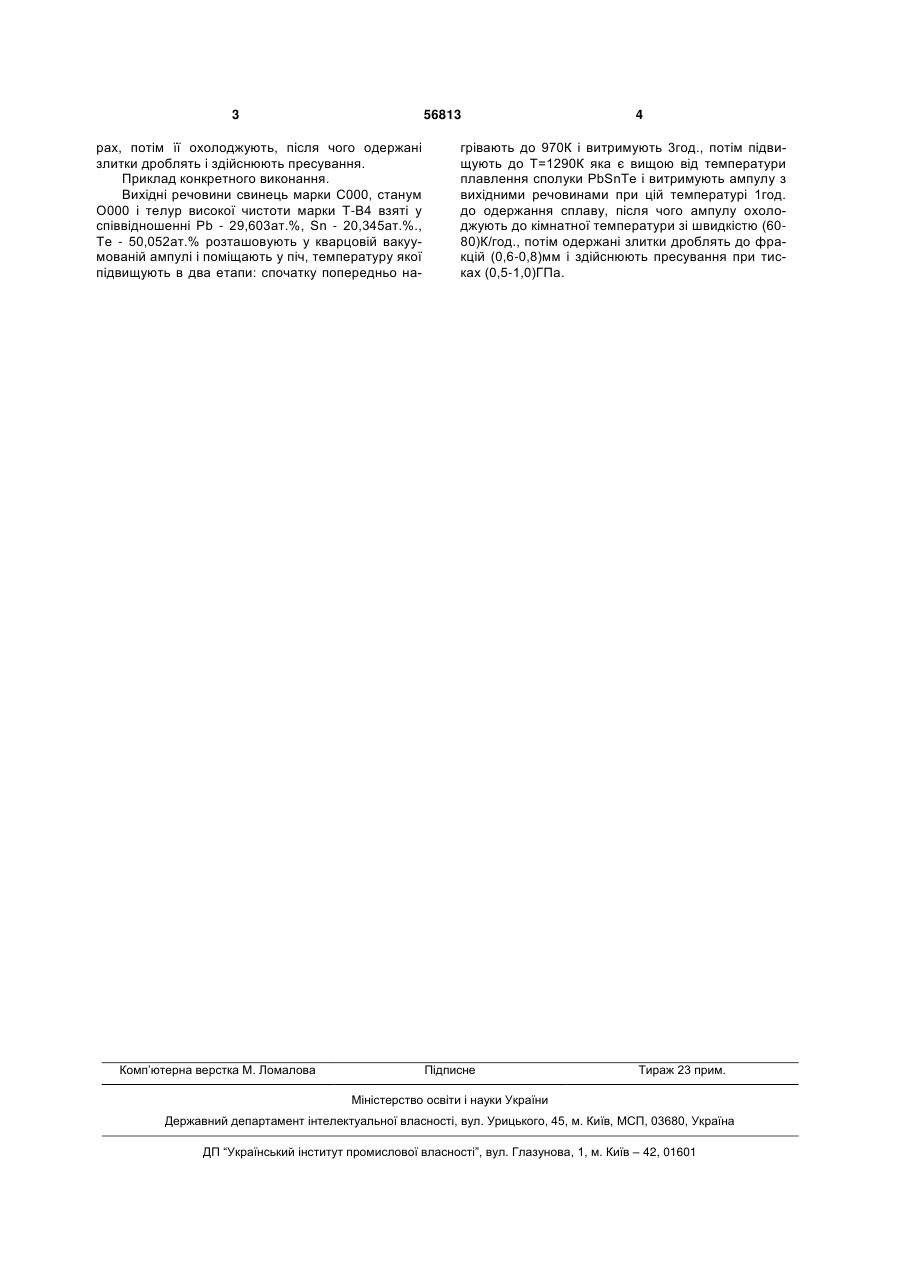

1. Спосіб отримання сплаву PbSnTe р-типу, який полягає у тому, що вихідні речовини розташовують у кварцовій вакуумованій ампулі і поміщають у піч, ампулу з вихідними речовинами по 3 56813 рах, потім її охолоджують, після чого одержані злитки дроблять і здійснюють пресування. Приклад конкретного виконання. Вихідні речовини свинець марки С000, станум О000 і телур високої чистоти марки Т-В4 взяті у співвідношенні Рb - 29,603ат.%, Sn - 20,345ат.%., Те - 50,052ат.% розташовують у кварцовій вакуумованій ампулі і поміщають у піч, температуру якої підвищують в два етапи: спочатку попередньо на Комп’ютерна верстка М. Ломалова 4 грівають до 970К і витримують 3год., потім підвищують до Т=1290К яка є вищою від температури плавлення сполуки PbSnTe і витримують ампулу з вихідними речовинами при цій температурі 1год. до одержання сплаву, після чого ампулу охолоджують до кімнатної температури зі швидкістю (6080)К/год., потім одержані злитки дроблять до фракцій (0,6-0,8)мм і здійснюють пресування при тисках (0,5-1,0)ГПа. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for pbsnte alloy of p-type producing
Автори англійськоюHalushak Marian Oleksiiovych, Freik Dmytro Mykhailovych, Karpash Maksym Olehovych, Boryk Viktor Vasyliovych
Назва патенту російськоюСпособ получения сплава pbsnte p-типа
Автори російськоюГалущак Марьян Алексеевич, Фреик Дмитрий Михайлович, Карпаш Максим Олегович, Борик Виктор Васильевич
МПК / Мітки
МПК: C22C 11/00, C22C 28/00
Мітки: сплаву, отримання, pbsnte, p-типу, спосіб
Код посилання
<a href="https://ua.patents.su/2-56813-sposib-otrimannya-splavu-pbsnte-p-tipu.html" target="_blank" rel="follow" title="База патентів України">Спосіб отримання сплаву pbsnte p-типу</a>
Спосіб отримання легованого сплаву pbte:ni n-типу
Номер патенту: 56812
Опубліковано: 25.01.2011
Автори: Фреїк Дмитро Михайлович, Галущак Мар'ян Олексійович, Матеїк Галина Дмитрівна, Борик Віктор Васильович
МПК: C22C 11/00
Мітки: сплаву, легованого, отримання, n-типу, спосіб, pbte:ni
Формула / Реферат:
1. Спосіб отримання легованого сплаву PbTe:Ni n-типу, який полягає у тому, що вихідні речовини розташовують у кварцовій вакуумованій ампулі і поміщають у піч, ампулу з вихідними речовинами попередньо нагрівають до певної температури, витримують при ній, потім здійснюють синтез сплаву при вищій температурі, після чого ампулу охолоджують до кімнатної температури, одержані злитки дроблять та здійснюють пресування, який відрізняється тим, що як...
Спосіб отримання термоелектричного сплаву телуриду свинцю p-типу
Номер патенту: 39125
Опубліковано: 10.02.2009
Автори: Фреїк Дмитро Михайлович, Дикун Наталія Іванівна, Данилишин Мирослава Олегівна, Борик Віктор Васильович
МПК: C30B 11/00
Мітки: телуриду, свинцю, сплаву, спосіб, термоелектричного, отримання, p-типу
Формула / Реферат:
Спосіб отримання термоелектричного сплаву телуриду свинцю р-типу, який полягає в тому, що вихідні речовини розташовують у кварцовій вакуумованій печі, температура якої є вищою від температури плавлення вихідних компонентів, ампулу з вихідними речовинами витримують при цій температурі, після чого ампулу охолоджують, одержані злитки дроблять та здійснюють гаряче пресування, який відрізняється тим, що як вихідні речовини використовують свинець,...
Спосіб отримання термоелектричного телуриду свинцю n-типу
Номер патенту: 36475
Опубліковано: 27.10.2008
Автори: Фреїк Дмитро Михайлович, Запухляк Руслан Ігорович, Дикун Наталія Іванівна, Борик Віктор Васильович
МПК: C01B 19/00, H01L 21/00
Мітки: отримання, телуриду, термоелектричного, спосіб, свинцю, n-типу
Формула / Реферат:
Спосіб отримання термоелектричного телуриду свинцю n-типу, який полягає в тому, що вихідні речовини: свинець, двойодистий свинець, нікель і телур розташовують у кварцовій вакуумованій ампулі і поміщають у піч, температура якої є вищою від температури плавлення вихідних речовин, ампулу з вихідними речовинами витримують при цій температурі до одержання сплаву, після чого ампулу охолоджують до кімнатної температури, одержані злитки дроблять та...
Спосіб отримання термоелектричного самолегованого pbte p-типу
Номер патенту: 56631
Опубліковано: 25.01.2011
Автори: Фреїк Дмитро Михайлович, Галущак Мар'ян Олексійович, Борик Віктор Васильович, Матеїк Галина Дмитрівна
МПК: C30B 11/02
Мітки: термоелектричного, самолегованого, p-типу, отримання, спосіб
Формула / Реферат:
Спосіб отримання термоелектричного самолегованого РbТе р-типу, який полягає в тому, що вихідні речовини: свинець і телур розташовують у кварцовій вакуумованій ампулі, яку поміщають у піч і витримують при певній температурі, потім ампулу охолоджують до кімнатної температури, одержані злитки дроблять на фракції та здійснюють пресування порошку, який відрізняється тим, що вихідні речовини - свинець класу чистоти С-000 і телур - Т-ВЧ беруть у...
Спосіб отримання оптимізованих термоелектричних сплавів на основі телуриду свинцю n-типу
Номер патенту: 30390
Опубліковано: 25.02.2008
Автори: Дикун Наталія Іванівна, Борик Віктор Васильович, Фреїк Дмитро Михайлович
МПК: C01B 19/00, H01L 21/00
Мітки: оптимізованих, сплавів, отримання, телуриду, свинцю, термоелектричних, спосіб, n-типу, основі
Формула / Реферат:
Спосіб отримання оптимізованих термоелектричних сплавів на основі телуриду свинцю n-типу, який полягає в тому, що вихідні речовини розташовують у кварцовій вакуумованій ампулі і поміщають у піч, температура якої є вищою від температури плавлення вихідних речовин, ампулу з вихідними речовинами витримують при цій температурі до одержання сплаву, після чого ампулу охолоджують до кімнатної температури, одержані злитки дроблять та здійснюють...
Попередній патент: Спосіб отримання легованого сплаву pbte:ni n-типу
Випадковий патент: Вирівнюючий клапан для шахтної печі
