Пристрій нвч-термообробки пиломатеріалу

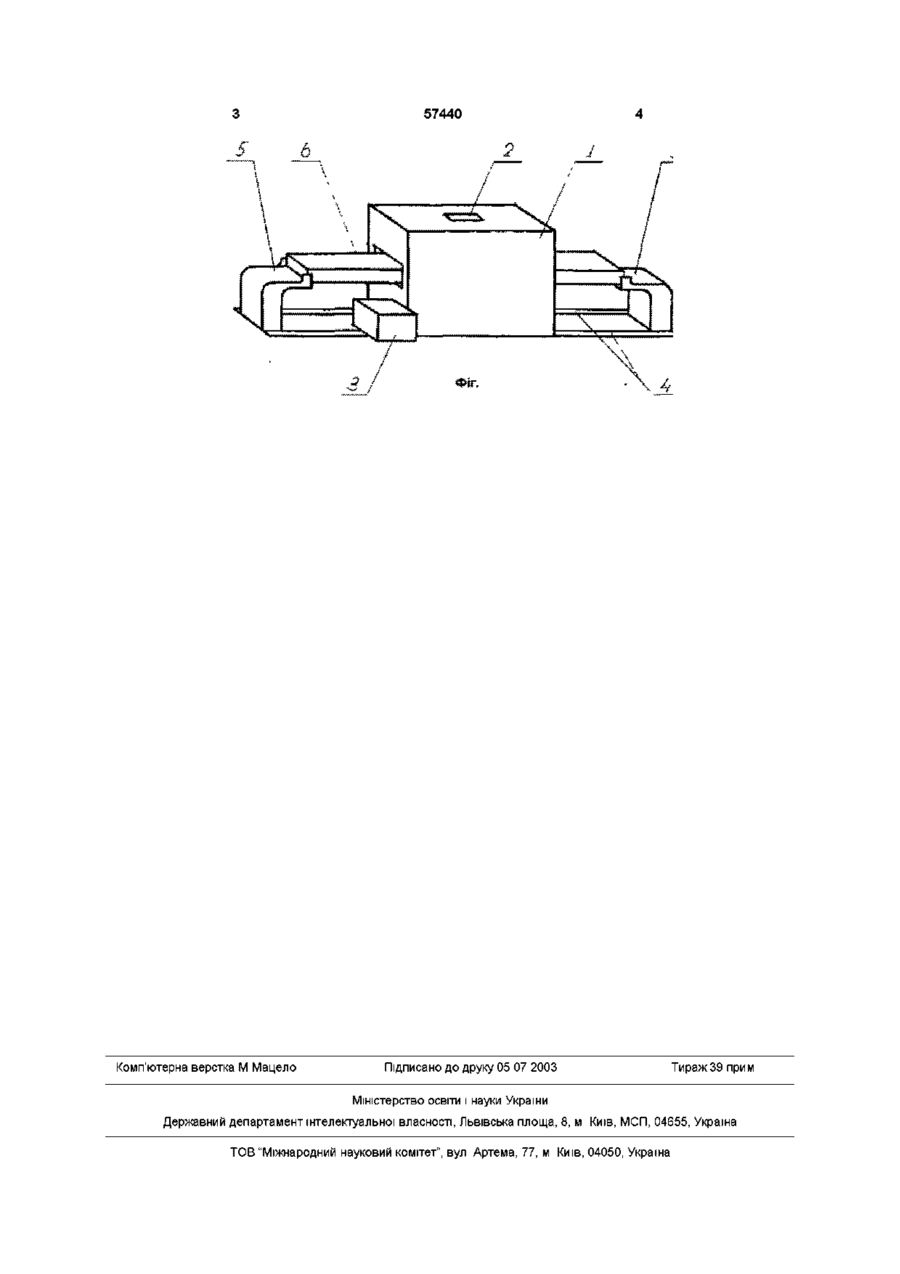

Пристрій НВЧ-термообробки пиломатеріалу, що містить камеру, в якій розташовано НВЧвипромінювач, який відрізняється тим, що камера з НВЧ-випромінювачем виконана з можливістю зворотно-поступального руху Винахід відноситься до НВЧ - техніки, яка використовує для нагріву мікрохвильове випромінювання Відомий пристрій (ПАТ 2056601 РФ, МПК 6F26B3/347), який містить камеру, контейнер, пристрій введення та виведення матеріалу що обробляється та пристрій введення НВЧ - енергії в камеру Випромінювач НВЧ - енергії виконано як відкритий кінець хвильоводу Проте, цім пристроєм неможливо отримати рівномірне розповсюдження мікрохвильового поля у камері Найближчим до запропонованого винаходу є малогабаритна НВЧ - камера для висушування пиломатеріалу (М Деревообробна промисловість, №4, 2001 р - прототип), що містить камеру, до якої підключено випромінювач НВЧ - енергії та забезпечується подача повітря, за допомогою центробіжного вентилятору, на дні камери встановлені направляючі по яким переміщується візок зі штабелем пиломатеріалу Проте, в пристрої, в якому конструктивно розміщені нерухомо один відносно другого випромінювач НВЧ - енергії та висушуваний пиломатеріал, розповсюдження електромагнітного мікрохвильового поля дуже нерівномірне, що призводить до зниження якості кінцевого продукту, а також до збільшення енерговитрат Задачею винаходу є створення пристрою НВЧ -термообробки пиломатеріалу, в якому за рахунок конструктивних особливостей можливо отримати однорідне мікрохвильове поле, а також знизити енерговитрати Це досягається тим, що пристрій НВЧ - термообробки пиломатеріалу, який містить камеру, в який розташовано НВЧ - випромінювач, виконано з можливістю з во ротно-поступового руху Виконання камери з можливістю з во ротно-поступового руху дозволяє отримати рівномірне розповсюдження мікрохвильового полю На фігурі 1 показано пристрій НВЧ - термообробки пиломатеріалу, що містить камеру 1 з НВЧ випромінювачем 2, розташовану між кронштейнами фіксуючого пристрою 5 3 зовнішньої сторони камери 1 розташовано блок 3, що забезпечує зворотно-поступовий рух камери по направляючим 4 Пристрій працює наступним чином Пиломатеріал 6 встановлюється у фіксуючий пристрій 5, при цьому камера розташована в одному з крайніх положень НВЧ - випромінювачу 2 задають необхідний режим теплової обробки пиломатеріалу Камера 1 з НВЧ - випромінювачем 2 рухаються вздовж пиломатеріалу з швидкістю встановленій згідно початкової та необхідної кінцевої вологості деревини Запропонований винахід може використовуватися у середніх та малих підприємствах деревообробної промисловості 1 ю 57440 Комп'ютерна верстка М Мацело Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
