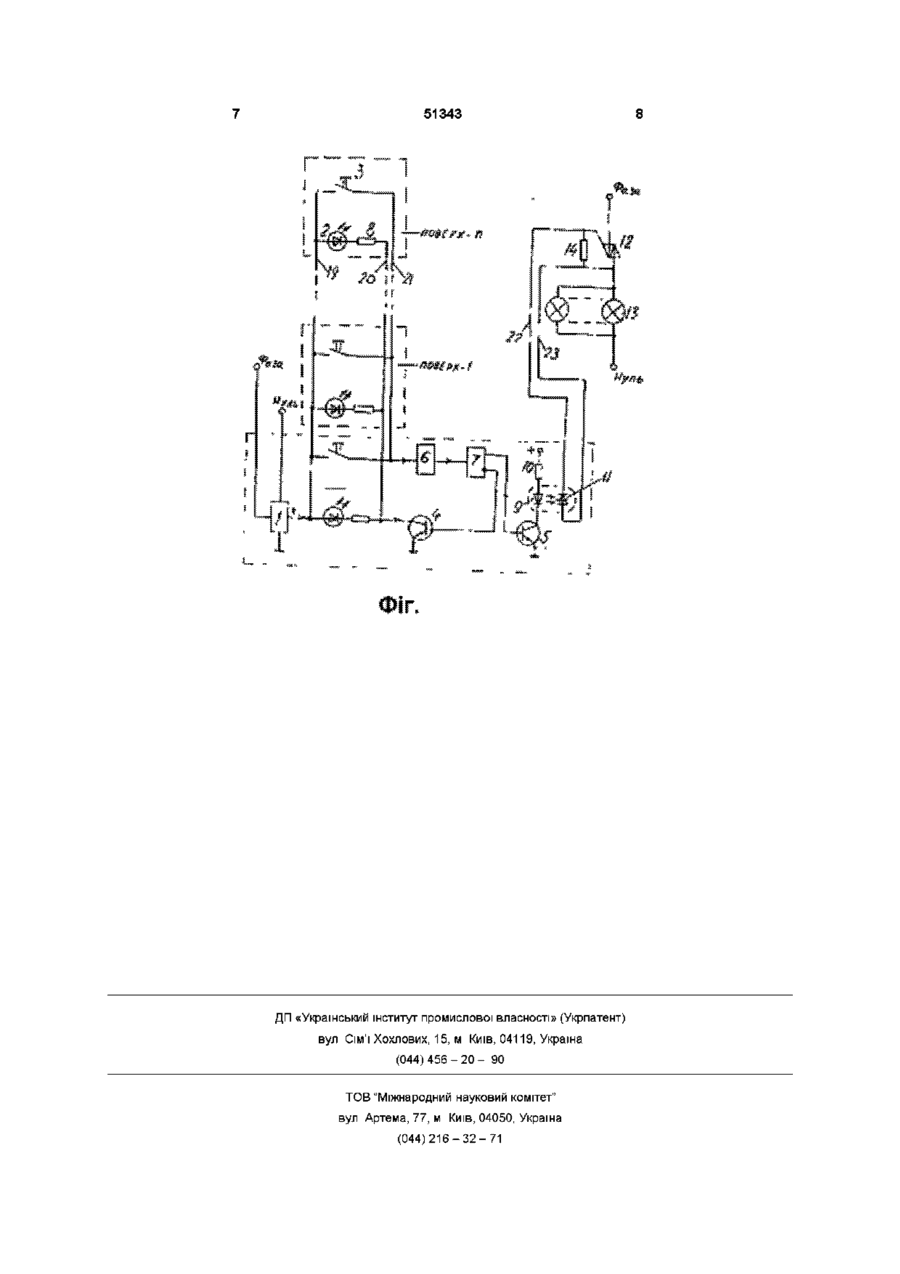

Пристрій дистанційного керування електролампами

Пристрій дистанційного керування електролампами, що містить вузол керування з замикаючим контактом, силовий ключ, СВІТЛОВІ індикатори та їх резистори, який відрізняється тим, що введені джерело низької напруги постійного струму, формувач імпульсів, тригер, перший та другий транзистори, другий та третій резистори, оптодиністор, причому джерело низької напруги постійного струму по першому входу з'єднано з фазним проводом електромережі, а по першому виходу з'єднано з нульовим проводом електромережі, те ж джерело по другому виходу - виходу "плюс" - з'єднано зі входами всіх світлодюдних індикаторів та всіх кнопок на всіх поверхах сходової клітини та в приміщенні консьєржа, другий вхід того ж джерела - вхід "мінус" - з'єднано з загальним проводом пристрою та емітерами першого та другого транзисторів, формувач імпульсів по входу з'єднано з виходами всіх кнопок, а по виходу формувач імпульсів з'єднано зі входом тригера, інверсний вихід тригера через базу першого транзистора та його колектор з'єднано з виходами перших резисторів, які з'єднані зі своїми світлодюдними індикаторами, прямий вихід тригера з'єднано з базою другого транзистора, колектор якого через світлопроменеву частину оптодиністора та другий резистор з'єднано з "плюсом" джерела низької напруги, катод світлоприймальної частини оптодиністора з'єднано з керуючим електродом семістора, а анод світлоприймальної частини з'єднано як зі входом електроламп, так і з силовим електродом семістора зі сторони основи семістора, силовий електрод семістора зі сторони керуючого електрода семістора з'єднано з фазним проводом електромережі, загальний вихід електроламп з'єднано з нульовим проводом електромережі, паралельно світлоприймальній частині оптодиністора підключено резистор третій, при цьому в приміщенні консьєржа на першому поверсі будинку розташована станція керування, яка містить джерело низької напруги, формувач імпульсів, тригер, перший та другий транзистори, оптодиністор та другий резистор, а також перший вузол керування з підсвіченням, який містить в одному корпусі з покришкою кнопку, світлодюдний індикатор з першим резистором, аналогічні вузли керування з підсвіченням розташовані на вертикальній СТІНЦІ на кожному поверсі сходової клітини на рівні очей людини, ці ж вузли з'єднані між собою та вузлом керування з підсвіченням в приміщенні консьєржа, ВІДПОВІДНО, трьома проводами керування, силовий вузол, який містить семістор та третій резистор, встановлено біля магістралі електроламп сходової клітини, світлоприймальна частина оптодиністора в станції керування з'єднана, ВІДПОВІДНО, З третім резистором в силовому вузлі двома проводами керування Винахід відноситься до обладнання експлуатації джерел електроосвітлення та може бути використаний, зокрема, для комутації однієї, чи декількох електроламп з декількох постів керування, наприклад, для керування електролампами сходових клітин житлових будинків, довгих коридорів чи галерей в промислових спорудах Відомий автоматичний вимикач з витримкою часу типа АВ-2, котрий повинен монтуватися на кожному поверсі сходових клітин для дочасної комутації групи електроламп Він мас витримку часу на вимкнуте становище електроламп від 1,5 до 3 хвилин / Журнал "Радио" № 9, 1970г / Цей вимикач не може врахувати реального часу, необхідного для перебування людини в зоні електроосвітлення Молода людина йде швидко, а стара людина йде поволі Найбільш близьким по своєму технічному змісту являється "Устройство для управления освещением" /Див а с 1453632, СРСР, НО 5В39/04 /, СО ^ со Ю 51343 шого та другого транзисторів, формувач імпульсів утримуюче кнопки керування, реле часу, силовий по входу з'єднано з виходами всіх кнопок, а по ключ, трьохобмоточний трансформатор, дві однавиходу формувач імпульсів з'єднано зі входом кові первинні обмотки, котрі включені послідовно в тригера, інверсний вихід тригера через базу перланцюги підключення електроламп, вторинна обшого транзистора та його колектор з'єднано з вимотка трансформатора підключена до вхідних ходами перших резисторів, які з'єднані зі своїми двох контактів реле часу, вихід котрого підключено світлодюдними індикаторами, прямий вихід тригедо управляючого входа силового ключа Паралера з'єднано з базою другого транзистора, колектор льно контактам кнопок керування включені неонові якого через світлопроменеву частину оптолампи, чи ІНШІ індикатори, послідовно з резистодшістора та другий резистор з'єднано з "плюсом" рами, для забезпечення пошуку кнопок керування джерела низької напруги, катод світлоприймальної в темряві частини оптодіністора з'єднано з керуючим електЦей пристрій також не може врахувати реальродом сімістора, а анод світлоприймальної частиного часу, необхідного для перебування людини в ни з'єднано як зі входом електроламп, так і з силозоні електроосвітлення Виключення електроламп вим електродом сімістора, зі сторони основи відбувається з витримкою часу, незалежно від сімістора, силовий електрод сімістора зі сторони того, чи потрібно людині світло, чи не потрібно Не керуючого електрода сімістора з'єднано з фазним розкрита схема реле часу, невдало застосовано проводом електромережі, загальний вихід електтрьохобмоточний трансформатор Тут занадто роламп з'єднано з нульовим проводом електромебагато заліза та МІДІ Тут дві обмотки підключені режі, паралельно світлоприймальній частині оптопослідовно з електролампами, тому це не звичайдшістора підключено резистор третій, при цьому, в ний трансформатор напруги, а трансформатор приміщенні консьєржа на першому поверсі будинструму, до вихідної обмотки якого підключено реле ку розташована станція керування, яка містить часу, а до такої обмотки пред'являють дуже серджерело низької напруги, формувач імпульсів, йозні вимоги по техніці безпеки, бо в випадку розтригер, перший та другий транзистори, оптодінісриву ланцюга в цій обмотці, напруга на апаратурі тор та другий резистор, а також перший вузол кедосягне 1000 вольт, що небезпечно для людини, рування з ПІДСВІТКОЮ, який містить в одному корпуяка обслуговує цю апаратуру сі з покришкою кнопку світлодиодний індикатор з В основу винаходу поставлено задачу обладпершим резистором, аналогічні вузли керування з нанню дистанційного керування електролампами ПІДСВІТКОЮ розташовані на вертикальній СТІНЦІ на шляхом кожному поверсі сходової клітини на рівні очей - використання для комутації електроламп людини, ці ж вузли з'єднані між собою та вузлом групи повторного тимчасового натиснення на кнокерування з ПІДСВІТКОЮ в приміщенні консьєржа, пку керування в любому вузлі керування, ВІДПОВІДНО, трьома проводами керування, силовий - використання для полегшення роботи сімісвузол, який містить сімістор та третій резистор, тора паралельного підключення до світлоприймавстановлено біля магістралі електроламп сходової льної частини оптодшістора багатоомного резисклітини, світлоприймальна частина оптодшістора в тора, станції керування з'єднана, ВІДПОВІДНО, З третім - використання формувача Імпульсів для перезистором в силовому вузлі двома проводами ретворення напруги з "плюс"-потенціала в "плюс"керування,/ імпульс, що дав змогу тригеру по черзі видавати в підсилювач сигнали то на його відкриття, то на Формувач імпульсів приведено в журналі "Райого закриття, дио" № 8, І986р, стор 33 - використання оптодшістора для передачі кеТригер - стандартна мікросхема руючого сигнала низької напруги в силову частину Сімістор та оптодіністор - серійні пристрою, На фіг зображена електрична блок - схема керування електролампами сходової клітини жит- забезпечити тригерне керування електролалового будинку мпами сходової клітини з кожного поверха та з приміщення консьєржа з допомогою розташованих Пристрій дистанційного керування електролав останніх вузлів керування з штовхачами та їх мпами містить джерело і низької напруги постійного струму, яке по першому входу з'єднано з фазПІДСВІТКОЮ ним проводом електромережі, а по першому Все це досягається тим, що в відоме обладвиходу з'єднано з нульовим проводом електроменання, що містить вузол керування з замикаючим режі Те ж джерело і по другому виходу - виходу контактом, силовий ключ, СВІТЛОВІ індикатори та їх "плюс" - з'єднано зі входами всіх світлодиодних резистори, введені джерело низької напруги поіндикаторів 2 та всіх кнопок 3 на всіх поверхах стійного струму, формувач імпульсів, тригер, персходової клітини та в приміщенні консьєржа, друший та другий транзистори, другий та третій резигий вхід того ж джерела 1 - вхід "мінус" - з'єднано з стори, оптодіністор, причому, джерело низької загальним проводом пристрою та емітерами пернапруги постійного струму по першому входу шого 4 та другого 5 транзисторів Формувач імпуз'єднано з фазним проводом електромережі, а по льсів 6 по входу з'єднано з виходами всіх кнопок першому виходу з'єднано з нульовим проводом З А по виходу формувач імпульсів 6 з'єднано зі електромережі, те ж джерело по другому виходу входом тригера 7 Інверсний вихід, тригера 7 через виходу "плюс" - з'єднано зі входами всіх світлодюбазу першого транзистора 4 та його колектор з'єддних індикаторів та всіх кнопок на всіх поверхах нано з виходами перших резисторів 8, які з'єднані сходової клітини та в приміщенні консьєржа, друзі своїми світлодиодними індикаторами 2 Прямий гий вхід того ж джерела - вхід "мінус" - з'єднано з вихід тригера 7 з'єднано з базою другого транзисзагальним проводом пристрою та емітерами пер 51343 тора 5, колектор якого через світлопроменеву часпроменева частина 9 оптодшістора, яка передала тину 9 оптодшістора та другий резистор 10 світло в світлоприймальну частину 11 оптодшістоз'єднано з "плюсом" джерела 1 низької напруги ра, який через керуючий вхід сімістора включив Катод світлоприймальної частини 11 оптодшістора сам сімістор 12 Останній підключив електролампи з'єднано з керуючим електродом сімістора 12 А 13 сходової клітини до електромережі Електроанод світлприймальної частини II з'єднано як зі лампи засвітилися входом електроламп 13, так і з силовим електроА людина йде по сходах пішки по освітленій дом сімістора 12 зі сторони основи сімістора 12 сходовій КЛІТИНІ, чи підіймається на свій поверх Силовий електрод сімістора 12 зі сторони керуюліфтом, відчиняє двері своєї квартири, вмикає чого електрода з'єднано з фазним проводом елекелектроосвітлення квартири, повертається до схотромережі Загальний вихід електроламп 13 з'єддової клітини, де бачить червоний вогник світлонано з нульовим проводом електромережі диодного індикатора 2 поруч з кнопкою З Паралельно світлоприймальній частині 11 оптодіЛюдина підходить до них імпульсно натискує ністора підключено резистор третій 14 В примікнопку кнопку 3 Вмить гасне електроосвітлення на щенні консьєржа на першому поверсі будинку розВСІЙ СХОДОВІЙ КЛІТИНІ ташована станція керування, яка містить джерело Трапилось в електросхемі слідуюче низької напруги 1, формувач імпульсів 6, тригер 7, Після натиску на кнопку 3 "плюс" - потенціал перший 4 та другий 5 транзистори, оптодшістор від джерела низької напруги І пройшов через фо9,11 та другий резистор 10, а також перший вузол рмувач імпульсів 6 і перетворився в "плюс" - імкерування з ПІДСВІТКОЮ, який містить в одному корпульс, прослідував далі на вхід тригера 7, останній пусі 15 з покришкою 16 кнопку 3, світлодиодний переключився в новий логічний стан, де на його індикатор 2 з першим резистором 8 Аналогічні прямому виході з'явився "нуль" - потенціал, який вузли керування з ПІДСВІТКОЮ розташовані на верзачинив другий транзистор 5 Через це загубила тикальній СТІНЦІ на кожному поверсі сходової клінапругу світлолроменева частина 9 оптодшістора, тини на рівні очей людини Ці ж вузли з'єднані між загубила світло світлоприймальна частина 11 опсобою та вузлом керування з ПІДСВІТКОЮ В примітодшістора, відключився оптодшістор, відключився щенні консьєржа, ВІДПОВІДНО, трьома проводами сімістор 12 Останній відключив електролампи 13 керування 19,20 та 21 Силовий вузол, який міссходових клітин від електромережі Електросхема тить сімістор 12 та третій резистор 14 встановлено прийшла в початковий стан біля магістралі електроламп 13 сходової клітини Завдяки першому транзистору 4, підключеноСвітлоприлмальна частина 11 оптодшістора в стаму до інверсного виходу тригера 7, СВІТЛОДИОДНІ нції керування з'єднана, ВІДПОВІДНО, з третім резиіндикатори 2 світять тільки тоді, коли електроламстором 14 в силовому вузлі двома проводами кепи 13 не світять Як тільки електролампи 13 засвірування 22 та 23 тяться, зразу виключаться СВІТЛОДИОДНІ індикатори 2 Людина відчиняє двері, які ведуть з вулиці на сходову клітину, і бачить перед собою червоний Для догляду за станом електроламп 13 в привогник світлодиодного індикатора 2, розташованоміщенні консьєржа встановлено перший вузол го поруч з кнопкою 3 в вузлі керування керування електролампами 13 з ПІДСВІТКОЮ ЯКЩО хтось забув своєчасно виключити електролампи Людина підходить до вогника та імпульсно на13, то це може виконати консьєрж в своєму притискує на кнопку 3 Вмить засвітяться всі електроміщенні з допомогою імпульсного натиску на кноплампи 13 сходової клітини ку З Трапилось в електросхемі слідуюче Після натиску на кнопку 3 "плюс"-потенціал від Одержано пристрій дистанційного керування джерела низької напруги 1 пройшов через формуелектролампами, де забезпечено тригерне керувач імпульсів 6 і перетворився в "плюс" - імпульс, вання електролампами сходової клітини житловопрослідував далі на вхід тригера 7, який переклюго будинку з кожного поверху сходової клітини та з чився в новий логічний стан, де на його прямому приміщення консьєржа з допомогою розташованих виході з'явився "плюс" - потенціал, який прийшов в цих місцях єдиних вузлів керування з ПІДСВІТКОЮ на другий транзистор 5 Останній відчинився Чемісця їх знаходження рез другий резистор 10 одержала напругу світло 51343 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
