Склад порошкового електрода
Номер патенту: 60984
Опубліковано: 11.07.2011
Автори: Чигарьов Валерій Васильович, Бережна Олена Валеріївна
Формула / Реферат
Склад порошкового електрода, який вміщує сталеву оболонку, нікель та борний ангідрид, який відрізняється тим, що склад додатково містить карбіди вольфраму, мідь та марганець при наступному співвідношенні компонентів складу шихти, мас. %:
карбіди вольфраму
45...65
мідь
13,8...25,8
нікель
4,6...8,6
марганець
4,6...8,6
борний ангідрид
1...2
сталева оболонка
решта.
Текст

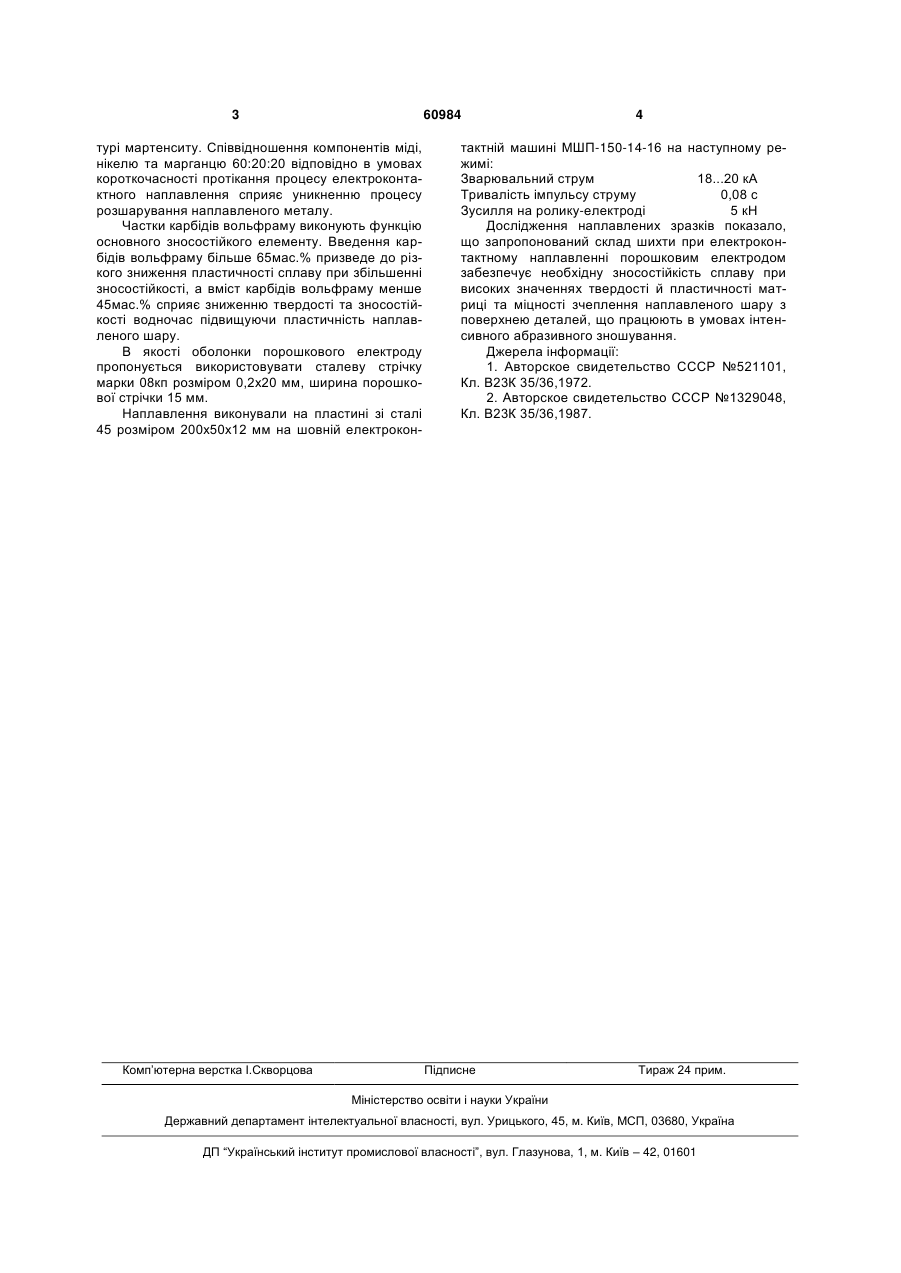

Склад порошкового електрода, який вміщує сталеву оболонку, нікель та борний ангідрид, який 3 60984 турі мартенситу. Співвідношення компонентів міді, нікелю та марганцю 60:20:20 відповідно в умовах короткочасності протікання процесу електроконтактного наплавлення сприяє уникненню процесу розшарування наплавленого металу. Частки карбідів вольфраму виконують функцію основного зносостійкого елементу. Введення карбідів вольфраму більше 65мас.% призведе до різкого зниження пластичності сплаву при збільшенні зносостійкості, а вміст карбідів вольфраму менше 45мас.% сприяє зниженню твердості та зносостійкості водночас підвищуючи пластичність наплавленого шару. В якості оболонки порошкового електроду пропонується використовувати сталеву стрічку марки 08кп розміром 0,2x20 мм, ширина порошкової стрічки 15 мм. Наплавлення виконували на пластині зі сталі 45 розміром 200х50х12 мм на шовній електрокон Комп’ютерна верстка І.Скворцова 4 тактній машині МШП-150-14-16 на наступному режимі: Зварювальний струм 18...20 кА Тривалість імпульсу струму 0,08 с Зусилля на ролику-електроді 5 кН Дослідження наплавлених зразків показало, що запропонований склад шихти при електроконтактному наплавленні порошковим електродом забезпечує необхідну зносостійкість сплаву при високих значеннях твердості й пластичності матриці та міцності зчеплення наплавленого шару з поверхнею деталей, що працюють в умовах інтенсивного абразивного зношування. Джерела інформації: 1. Авторское свидетельство СССР №521101, Кл. В23К 35/36,1972. 2. Авторское свидетельство СССР №1329048, Кл. В23К 35/36,1987. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюComposition of powdered electrode
Автори англійськоюChyhariov Valerii Vasyliovych, Berezhna Olena Valeriivna
Назва патенту російськоюСостав порошкового электрода
Автори російськоюЧигарев Валерий Васильевич, Бережная Елена Валерьевна
МПК / Мітки
МПК: B23K 35/30
Мітки: порошкового, склад, електрода
Код посилання
<a href="https://ua.patents.su/2-60984-sklad-poroshkovogo-elektroda.html" target="_blank" rel="follow" title="База патентів України">Склад порошкового електрода</a>
Склад порошкового електрода
Номер патенту: 54295
Опубліковано: 10.11.2010
Автори: Лисак Віталій Карпович, Бережна Олена Валеріївна, Пресняков Віктор Анатолійович
МПК: B23K 35/30
Мітки: електрода, порошкового, склад
Формула / Реферат:
Склад порошкового електрода, який вміщує ферохром, залізо, нікель, кобальт та борний ангідрид, який відрізняється тим, що склад додатково містить шаруваті з'єднання графіту при наступному співвідношенні компонентів складу шихти, мас. %: ферохром 50...60 залізо 10...12 нікель 19...24 кобальт 10...12 ...
Склад порошкового електрода
Номер патенту: 41190
Опубліковано: 12.05.2009
Автори: Донченко Євген Іванович, Лисак Віктор Карпович, Шевченко Олександр Валерійович
МПК: B23K 35/30
Мітки: порошкового, склад, електрода
Формула / Реферат:
Склад порошкового електрода, що містить рутиловий концентрат, сидерит, вуглець, ванадій, молібден, вольфрам, феротитан, який відрізняється тим, що додатково містить фтористий магній, гранулят ґрунтової емалі, лігатуру Ca-Mn-Si-Al-Fe, хромобор при наступному співвідношенні компонентів складу шихти, мас. %: рутиловий концентрат 5-8 сидерит 3-5 фтористий магній...
Склад порошкового дроту
Номер патенту: 39641
Опубліковано: 10.03.2009
Автори: Бойко Ігор Олександрович, Гринь Олександр Григорович, Івасенко Михайло Михайлович
МПК: B23K 35/30
Мітки: склад, порошкового, дроту
Формула / Реферат:
Склад порошкового дроту, що містить плавиковий шпат, рутиловий концентрат, мармур та залізний порошок, який відрізняється тим, що для оболонки використовується сталь 65Г та до складу шихти додатково вводиться феромарганець, ферокремній, алюмінієвий порошок, металевий хром та окисел ітербію, компоненти взяті у наступному співвідношенні, % мас.: плавиковий шпат 10,5-12,0 рутиловий концентрат ...
Склад самозахисного порошкового дроту
Номер патенту: 32719
Опубліковано: 26.05.2008
Автори: Гринь Олександр Григорович, Бойко Ігор Олександрович
МПК: B23K 35/30
Мітки: склад, дроту, самозахисного, порошкового
Формула / Реферат:
Склад самозахисного порошкового дроту, що містить стальну оболонку, заповнену плавиковим шпатом, мармуром, феротитаном, залізним порошком, який відрізняється тим, що оболонку виконано зі сталі 65Г та до складу шихти додатково введено перовськітовий концентрат, феромарганець, ферокремній, алюміній при наступному співвідношенні компонентів, % мас.: плавиковий шпат 4,0-6,0 мармур ...
Склад для самозахисного порошкового дроту
Номер патенту: 36226
Опубліковано: 27.10.2008
Автори: Гринь Олександр Григорович, Бойко Ігор Олександрович
МПК: B23K 35/30
Мітки: склад, дроту, порошкового, самозахисного
Формула / Реферат:
Склад для самозахисного порошкового дроту, що складається з оболонки і шихти, до складу якої входить плавиковий шпат, ферохром, феровольфрам, феромолібден, алюміній, феротитан, залізний порошок, який відрізняється тим, що для оболонки дроту використовують сталь 65Г та до складу шихти додатково вводять рутиловий концентрат і магнезит при наступному співвідношенні компонентів, % мас.: плавиковий шпат 2,1-2,8 ...
Попередній патент: Спосіб переробки фосфогіпсу
Наступний патент: Сепаратор зерна
Випадковий патент: Циліндровий замок з гнучким ключем
