Екологічно безпечний відеомонітор еом

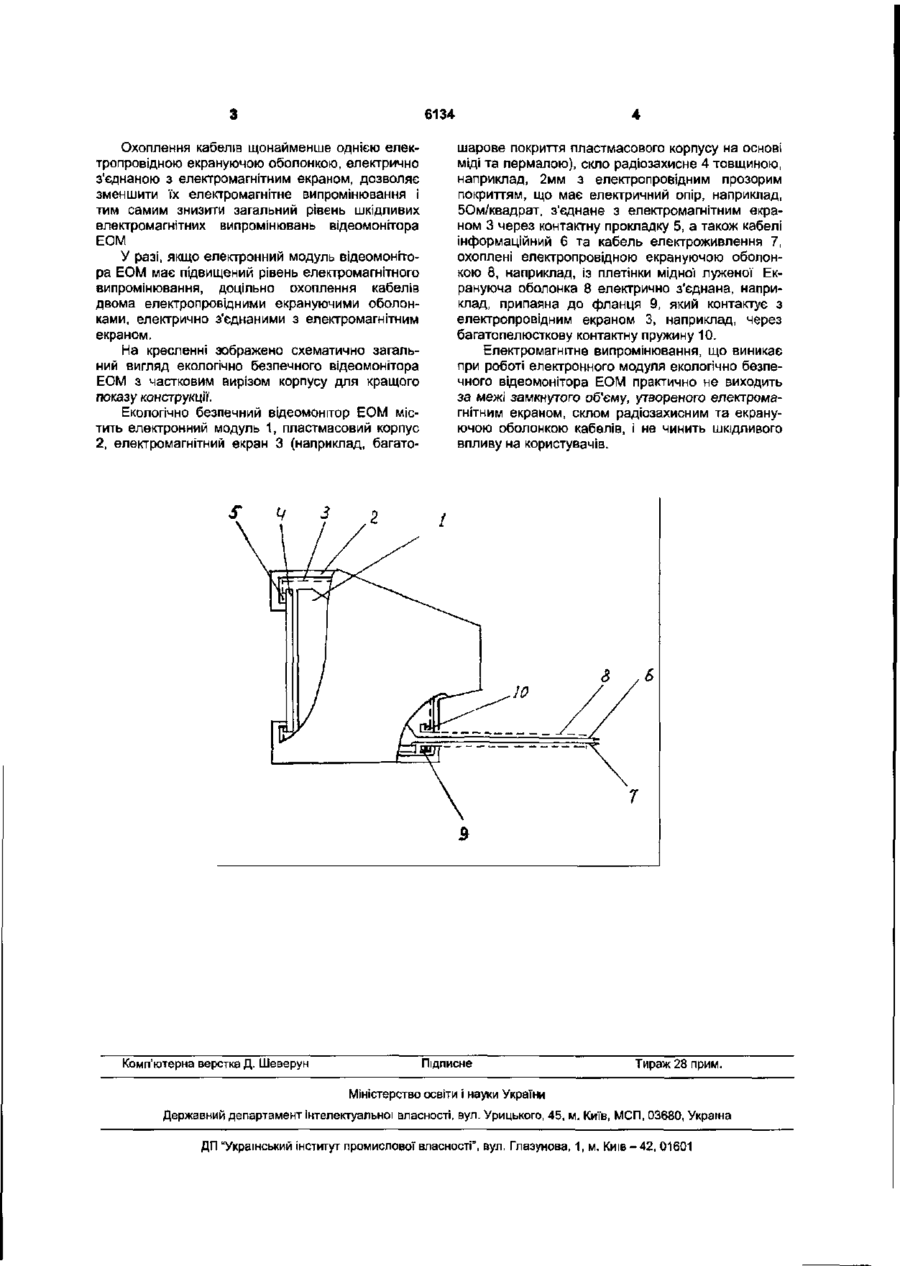

Екологічно безпечний відеомонітор ЕОМ, що містить електронний модуль, пластмасовий корпус, електромагнітний екран, скло радіозахисне, кабелі інформаційний і електроживлення, який відрізняється тим, що зазначені кабелі охоплені щонайменше однією електропровідною екрануючою оболонкою, електрично з'єднаною з електромагнітним екраном Корисна модель належить до галузі комп'ютерної та телекомунікаційної техніки і може бути використана при виробництві екологічно безпечних ЕОМ, зокрема, для закладів освіти Відомо відеомонітор ЕОМ, що містить електронний модуль з рідкокристалічною панеллю, пластмасовий корпус, електромагнітний екран, кабелі інформаційний і електроживлення [див., напр., відеомонітор ЕОМ SyncMaster 171N, фірми Samsung]. Недоліком такого відеомонітора ЕОМ є значний рівень шкідливих для здоров'я електромагнітних випромінювань в широкому діапазоні частот (від одиниць до тисячі мегагерц). Найбільш шкідливим з них вважаються випромінювання дециметрового діапазону (300МГц-1ГГц), оскільки вони поглинаються в основному внутрішніми органами людини, а також мають найбільший вплив на нервову систему Для органів зору найбільш шкідливим є випромінювання частотою вище 15МГц [див., напр , Крылов В.А., Юченкова Т.В. Защита от электромагнитных излучений. М., 1972] При цьому спід відмітити, що відповідно до безпорогової концепції", вірогідність шкідливих наслідків від дії електромагнітного випромінювання в першому наближенні пропорційна ступеню перевищення рівня штучного випромінювання над природним фоном [див., напр., Шевель Д М Электромагнитная безопасность. К., 2002] ційний і електроживлення [див., напр., відеомонітор ЕОМ SyncMaster 755 DFX, фірми Samsung]. Недоліком такого відеомонітора ЕОМ є значний рівень шкідливих для здоров'я електромагнітних випромінювань на частотах 10МГц-1ГГц, що обумовлено низькою ефективністю їх екранування, обмеженою високим електричним опором радіозахисного покриття на лицевій поверхні електронно-променевої трубки. Найбільш близьким за технічною суттю до запропонованого є вибраний за найближчий аналог, екранований відеомонітор ЕОМ, що містить пластмасовий корпус, електромагнітний екран, скло радіозахисне, кабелі інформаційний і електроживлення [Патент України №33619А, МПК Н05К9/00, 2001р.]. Недоліком найближчого аналога є недостатнє зниження шкідливих електромагнітних випромінювань, що обумовлено підвищеною випромінювальною здатністю кабельних систем. В основу корисної моделі поставлена задача удосконалення екранованого відеомонітора ЕОМ шляхом створення ново» сукупності взаємозв'язаних елементів, яка б дозволила забезпечити достатнє зниження рівня шкідливих електромагнітних випромінювань в широкому діапазоні частот. Поставлена задача вирішується тим, що в екранованому відеомоніторі ЕОМ, що містить електронний модуль, пластмасовий корпус, електромагнітний екран, скло радіозахисне, кабелі інформаційний і електроживлення, згідно з корисною моделлю, зазначені кабелі охоплені щонайменше однією електропровідною оболонкою, електрично з'єднаною з електромагнітним екраном. Відомо також відеомонітор ЕОМ, що містить електронний модуль з електронно-променевою трубкою, пластмасовий корпус, електромагнітний екран, покриття радіозахисне на лицевій поверхні електронно-променевої трубки, кабелі інформа CO со 6134 Охоплення кабелів щонайменше однією електропровідною екрануючою оболонкою, електрично з'єднаною з електромагнітним екраном, дозволяє зменшити їх електромагнітне випромінювання і тим самим знизити загальний рівень шкідливих електромагнітних випромінювань відеомонітора ЕОМ У разі, якщо електронний модуль відеомонітора ЕОМ має підвищений рівень електромагнітного випромінювання, доцільно охоплення кабелів двома електропровідними екрануючими оболонками, електрично з'єднаними з електромагнітним екраном. На кресленні зображено схематично загальний вигляд екологічно безпечного відеомонітора ЕОМ з частковим вирізом корпусу для кращого показу конструкції. Екологічно безпечний відеомонітор ЕОМ містить електронний модуль 1, пластмасовий корпус 2, електромагнітний екран 3 (наприклад, багато Комп'ютерна верстка Д. Шеверун шарове покриття пластмасового корпусу на основі міді та пермалою), скло радіозахисне 4 товщиною, наприклад, 2мм з електропровідним прозорим покриттям, що має електричний опір, наприклад, 5Ом/квадрат, з'єднане з електромагнітним екраном 3 через контактну прокладку 5, а також кабелі інформаційний 6 та кабель електроживлення 7, охоплені електропровідною екрануючою оболонкою 8, наприклад, із плетінки мідної луженої Екрануюча оболонка 8 електрично з'єднана, наприклад, припаяна до фланця 9, який контактує з електропровідним екраном 3, наприклад, через багатопелюсткову контактну пружину 10. Електромагнітне випромінювання, що виникає при роботі електронного модуля екологічно безпечного відеомонітора ЕОМ практично не виходить за межі замкнутого об'єму, утвореного електромагнітним екраном, склом радіозахисним та екрануючою оболонкою кабелів, і не чинить шкідливого впливу на користувачів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
