Формула / Реферат

1. Направляющий башмак подъемного сосуда, содержащий установленные на проводнике в корпусе боковые и лобовой вкладыши и элементы для их продольной фиксации, отличающийся тем, что, с целью повышения надежности, боковые грани лобового вкладыша и сопрягаемые с ними поверхности корпуса выполнены под углом, предотвращающим его перемещения в направлении проводника, а элемент для продольной фиксации лобового вкладыша содержит прикрепленный к корпусу клиновой замок, при этом башмак снабжен расположенной между одной из боковых граней лобового вкладыша и корпусом фиксирующей пластиной.

2. Направляющий башмак по п. 1, отличающийся тем, что он снабжен установленным в корпусе нажимным винтом для воздействия на фиксирующую пластину.

Текст

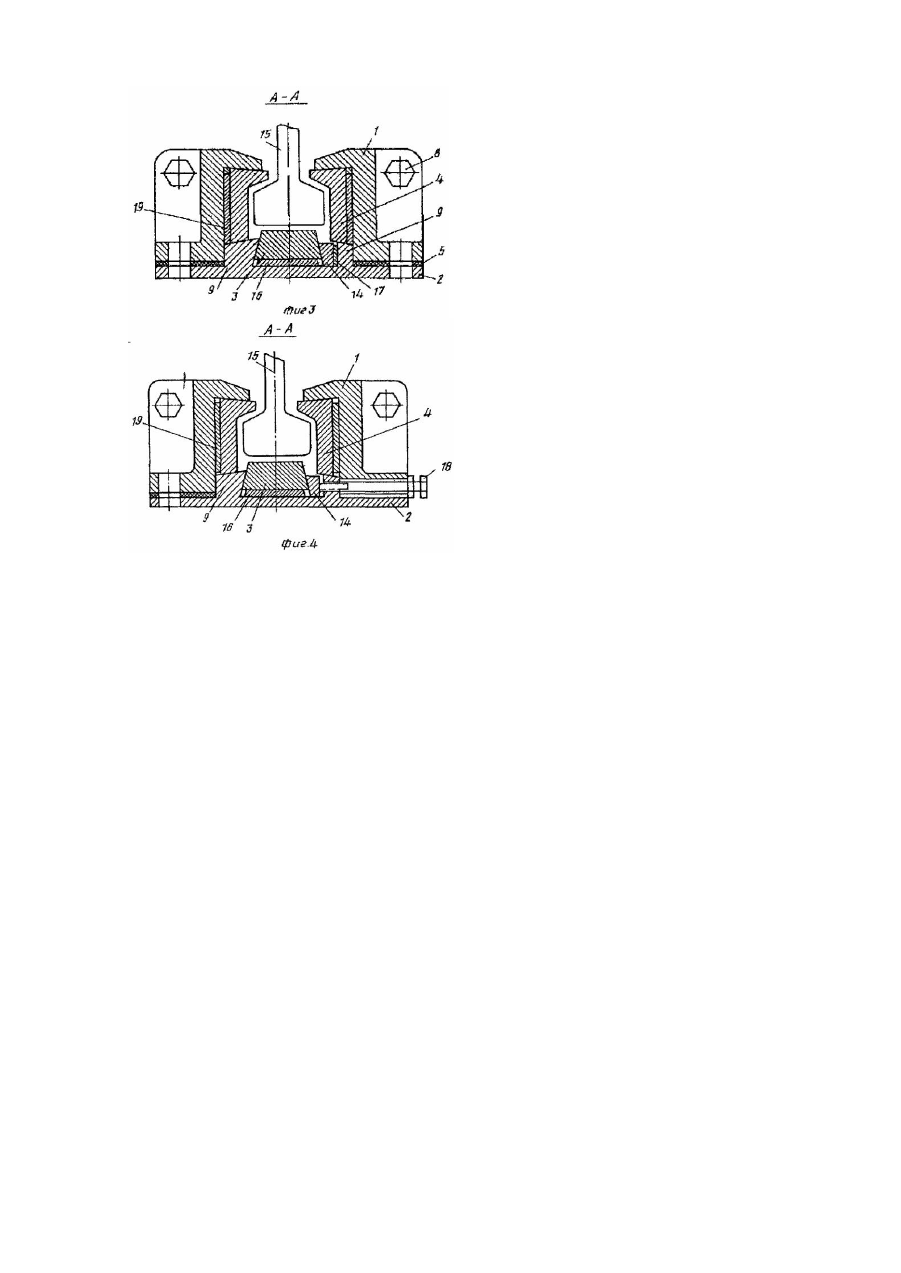

Изобретение относится к подъемно-транспортному машиностроению, в частности к подъемным сосудам, и предназначено для направления их движения в проводниках жесткой армировки вертикальных стволов шахт. Цель изобретения - повышение надежности в эксплуатации. На фиг. 1 изображен направляющий башмак в аксонометрии, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез А-А на фиг. 2; на фиг. 4 - то же, вариант с нажимным винтом. Направляющий башмак шахтного подъемного сосуда состоит из корпуса, выполненного из двух секций 1, основания 2, лобового 3 и боковых 4 сменных вкладышей, упруги х прокладок 5, торцовых накладок 6 и 7 (устройства продольной фиксации вкладышей) и болтов 8, соединяющих торцовые накладки с секциями корпуса. Вкладыши 3 и 4 расположены на опорах 9 в основании 2 и имеют скошенные грани для их фиксации в башмаке. Со стороны накладки 7 находится устройство для продольной фиксации лобового вкладыша, которое выполнено в виде клина 10, упоров 11 и болта 12, удерживающего клин. Другим концом лобовой вкладыш контактирует с прикрепленным к основанию упором 13. Одной боковой гранью он сопрягается с опорой 9 основания 2, другой - с фиксирующей пластиной 14, расположенной между вкладышем и второй опорой 9. Опора 9 и пластина 14 удерживают вкладыши от перемещения в направлении проводника 15. Лобовой вкладыш может занимать различное положение относительно направляющей и удерживается в корпусе с помощью прокладок 16 и 17 различной толщины. Фиксацию лобового вкладыша в нужном положении относительно проводника осуществляют с помощью нажимного винта 18. При этом нажимной винт 18 воздействует на пластину 14, а прокладка 17 отсутствует. При износе боковых вкладышей 4 между ними и секциями 1 корпуса устанавливают прокладки 19, компенсирующие износ вкладышей 4. При износе лобового вкладыша 3 и необходимости его перемещения в сторону проводника откручивают болт 12, выбивают клин 10, вынимают вкладыш 3 с пластиной 14 и прокладкой 17. Устанавливают прокладку 16, компенсирующую износ вкладыша, вкладыш с пластиной 14 и более тонкой прокладкой 17. При износе бокового вкладыша и необходимости его замены или перемещения в направлении проводника откручивают болты 8, снимают торцовую накладку 6, ослабляют болты, крепящие башмак к сосуду, и извлекают вкладыш 4 и устанавливают либо новый вкладыш, либо старый вкладыш с прокладкой 19, компенсирующий износ вкладыша. Закрепление вкладыша производят в обратном порядке.
