Подрібнюючий апарат

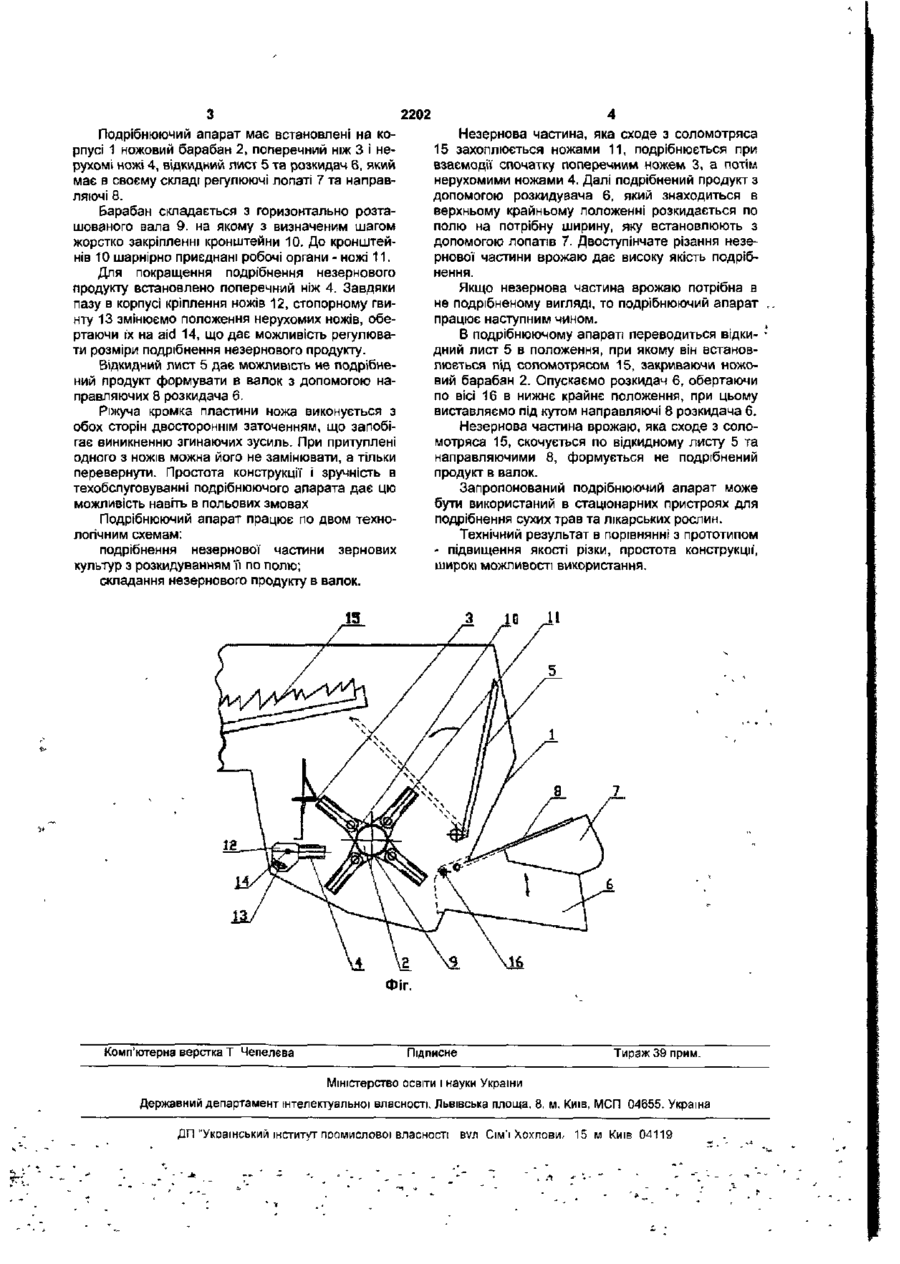

Подрібнюючий апарат, який містить корпус, вал з шарнірно закріпленими ножами, установленими перпендикулярно осі вала з можливістю взаємодії з П-подІбними протирізами, який відрізняється тим, що протирізи виконані в вигляді поперечного ножа з одностороннім заточенням та регулюючих нерухомих ножів з двостороннім заточенням з обох сторін, встановлених перпендикулярно осі вала, при цьому в апарат введено відкидний лист та розкидач, який складається з корпуса регулюючих лопатей і напрямних. Корисна модель відноситься до сільськогосподарського машинобудування, вдосконалює та покращує подрібнюючі апарати зернозбиральних комбайнів для подрібнення незернової частини врожаю, а також може використовуватись в стаціонарних пристроях для подрібнення сухих трав та лікарських рослин. Відомий подрібнювач до зернозбиральних комбайнів (А.Ф.Морозов "Зернозбиральні комбайни". М, Агропромвидавн, 1991) має подрібнюючий апарат, що складається з корпуса з встановленим валом, на якому встановленні нерухомо плоскі ножі та протиріз. Для транспортування подрібненого продукту використовується вентилятор, транспортуючий шнек. Недоліком відомого подрібнюючого апарата являється висока металоємкість, низька ремонтопригодність, підвищена енергоємність подрібнення і транспортування продукту при неможливості регулювати розміри фракцій вихідного продукту. Відомий подрібнюючий апарат, що є прототипом (патент України 24411 A, A01F12/40, A01D43/08), має вал з шарнірно закріпленими на опорах та з лопатками ножами, встановленими паралельно вісі вала з можливістю взаємодії з Пподібними протирізами. Ніж виконаний в вигляді пластини, встановлений перпендикулярно вісі вала, при цьому ніж має з однієї сторони ріжучу кромку. Ріжуча кромка ножа і робоча кромка лопатки зміцнена твердим сплавом. - Недоліками відомого подрібнюючого апарата є нетехнологічність конструкції, складне та дороге виготовлення ріжучих елементів, неможливість регулювати розміри довжини вихідного продукту та погана якість подрібнення В основу корисної моделі поставлена задача, вдосконалити конструкцію подрібнюючого апарата та покращити якість подрібнення шляхом подвійної різки Поставлена задача вирішується тим, що в конструкцію подрібнюючого апарата вводиться поперечний ніж, ряд нерухомих регулюючих ножів, відкидний лист та розкидач. Запропонований подрібнюючий апарат має ножовий барабан, регулюючий поперечний ніж і ряд регулюючих нерухомих ножів, відкидний лист, регулюючий розкидач Ножі НОЖОВОГО барабана шарнірне встановлені перпендикулярно aid вала і взаємодіють з нерухомими ножами. Поперечний ніж, що має регулюючий паз та відкидний лист встановленні паралельно вісі вала, нерухомі ножі встановленні в ножеутримувачі перпендикулярно вісі вала, Корпус ножеутримувача має паз, який дозволяє регулювати довжину подрібненого продукту. Всі ножі, крім поперечного ножа мають з обох сторін двостороннє заточення. Розкидач складається з корпуса, регулюючих лопагів та направляючих. Заявлена корисна модель пояснюється з допомогою креслення, на якому зображено вид збоку, оозріз. . . о CM CM 2202 Подрібнюючий апарат має встановлені на корпусі 1 ножовий барабан 2, поперечний ніж 3 і нерухомі ножі 4, відкидний лист 5 та розкидач 6, який має в своєму складі регулюючі лопаті 7 та направляючі 8. Барабан складається з горизонтально розташованого вала 9. на якому з визначеним шагом жорстко закріпленні кронштейни 10. До кронштейнів 10 шарнірно приєднані робочі органи - ножі 11. Для покращення подрібнення незернового продукту встановлено поперечний ніж 4. Завдяки пазу в корпусі кріплення ножів 12, стопорному гвинту 13 змінюємо положення нерухомих ножів, обертаючи їх на aid 14, що дає можливість регулювати розміри подрібнення незернового продукту. Відкидний лист 5 дає МОЖЛИВІСТЬ не подрібнений продукт формувати в валок з допомогою направляючих 8 розкидача 6. Ріжуча кромка пластини ножа виконується з обох сторін двостороннім заточенням, що запобігає виникненню згинаючих зусиль. При притуплені одного з ножів можна його не замінювати, а тільки перевернути. Простота конструкції і зручність в техобслуговуванні подрібнюючого апарата дає цю можливість навіть в польових змовах Подрібнюючий апарат працює по двом технологічним схемам: подрібнення незернової частини зернових культур з розкидуванням її по полю; складання незернового продукту в валок. Незернова частина, яка сходе з соломотряса 15 захоплюється ножами 11, подрібнюється при взаємодії спочатку поперечним ножем 3, а потім нерухомими ножами 4. Далі подрібнений продукт з допомогою розкидувача 6, який знаходиться в верхньому крайньому положенні розкидається по полю на потрібну ширину, яку встановлюють з допомогою лопатів 7. Двоступінчате різання незернової частини врожаю дає високу якість подрібнення. Якщо незернова частина врожаю потрібна в не подрібненому вигляді, то подрібнюючий апарат працює наступним чином. В подрібнюючому апараті переводиться відкидний лист 5 в положення, при якому він встановлюється під соломотрясом 15, закриваючи ножовий барабан 2. Опускаємо розкидач 6, обертаючи по вісі 16 в нижнє крайнє положення, при цьому виставляємо під кутом направляючі 8 розкидача 6. Незернова частина врожаю, яка сходе з соломотряса 15, скочується по відкидному листу 5 та направляючими 8, формується не подрібнений продукт в валок. Запропонований подрібнюючий апарат може бути використаний в стаціонарних пристроях для подрібнення сухих трав та лікарських рослин. Технічний результат в порівнянні з прототипом - підвищення якості різки, простота конструкції', широкі можливості використання. ІЗ Фіг. Комп'ютерна верстка Т Чепелєва Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності. Львівська площа, 8, м. Київ, МСП 04655. Україна ДП "Український ІНСТИТУТ промислової власності вул Сім'ї Хохлови, 15 м Київ 04119
