Гідропіскоструменевий перфоратор

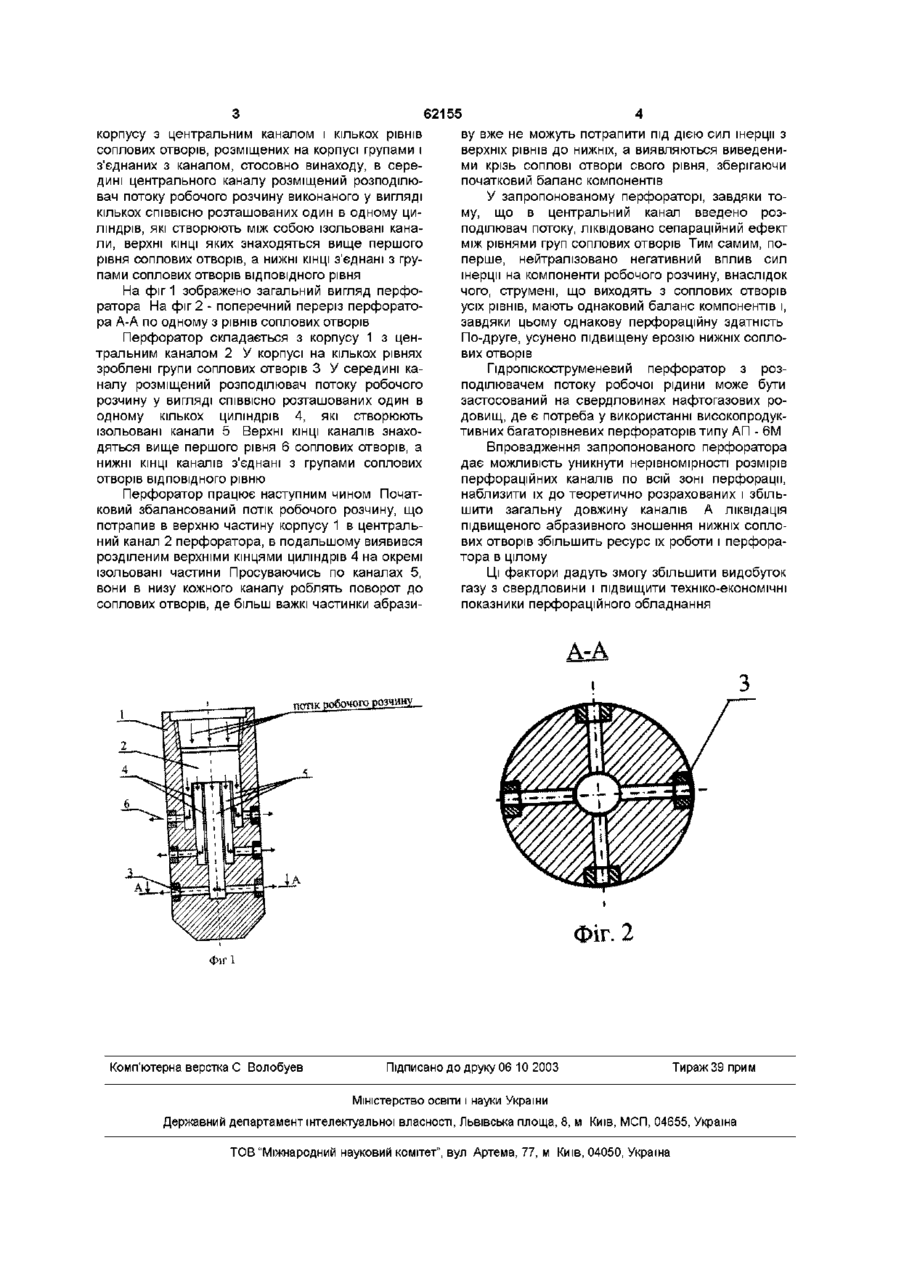

Гідропіскоструменевий перфоратор, що складається з циліндричного корпусу з центральним каналом і соплових отворів, розміщених на корпусі групами на кількох рівнях і з'єднаних з центральним каналом, який відрізняється тим, що в середині центрального каналу розміщений розподільник потоку робочого розчину, виконаний у вигляді кількох СПІВВІСНО розташованих один в одному циліндрів, які створюють між собою ізольовані канали, верхні КІНЦІ яких знаходяться вище першого рівня соплових отворів, а нижні КІНЦІ з'єднані з групами соплових отворів ВІДПОВІДНОГО рівня Винахід відноситься до гірничої промисловості, а саме, до підземного устаткування газових і нафтогазових свердловин Відомий перфоратор, що складається з корпусу і соплових отворів, які розташовані по колу корпусу на одному рівні (див PC Яремийчук, Ю Д Качмар Вскрытие продуктивных горизонтов и освоение скважин - Львов, Вища школа Издательство при Львовском университете, 1982 - с 37-38) Проте такий перфоратор має низьку продуктивність, тому що за одну установку в колоні на заданій глибині він пробиває в колекторі тільки один ряд перфораційних каналів Для пробивання наступного ряду отворів треба зупинити процес подачі робочого розчину, встановити перфоратор на новому рівні і відновити подачу розчину, що потребує додаткових затрат часу Найбільш близьким до запропонованого є перфоратор, який складається з циліндричного корпусу з центральним каналом і кількох рівнів соплових отворів, розміщених на корпусі групами і з'єднаних з центральним каналом (див Р С Яремийчук, Ю Д Качмар Вскрытие продуктивных горизонтов и освоение скважин -Львов, Вища школа Издательство при Львовском университете, 1982 -с 39-62) Недоліком цієї конструкції є наявність сепараційного ефекту між рівнями груп соплових отворів, внаслідок чого виникає порушення балансу компонентів робочого розчину Потік розчину, що поступово просувається по центральному каналу перфоратора, розподіляється на окремі частини по сопловим отворам, змінює свій напрямок і рухається в боки При цьому на компоненти розчину впливають сили інерції, які намагаються зберегти прямолінійність напрямку потоку Величина цих сил залежить від швидкості і маси компонентів На більш важкі частинки абразиву, які присутні в розчині, сили інерції будуть чинити більшу дію, ніж на легкі Тому під дією цих сил важкі частинки не встигнуть повернути на перших рівнях соплових отворів і будуть рухатися по центральному каналу далі, проникаючи на наступні рівні Тим самим, на рівнях соплових отворів виникає сепараційний ефект, внаслідок якого струмені перфораційного розчину, що виходять з верхніх рівнів соплових отворів, будуть мати невелику концентрацію абразиву, а нижні збільшену Проте відомо, що довжина каналів, що створюються перфоратором у свердловині, пов'язана з концентрацією абразиву в розчині Зменшення КІЛЬКОСТІ абразиву нижче оптимальної величини призводить до скорочення довжини каналів, а збільшення його, на довжину каналів майже не впливає, хоча кінетична енергія струменів зростає залежно від маси абразиву Це призводить до створення різних за розмірами каналів, які значно відрізняються від теоретичних Іншим негативним наслідком сепараційного ефекту є підвищене абразивне зношення нижніх груп соплових отворів, що скорочує їх ресурс роботи Задачею даного винаходу є усунення сепараційного ефекту між рівнями соплових отворів Для вирішення поставленої задачі у відомому перфораторі, який складається з циліндричного ю ю (О 62155 корпусу з центральним каналом і кількох рівнів ву вже не можуть потрапити під дією сил інерції з соплових отворів, розміщених на корпусі групами і верхніх рівнів до нижніх, а виявляються виведениз'єднаних з каналом, стосовно винаходу, в сереми крізь соплові отвори свого рівня, зберігаючи дині центрального каналу розміщений розподілюпочатковий баланс компонентів вач потоку робочого розчину виконаного у вигляді У запропонованому перфораторі, завдяки токількох СПІВВІСНО розташованих один в одному циму, що в центральний канал введено розліндрів, які створюють між собою ізольовані канаподілювач потоку, ліквідовано сепараційний ефект ли, верхні КІНЦІ яких знаходяться вище першого між рівнями груп соплових отворів Тим самим, порівня соплових отворів, а нижні КІНЦІ з'єднані з груперше, нейтралізовано негативний вплив сил пами соплових отворів ВІДПОВІДНОГО рівня інерції на компоненти робочого розчину, внаслідок чого, струмені, що виходять з соплових отворів На фіг 1 зображено загальний вигляд перфоусіх рівнів, мають однаковий баланс компонентів і, ратора На фіг 2 - поперечний переріз перфоратозавдяки цьому однакову перфораційну здатність ра А-А по одному з рівнів соплових отворів По-друге, усунено підвищену ерозію нижніх соплоПерфоратор складається з корпусу 1 з ценвих отворів тральним каналом 2 У корпусі на кількох рівнях зроблені групи соплових отворів З У середині каГідропіскоструменевий перфоратор з розналу розміщений розподілювач потоку робочого поділювачем потоку робочої рідини може бути розчину у вигляді СПІВВІСНО розташованих один в застосований на свердловинах нафтогазових роодному кількох циліндрів 4, які створюють довищ, де є потреба у використанні високопродукізольовані канали 5 Верхні КІНЦІ каналів знахотивних багаторівневих перфораторів типу АП - 6М дяться вище першого рівня 6 соплових отворів, а Впровадження запропонованого перфоратора нижні КІНЦІ каналів з'єднані з групами соплових дає можливість уникнути нерівномірності розмірів отворів ВІДПОВІДНОГО рівню перфораційних каналів по всій зоні перфорації, наблизити їх до теоретично розрахованих і збільПерфоратор працює наступним чином Початшити загальну довжину каналів А ліквідація ковий збалансований потік робочого розчину, що підвищеного абразивного зношення нижніх соплопотрапив в верхню частину корпусу 1 в центральвих отворів збільшить ресурс їх роботи і перфораний канал 2 перфоратора, в подальшому виявився тора в цілому розділеним верхніми кінцями циліндрів 4 на окремі ізольовані частини Просуваючись по каналах 5, Ці фактори дадуть змогу збільшити видобуток вони в низу кожного каналу роблять поворот до газу з свердловини і підвищити техніко-економічні соплових отворів, де більш важкі частинки абразипоказники перфораційного обладнання А-А Фіг. 2 фіг 1 Комп'ютерна верстка С Волобуев Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
