Висівний апарат

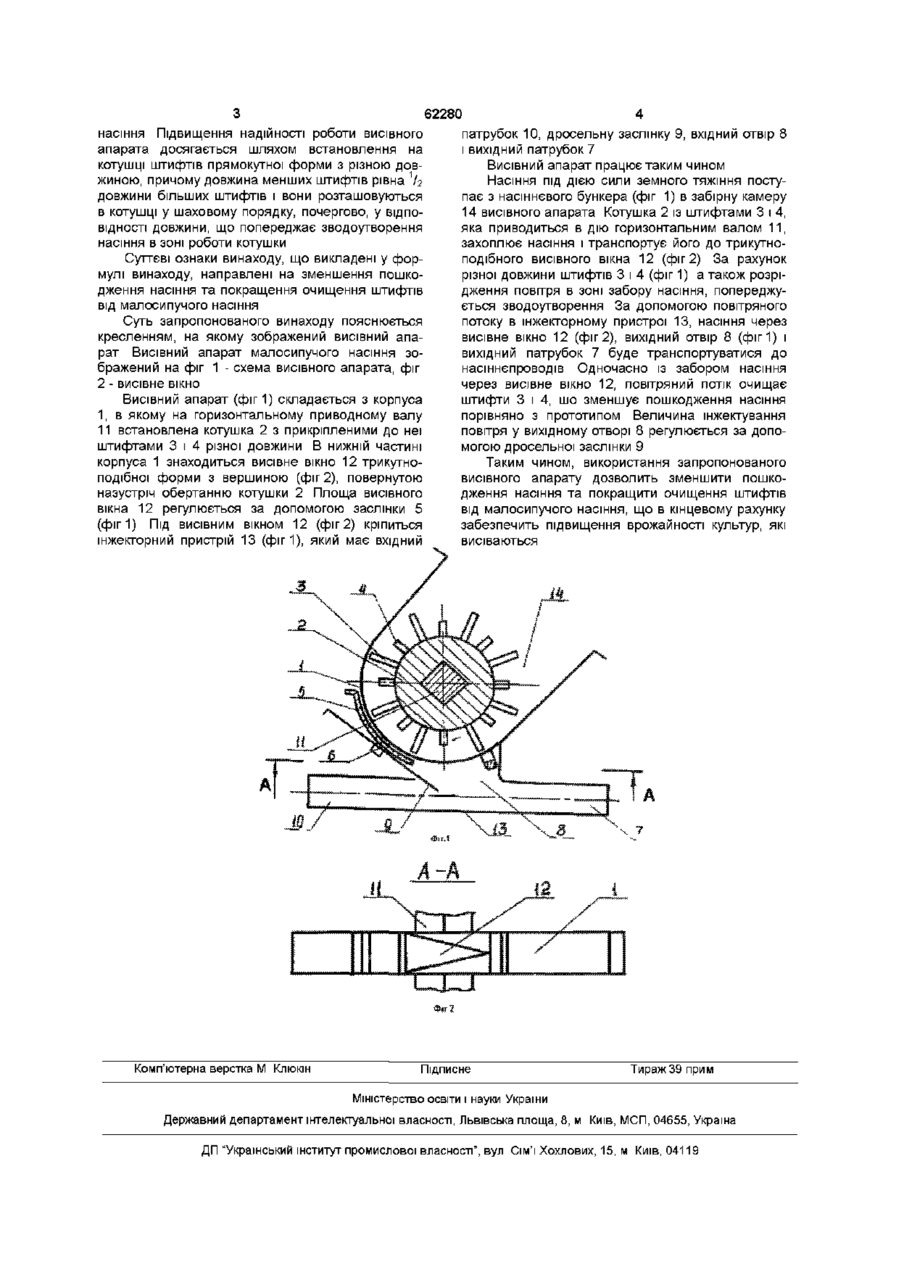

1 Висівний апарат, що містить корпус з висівним вікном, в середині якого на горизонтальному валу знаходиться котушка з штифтами прямокутної форми та інжекторним пристроєм, який відріз няється тим, що висівне вікно виконане у вигляді трикутної форми з вершиною проти напрямку обертання котушки 2 Висівний апарат за п 1, який відрізняється тим, що інжекторний пристрій виконаний з забором повітря в зоні подачі насіння у вихідний отвір 3 Висівний апарат за пп 1, 2, який відрізняється тим, що штифти прямокутної форми виконані різної довжини, причому довжина коротких штифтів дорівнює 1/2 довжини більших штифтів 4 Висівний апарат за пп 1-3, який відрізняється тим, що штифти розташовані на котушці в шаховому порядку, почергово, у ВІДПОВІДНОСТІ до довжини Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема, до висівних апаратів, які можуть бути використані у сівалках для висіву малосипучого насіння трав, лікарських рослин та овочевих культур Відомий ВИСІВНИЙ апарат призначений для висіву малосипучого матеріалу (Карпенко А И , Харламов В М Сельскохозяйственные машины - М Колос 1983 -С 127-132) Недоліком такого висівного апарату є те, що він має низьку надійність роботи з малосипучим насінням, а також надмірне пошкодження насіння і погану якість висіву Крім того, цей висівний апарат недієздатний при ВИСІВІ насіння, яке опушене волокнами, наприклад, див'ясил високий і золотушик канадський Найбільш близьким аналогам до винаходу по технологічному і конструктивному процесу є висівний апарат, який включає корпус з висівним вікном в днищі В середині корпуса, на горизонтальному валі встановлена котушка з виштовхувальними штифтами Т-подібної або Г-подібної форми та очисний пристрій (а с № 1139381, СРСР, кл А01С7/12, бюл №6, 1985р) Проте, у вказаному апараті досить низька рівномірність дозування малосипучого волокнистого матеріалу Це пояснюється тим, що після попадання насіннєвого матеріалу в зону викидання під дією сили земного тяжіння, процес проходить пор ційно по прямій, якою закінчується висівне вікно Під час очищення штифтів очисним пристроєм насіння пошкоджується, а між очисним пристроєм і задньою стінкою корпуса апарата створюється пасивна зона, яка затримує подачу насіннєвого матеріалу до висівного вікна, погіршуючи тим самим рівномірність висіву Також слід ВІДМІТИТИ, ЩО Г-подібні або Т-подібні штифти, якими обладнується висівний апарат, погано входять у волокнистий матеріал, який висівається, що також негативно впливає на рівномірність висіву насіння В основу винаходу поставлена задача вдосконалення висівного апарата, в якому, застосувавши штифти прямої форми, зменшиться пошкодження насіння та покращиться очищення штифтів від малосипучого насіння Задачею винаходу є покращення рівномірності висіву малосипучого насіння, яке опушене волокнами, зменшення пошкодження насіння та підвищення надійності роботи висівного апарата, а отже і якості сівби Поставлена задача вирішується тим, що для покращення рівномірності висівне вікно має трикутну форму з вершиною проти напрямку обертання котушки, причому висота трикутника є кратною не менше двом крокам між штифтами Зменшення пошкодження насіння досягається інжектуванням повітря насіння із корпуса висівного апарата, з одночасним очищенням штифтів від малосипучого О 00 (О 62280 насіння Підвищення надійності роботи висівного апарата досягається шляхом встановлення на котушці штифтів прямокутної форми з різною довжиною, причому довжина менших штифтів рівна 1/г довжини більших штифтів і вони розташовуються в котушці у шаховому порядку, почергово, у ВІДПОВІДНОСТІ довжини, що попереджає зводоутворення насіння в зоні роботи котушки Суттєві ознаки винаходу, що викладені у формулі винаходу, направлені на зменшення пошкодження насіння та покращення очищення штифтів від малосипучого насіння Суть запропонованого винаходу пояснюється кресленням, на якому зображений висівний апарат Висівний апарат малосипучого насіння зображений на фіг 1 - схема висівного апарата, фіг 2 - висівне вікно Висівний апарат (фиг 1) складається з корпуса 1, в якому на горизонтальному приводному валу 11 встановлена котушка 2 з прикріпленими до неї штифтами 3 і 4 різної довжини В нижній частині корпуса 1 знаходиться висівне вікно 12 трикутноподібної форми з вершиною (фіг 2), повернутою назустріч обертанню котушки 2 Площа висівного вікна 12 регулюється за допомогою заслінки 5 (фіг 1) Під ВИСІВНИМ ВІКНОМ 12 (фіг 2) кріпиться інжекторний пристрій 13 (фіг1), який має вхідний Комп'ютерна верстка М Клюкш патрубок 10, дросельну заслінку 9, вхідний отвір 8 і вихідний патрубок 7 Висівний апарат працює таким чином Насіння під дією сили земного тяжіння поступає з насіннєвого бункера (фіг 1) в забірну камеру 14 висівного апарата Котушка 2 із штифтами 3 і 4, яка приводиться в дію горизонтальним валом 1 1 , захоплює насіння і транспортує його до трикутноподібного висівного вікна 12 (фіг 2) За рахунок різної довжини штифтів 3 і 4 (фіг 1) а також розрідження повітря в зоні забору насіння, попереджується зводоутворення За допомогою повітряного потоку в інжекторному пристрої 13, насіння через висівне вікно 12 (фіг 2), вихідний отвір 8 (фиг 1) і вихідний патрубок 7 буде транспортуватися до насіннєпроводів Одночасно із забором насіння через висівне вікно 12, повітряний потік очищає штифти 3 і 4, шо зменшує пошкодження насіння порівняно з прототипом Величина інжектування повітря у вихідному отворі 8 регулюється за допомогою дросельної заслінки 9 Таким чином, використання запропонованого висівного апарату дозволить зменшити пошкодження насіння та покращити очищення штифтів від малосипучого насіння, що в кінцевому рахунку забезпечить підвищення врожайності культур, які висіваються Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
