Спосіб розмірної обробки електричною дугою тіл обертання
Формула / Реферат
Спосіб розмірної обробки електричною дугою тіл обертання, при якому обертають електрод-заготовку з радіальною й осьовою його подачею, при цьому нагнітають робоче середовище в міжелектродний зазор, який відрізняється тим, що обробку здійснюють непрофільованим електродом-інструментом (наприклад дротом, фольгою чи стрічкою) при неперервному русі його в зоні обробки в напрямку, що збігається з напрямком однобічного потоку робочого середовища (наприклад повітря чи води) у міжелектродному зазорі та є зворотним до напрямку обертання електрода-заготовки, причому зустрічні колові швидкості обертання електродів, діаметр дроту, товщину фольги або стрічки регулюють в залежності від умов обробки.
Текст

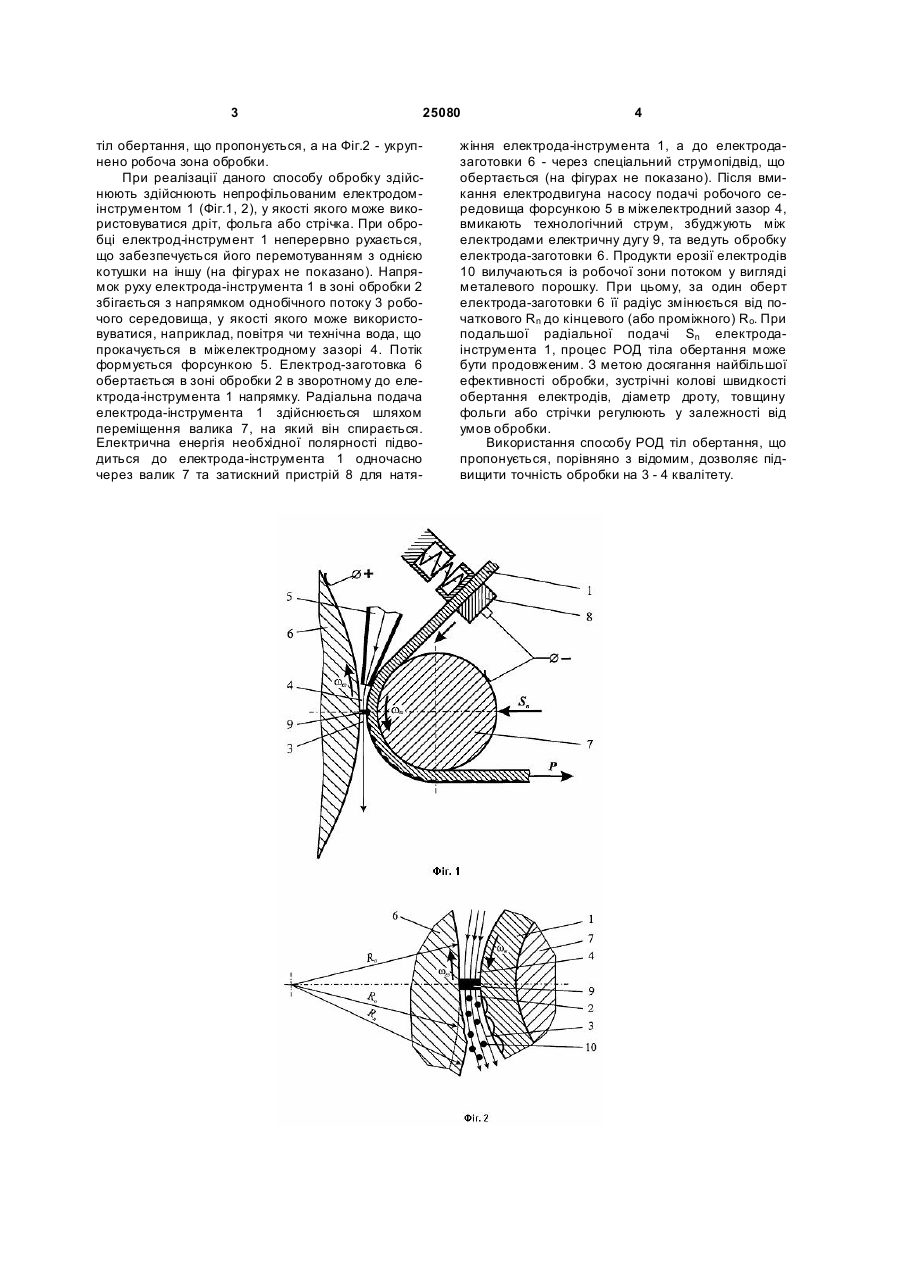

Спосіб розмірної обробки електричною дугою тіл обертання, при якому обертають електродзаготовку з радіальною й осьовою його подачею, при цьому нагнітають робоче середовище в міжелектродний зазор, який відрізняється тим, що 3 25080 тіл обертання, що пропонується, а на Фіг.2 - укрупнено робоча зона обробки. При реалізації даного способу обробку здійснюють здійснюють непрофільованим електродомінструментом 1 (Фіг.1, 2), у якості якого може використовуватися дріт, фольга або стрічка. При обробці електрод-інструмент 1 неперервно рухається, що забезпечується його перемотуванням з однією котушки на іншу (на фігурах не показано). Напрямок руху електрода-інструмента 1 в зоні обробки 2 збігається з напрямком однобічного потоку 3 робочого середовища, у якості якого може використовуватися, наприклад, повітря чи технічна вода, що прокачується в міжелектродному зазорі 4. Потік формується форсункою 5. Електрод-заготовка 6 обертається в зоні обробки 2 в зворотному до електрода-інструмента 1 напрямку. Радіальна подача електрода-інструмента 1 здійснюється шляхом переміщення валика 7, на який він спирається. Електрична енергія необхідної полярності підводиться до електрода-інструмента 1 одночасно через валик 7 та затискний пристрій 8 для натя 4 жіння електрода-інструмента 1, а до електродазаготовки 6 - через спеціальний струмопідвід, що обертається (на фігурах не показано). Після вмикання електродвигуна насосу подачі робочого середовища форсункою 5 в міжелектродний зазор 4, вмикають технологічний струм, збуджують між електродами електричну дугу 9, та ведуть обробку електрода-заготовки 6. Продукти ерозії електродів 10 вилучаються із робочої зони потоком у вигляді металевого порошку. При цьому, за один оберт електрода-заготовки 6 її радіус змінюється від початкового Rn до кінцевого (або проміжного) Rо. При подальшої радіальної подачі Sn електродаінструмента 1, процес РОД тіла обертання може бути продовженим. З метою досягання найбільшої ефективності обробки, зустрічні колові швидкості обертання електродів, діаметр дроту, товщину фольги або стрічки регулюють у залежності від умов обробки. Використання способу РОД тіл обертання, що пропонується, порівняно з відомим, дозволяє підвищити точність обробки на 3 - 4 квалітету. 5 Комп’ютерна в ерстка Л. Купенко 25080 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of sizing by electric arc of solids of revolution
Автори англійськоюBokov Viktor Myhailovych
Назва патенту російськоюСпособ размерной обработки электрической дугой тел вращения
Автори російськоюБоков Виктор Михайлович
МПК / Мітки
МПК: B23P 17/00
Мітки: розмірної, обертання, обробки, спосіб, тіл, дугою, електричною
