Трикоординатний п`єзоелектричний датчик торкання з пружним підвісом
Номер патенту: 62882
Опубліковано: 26.09.2011
Автори: Симута Микола Олександрович, Румбешта Валентин Олександрович
Формула / Реферат
Трикоординатний п'єзоелектричний датчик торкання з пружним підвісом, що містить в корпусі чутливий елемент у вигляді п'єзоелектричного тонкостінного керамічного циліндру, до якого прикріплений щуп, який відрізняється тим, що чутливий елемент має можливість пружно деформуватися по трьох координатах при торканні щупом поверхні деталі, так як він встановлений в легкопружні втулки, та тим, що датчик кріпиться до робочої головки верстата за допомогою оправки, на якій він закріплений через жорстку пружину, який має функцію захисного механізму від поломки, з можливістю зміщення датчика при торканні щупом поверхні деталі та можливістю повернення датчика в вихідну позицію.
Текст

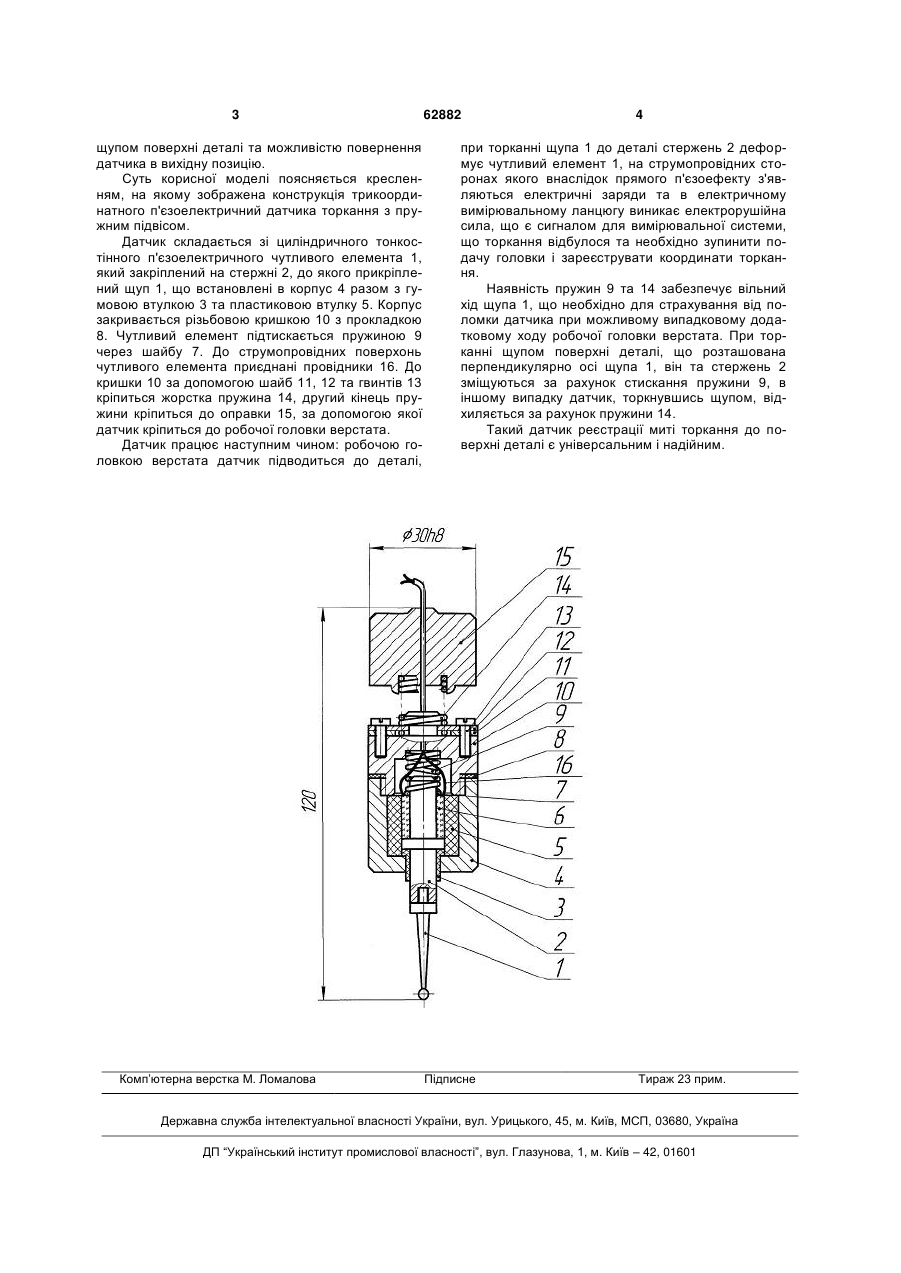

Трикоординатний п'єзоелектричний датчик торкання з пружним підвісом, що містить в корпусі чутливий елемент у вигляді п'єзоелектричного тонкостінного керамічного циліндру, до якого прик 3 щупом поверхні деталі та можливістю повернення датчика в вихідну позицію. Суть корисної моделі поясняється кресленням, на якому зображена конструкція трикоординатного п'єзоелектричний датчика торкання з пружним підвісом. Датчик складається зі циліндричного тонкостінного п'єзоелектричного чутливого елемента 1, який закріплений на стержні 2, до якого прикріплений щуп 1, що встановлені в корпус 4 разом з гумовою втулкою 3 та пластиковою втулку 5. Корпус закривається різьбовою кришкою 10 з прокладкою 8. Чутливий елемент підтискається пружиною 9 через шайбу 7. До струмопровідних поверхонь чутливого елемента приєднані провідники 16. До кришки 10 за допомогою шайб 11, 12 та гвинтів 13 кріпиться жорстка пружина 14, другий кінець пружини кріпиться до оправки 15, за допомогою якої датчик кріпиться до робочої головки верстата. Датчик працює наступним чином: робочою головкою верстата датчик підводиться до деталі, Комп’ютерна верстка М. Ломалова 62882 4 при торканні щупа 1 до деталі стержень 2 деформує чутливий елемент 1, на струмопровідних сторонах якого внаслідок прямого п'єзоефекту з'являються електричні заряди та в електричному вимірювальному ланцюгу виникає електрорушійна сила, що є сигналом для вимірювальної системи, що торкання відбулося та необхідно зупинити подачу головки і зареєструвати координати торкання. Наявність пружин 9 та 14 забезпечує вільний хід щупа 1, що необхідно для страхування від поломки датчика при можливому випадковому додатковому ходу робочої головки верстата. При торканні щупом поверхні деталі, що розташована перпендикулярно осі щупа 1, він та стержень 2 зміщуються за рахунок стискання пружини 9, в іншому випадку датчик, торкнувшись щупом, відхиляється за рахунок пружини 14. Такий датчик реєстрації миті торкання до поверхні деталі є універсальним і надійним. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThree-dimensional piezoelectric touch sensitive tool with elastic suspension
Автори англійськоюRumbeshta Valentyn Oleksandrovych, Symuta Mykola Oleksandrovych
Назва патенту російськоюТрехкоординатный пьезоэлектрический датчик касания с упругим подвесом
Автори російськоюРумбешта Валентин Александрович, Симута Николай Александрович
МПК / Мітки
МПК: G01B 7/02
Мітки: підвісом, п'єзоелектричний, трикоординатний, пружним, датчик, торкання
