Спосіб отримання твердих розчинів gete-cu2te

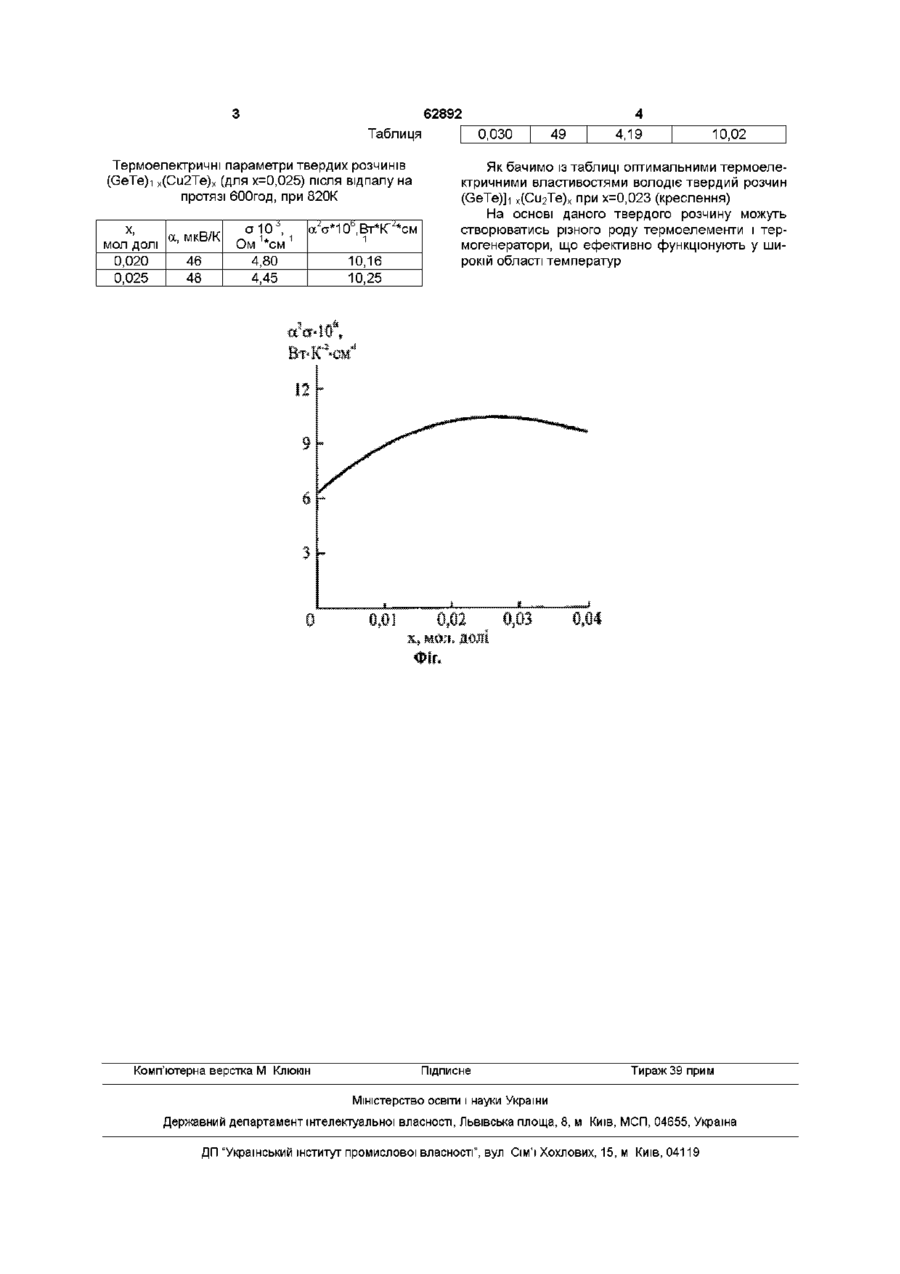

Спосіб отримання твердих розчинів GeTeСигТе, ЯКИЙ полягає в тому, що ВИХІДНІ речовини сплавляють у кварцових вакуумованих ампулах при температурі 1470 К протягом 5 годин з подальшим охолодженням на повітрі, після чого отриманий сплав піддають відпалу у атмосфері аргону при температурі 820 К протягом 600 год , який відрізняється тим, що як вихідну речовину використовують сплав (GeTe)i x(Cu2Te)x складу х=0,025 способі отримання твердих розчинів GeTe-Cu2Te, який полягає у тому, що ВИХІДНІ речовини сплавляють у кварцових вакуумованих ампулах при температурі 1470К на протязі 5 годин з подальшим охолодженням на повітрі, після чого отриманий сплав піддають відпалу у атмосфері аргону при температурі 820К протягом бООгод , згідно винаходу, як ВИХІДНІ речовини використовують Те марки ТВ-4 із вмістом основного елементу 99,997%, оброблений за методом крапельного очищення, Ge марки ГЭС/40 і Си особливої чистоти класу ВЗ Експериментально встановлено, що сплав (GeTe)i x(Cu2Te)x складу х=0,025 має високі термоелектричні властивості (фіг, таблиця) Спосіб отримання твердих розчинів GeTeСигТе ЗДІЙСНЮЮТЬ таким чином Як вихідну речовину використовують окремі елементи Ge, Те та Си високого ступеня чистоти, взятих у такій пропорції (GeTe)i x(Cu2Te)x ВИХІДНІ елементи сплавляють у кварцових вакуумованих ампулах при температурі 1470К на протязі 5 годин з подальшим охолодженням на повітрі, після чого отриманий сплав піддають відпалу у атмосфері аргону при температурі 820К протягом бООгод Приклад конкретного виконання ВИХІДНІ речовини - елементи високого ступеня чистоти Ge, Те та Си, взяті у такій пропорції (GeTe)i x(Cu2Te)x, розміщують у кварцовій вакуумованій ампулі і сплавляють при температурі 1470К на протязі 5 годин з подальшим охолодженням на повітрі, після чого отриманий сплав піддають відпалу у атмосфері аргону при температурі 820К протягом бООгод Основні їх параметри наведені в таблиці 00 (О 62892 Таблиця Термоелектричні параметри твердих розчинів (GeTe)i x(Cu2Te)x (для х=0,025) після відпалу на протязі 600год. при 820К МОЛ ДОЛІ 0,020 0,025 а, мкВ/К 46 48 а 1 і, 1 10 Ом *см 4,80 4,45 а'а*10ь,Вт*КГ'*см Комп'ютерна верстка М Клюкш і 10,16 0,030 49 4,19 10,02 Як бачимо із таблиці оптимальними термоелектричними властивостями володіє твердий розчин (GeTe)]i x(Cu2Te)x при х=0,023 (креслення) На основі даного твердого розчину можуть створюватись різного роду термоелементи і термогенератори, що ефективно функціонують у широкій області температур 10,25 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
