Радіальний відстійник
Номер патенту: 63462
Опубліковано: 10.10.2011
Автори: Ткач Анатолій Анатолійович, Оришака Володимир Олексійович, Оришака Олег Володимирович, Зіновік Михайло Аркадійович, Зіновік Олена Валентинівна, Тищенко Людмила Василівна
Формула / Реферат
Радіальний відстійник, який містить відстійну споруду, скребковий механізм, що рамою закріплений до рухомої ферми, вхідний трубопровід, вхідний круговий лоток, вихідний кільцевий лоток, трубопровід виводу зависі, який відрізняється тим, що до рами кріплення скребкового механізму рухомої ферми закріплена сітка, що має нахил відносно вертикальної площини, яка проходить через верхнє її кріплення, в протилежний бік від напрямку руху ферми.
Текст

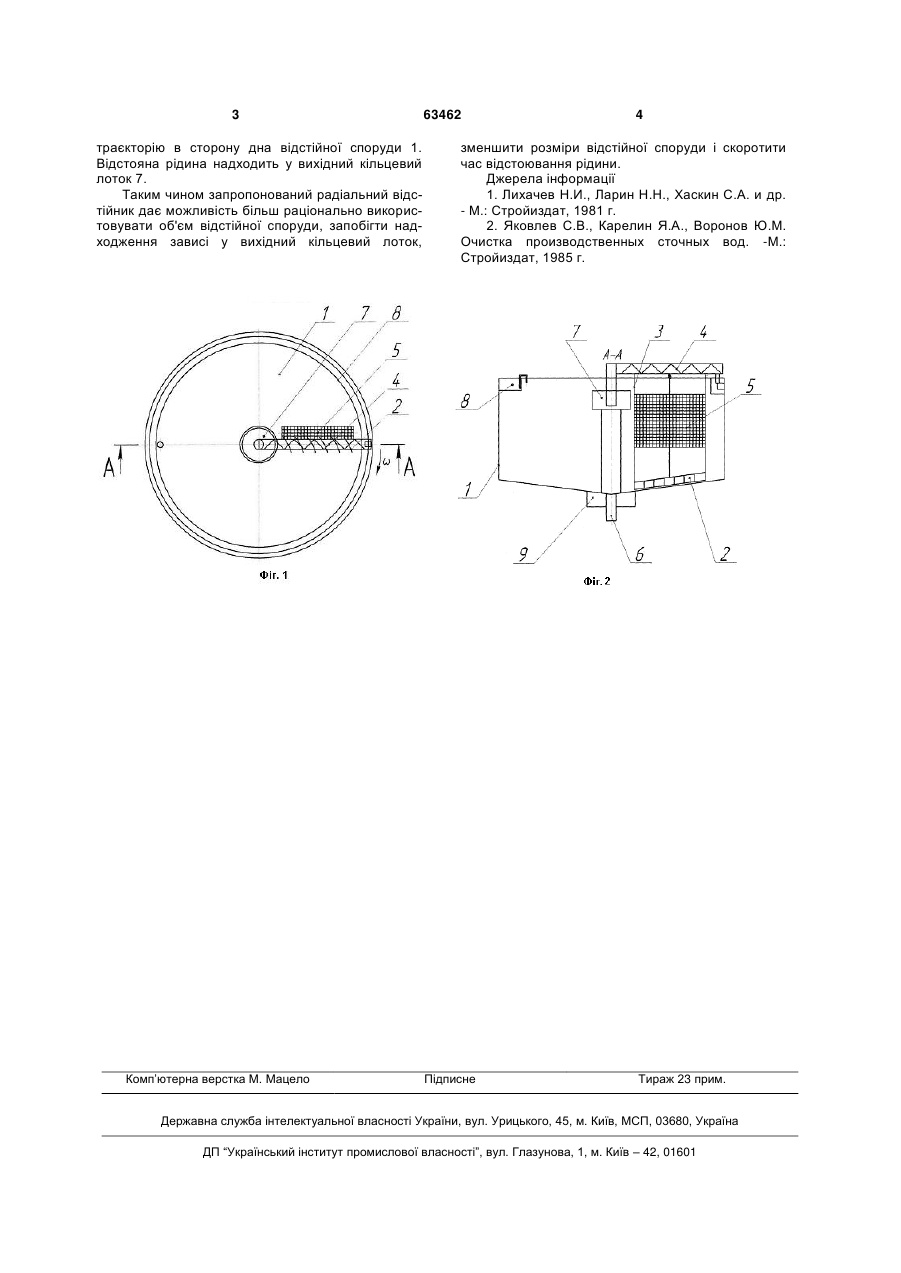

Радіальний відстійник, який містить відстійну споруду, скребковий механізм, що рамою закріплений до рухомої ферми, вхідний трубопровід, вхідний круговий лоток, вихідний кільцевий лоток, трубопровід виводу зависі, який відрізняється тим, що до рами кріплення скребкового механізму рухомої ферми закріплена сітка, що має нахил відносно вертикальної площини, яка проходить через верхнє її кріплення, в протилежний бік від напрямку руху ферми. (19) (21) u201102950 (22) 14.03.2011 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) ТКАЧ АНАТОЛІЙ АНАТОЛІЙОВИЧ, ОРИШАКА ВОЛОДИМИР ОЛЕКСІЙОВИЧ, ЗІНОВІК МИХАЙЛО АРКАДІЙОВИЧ, ТИЩЕНКО ЛЮДМИЛА ВАСИЛІВНА, ОРИШАКА ОЛЕГ ВОЛОДИМИРОВИЧ, ЗІНОВІК ОЛЕНА ВАЛЕНТИНІВНА (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 траєкторію в сторону дна відстійної споруди 1. Відстояна рідина надходить у вихідний кільцевий лоток 7. Таким чином запропонований радіальний відстійник дає можливість більш раціонально використовувати об'єм відстійної споруди, запобігти надходження зависі у вихідний кільцевий лоток, Комп’ютерна верстка М. Мацело 63462 4 зменшити розміри відстійної споруди і скоротити час відстоювання рідини. Джерела інформації 1. Лихачев Н.И., Ларин Н.Н., Хаскин С.А. и др. - М.: Стройиздат, 1981 г. 2. Яковлев С.В., Карелин Я.А., Воронов Ю.М. Очистка производственных сточных вод. -М.: Стройиздат, 1985 г. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRadial settler
Автори англійськоюTkach Anatolii Anatoliiovych, Oryshaka Volodymyr Oleksiiovych, Zinovik Mykhailo Arkadiiovych, Tyshchenko Liudmyla Vasylivna, Oryshaka Oleh Volodymyrovych, Zinovik Olena Valentynivna
Назва патенту російськоюРадиальный отстойник
Автори російськоюТкач Анатолий Анатольевич, Оришака Владимир Алексеевич, Зиновик Михаил Аркадьевич, Тищенко Людмила Васильевна, Оришака Олег Владимирович, Зиновик Елена Валентиновна
МПК / Мітки
МПК: B01D 21/02, C02F 1/52
Мітки: відстійник, радіальний
