Пристрій для здвоювання валків

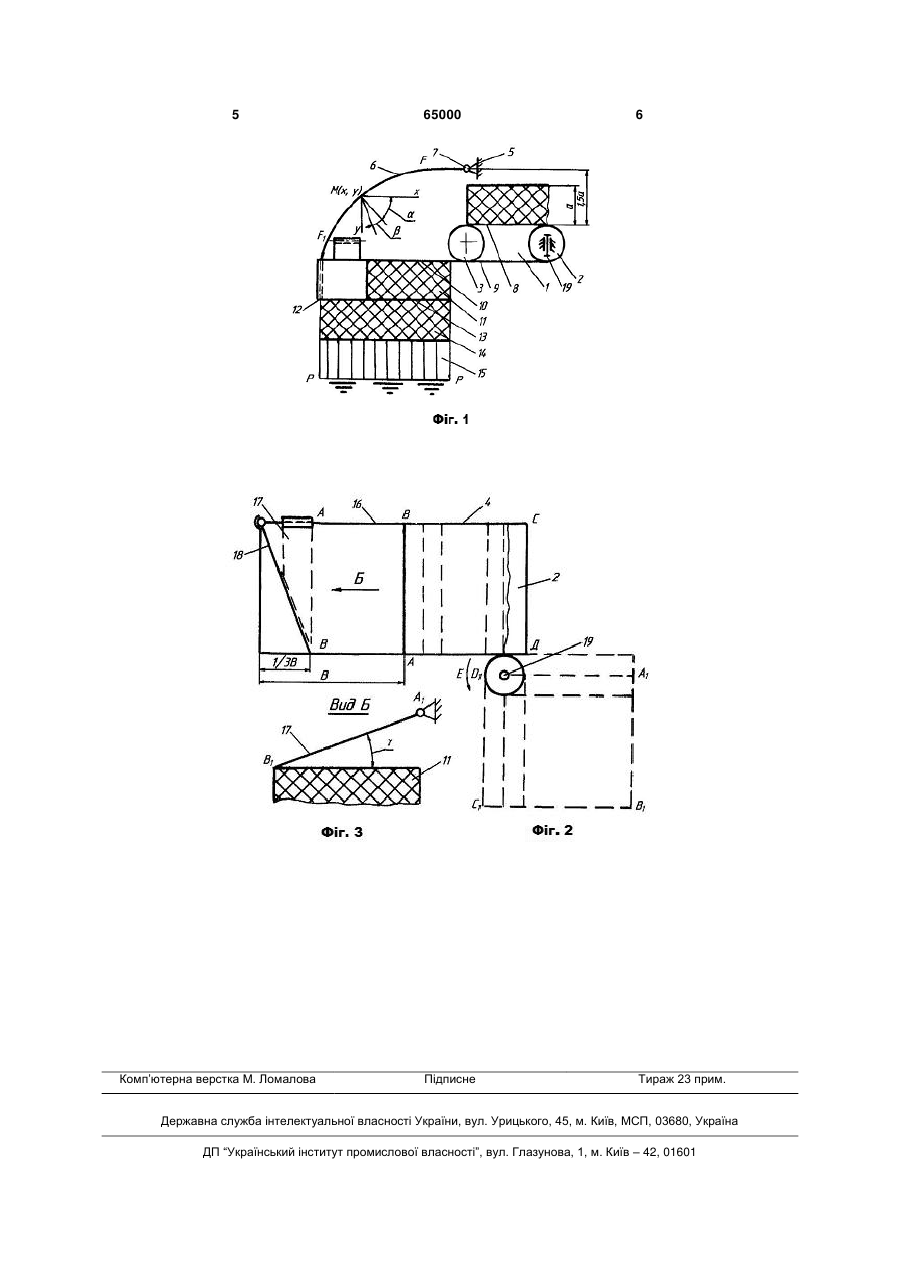

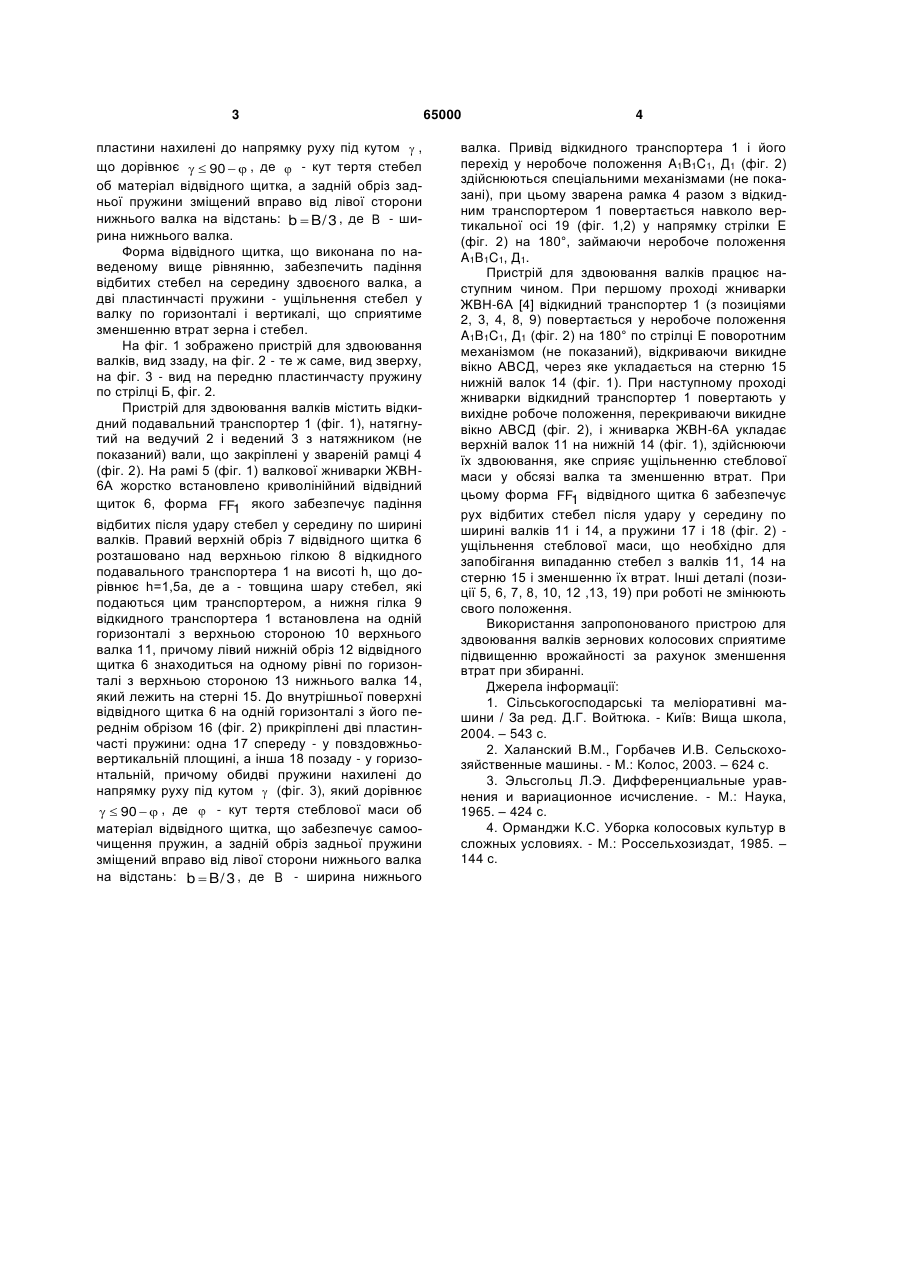

Пристрій для здвоювання валків, що містить раму, подавальний відкидний транспортер і криволінійний відвідний щиток, який відрізняється тим, що форма останнього описується рівнянням:   y'  y /  x  k x 2  y 2  , де x, y - декартові коор    динати, y' - похідна за часом, k  cos / cos; α, β - кути падіння та відбиття стеблової маси при ударі об відвідний щиток відповідно, причому правий верхній обріз відвідного щитка розташовано над 3 пластини нахилені до напрямку руху під кутом  , що дорівнює   90   , де  - кут тертя стебел об матеріал відвідного щитка, а задній обріз задньої пружини зміщений вправо від лівої сторони нижнього валка на відстань: b  B / 3 , де B - ширина нижнього валка. Форма відвідного щитка, що виконана по наведеному вище рівнянню, забезпечить падіння відбитих стебел на середину здвоєного валка, а дві пластинчасті пружини - ущільнення стебел у валку по горизонталі і вертикалі, що сприятиме зменшенню втрат зерна і стебел. На фіг. 1 зображено пристрій для здвоювання валків, вид ззаду, на фіг. 2 - те ж саме, вид зверху, на фіг. 3 - вид на передню пластинчасту пружину по стрілці Б, фіг. 2. Пристрій для здвоювання валків містить відкидний подавальний транспортер 1 (фіг. 1), натягнутий на ведучий 2 і ведений 3 з натяжником (не показаний) вали, що закріплені у звареній рамці 4 (фіг. 2). На рамі 5 (фіг. 1) валкової жниварки ЖВН6А жорстко встановлено криволінійний відвідний щиток 6, форма FF1 якого забезпечує падіння відбитих після удару стебел у середину по ширині валків. Правий верхній обріз 7 відвідного щитка 6 розташовано над верхньою гілкою 8 відкидного подавального транспортера 1 на висоті h, що дорівнює h=1,5а, де а - товщина шару стебел, які подаються цим транспортером, а нижня гілка 9 відкидного транспортера 1 встановлена на одній горизонталі з верхньою стороною 10 верхнього валка 11, причому лівий нижній обріз 12 відвідного щитка 6 знаходиться на одному рівні по горизонталі з верхньою стороною 13 нижнього валка 14, який лежить на стерні 15. До внутрішньої поверхні відвідного щитка 6 на одній горизонталі з його переднім обрізом 16 (фіг. 2) прикріплені дві пластинчасті пружини: одна 17 спереду - у повздовжньовертикальній площині, а інша 18 позаду - у горизонтальній, причому обидві пружини нахилені до напрямку руху під кутом  (фіг. 3), який дорівнює   90   , де  - кут тертя стеблової маси об матеріал відвідного щитка, що забезпечує самоочищення пружин, а задній обріз задньої пружини зміщений вправо від лівої сторони нижнього валка на відстань: b  B / 3 , де B - ширина нижнього 65000 4 валка. Привід відкидного транспортера 1 і його перехід у неробоче положення A1B1C1, Д1 (фіг. 2) здійснюються спеціальними механізмами (не показані), при цьому зварена рамка 4 разом з відкидним транспортером 1 повертається навколо вертикальної осі 19 (фіг. 1,2) у напрямку стрілки E (фіг. 2) на 180°, займаючи неробоче положення A1B1C1, Д1. Пристрій для здвоювання валків працює наступним чином. При першому проході жниварки ЖВН-6А [4] відкидний транспортер 1 (з позиціями 2, 3, 4, 8, 9) повертається у неробоче положення A1B1C1, Д1 (фіг. 2) на 180° по стрілці E поворотним механізмом (не показаний), відкриваючи викидне вікно АВСД, через яке укладається на стерню 15 нижній валок 14 (фіг. 1). При наступному проході жниварки відкидний транспортер 1 повертають у вихідне робоче положення, перекриваючи викидне вікно АВСД (фіг. 2), і жниварка ЖВН-6А укладає верхній валок 11 на нижній 14 (фіг. 1), здійснюючи їх здвоювання, яке сприяє ущільненню стеблової маси у обсязі валка та зменшенню втрат. При цьому форма FF1 відвідного щитка 6 забезпечує рух відбитих стебел після удару у середину по ширині валків 11 і 14, а пружини 17 і 18 (фіг. 2) ущільнення стеблової маси, що необхідно для запобігання випаданню стебел з валків 11, 14 на стерню 15 і зменшенню їх втрат. Інші деталі (позиції 5, 6, 7, 8, 10, 12 ,13, 19) при роботі не змінюють свого положення. Використання запропонованого пристрою для здвоювання валків зернових колосових сприятиме підвищенню врожайності за рахунок зменшення втрат при збиранні. Джерела iнформації: 1. Сільськогосподарські та меліоративні машини / За ред. Д.Г. Войтюка. - Київ: Вища школа, 2004. – 543 с. 2. Халанский В.М., Горбачев И.В. Сельскохозяйственные машины. - M.: Колос, 2003. – 624 с. 3. Эльсгольц Л.Э. Дифференциальные уравнения и вариационное исчисление. - М.: Наука, 1965. – 424 с. 4. Орманджи К.С. Уборка колосовых культур в сложных условиях. - М.: Россельхозиздат, 1985. – 144 с. 5 Комп’ютерна верстка М. Ломалова 65000 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
