Кульовий млин

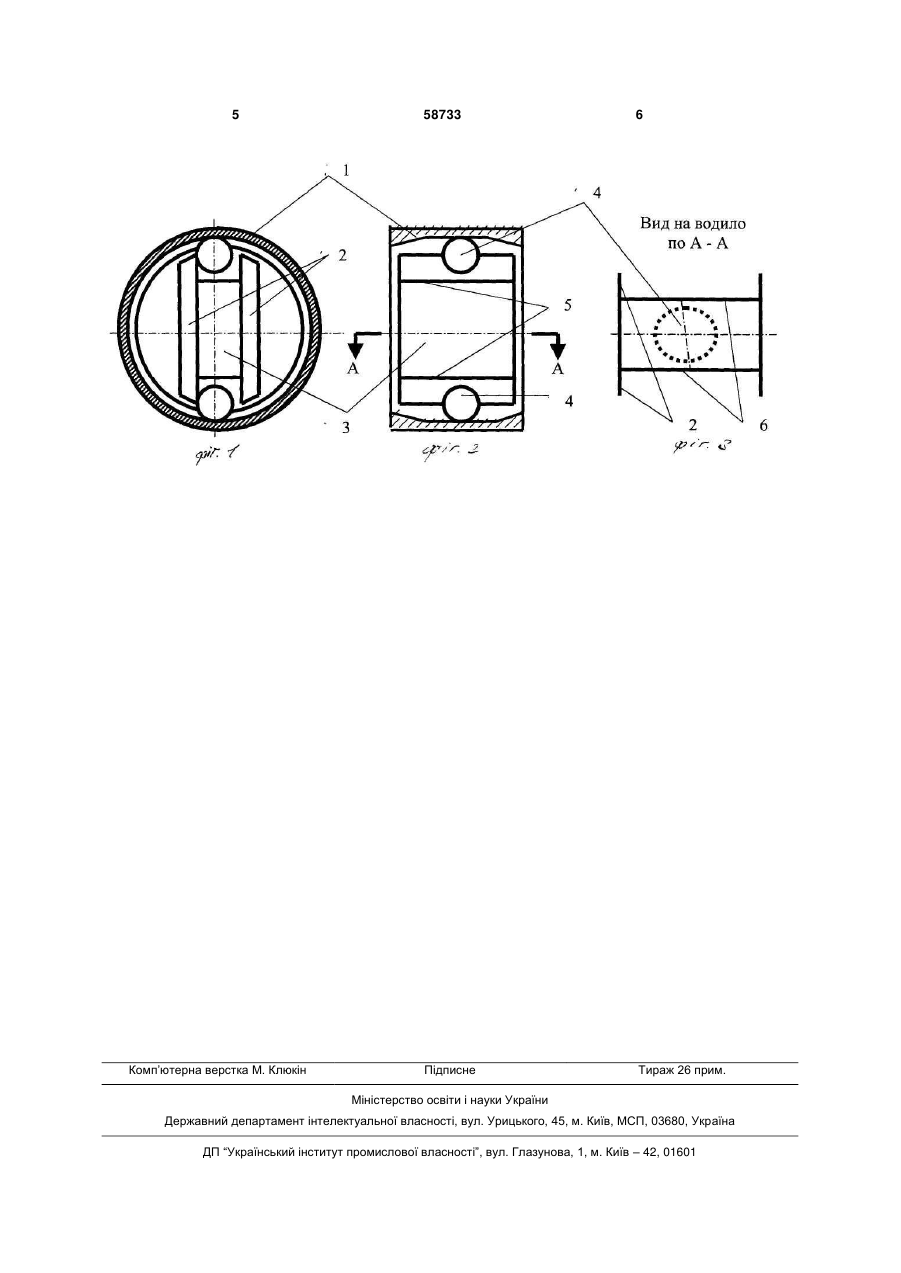

Кульовий млин, що містить кільце для розмелу, внутрішня поверхня якого виконана у вигляді жолоба, кулі, що дроблять, й обертове водило, який відрізняється тим, що водило виконане з двох паралельних пластин, встановлених поперек кільця, відстань між кінцями яких і серединою жолоба менша діаметра куль, а відстань між пластинами більша діаметра куль, а також обмежників, встановлених між пластинами, при цьому краї пластин мають бортики, а між обмежниками, кінцями пластин і внутрішньою поверхнею кільця для розмелу утворені симетричні відносно осі обертання водила порожнини для розміщення куль. (19) (21) 2002097316 (22) 10.09.2002 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Анциферов Олександр Володимирович, Кульчицький Анатолій Володимирович (73) Національний гірничий університет (56) SU 1209285 A, 07.02.1986 SU 1375326 A1, 23.02.1988 RU 2024309 C1, 15.12.1994 DE 19713765, 08.10.1998 US 4976472, 11.12.1990 3 58733 4 ся маса і габарити самого млина, збільшується утримуються кулі 4, які водило 3, при своєму оберефективність процесу подрібнення. танні, котить крайніми кінцями пластин 6 по жолоПричинно-наслідковий зв'язок сукупності відмібу, не обмежуючи можливості куль 4 вільно рухатних ознак з технічним результатом, що передбатися поперек жолобу. Все це забезпечує постійний чається, полягає в наступному: збільшення швидзв'язок куль 4 з водилом 3 при будь-якому числі кості обертання водила приводить до збільшення обертів водила 3. Це дозволяє жорстко регулювашвидкості руху куль, що дроблять, по внутрішній ти процес подрібнення зміною числа обертів воповерхні кільця для розмелу, що збільшує інерційдила 3, а також забезпечує спрощення конструкції ну відцентрову силу, з якою кулі, що дроблять, при одночасному зниженні її ваги і габаритів, підпритискаються до внутрішньої поверхні кільця для вищує ефективність процесу подрібнення. розмелу. Суть винаходу ілюструється фігурами на На дослідному зразку кульового млина були яких показані конструктивні зв'язки між елементаотримані наступні результати: ми (фіг.1, фіг.2, фіг.3). 1. Діаметр кільця для розмелу 160мм. Відомості, що підтверджують можливість ви2. Діаметр куль, що дроблять 31мм. користання інерційного кульового млина, про який 3. Кількість куль 2 говориться, полягають у наступному: інерційний 4. Число обертів водила 1500об/хв. кульовий млин має кільце для розмелу 1, внутріш5. Порція порошку 100Г. ня поверхня якого виконана як жолоб , водило 3, 6. Крупность зерна початкова 3-5мм. що складається з двох пластин 6, вертикальні краї 7. Максимальна крупность зене більше яких виконані бортиками 2 , обмежників 5, кулі що рна кінцева 0,1мм. дроблять 4. 8. Тривалість подрібнення не більше Пропонований кульовий млин працює в такий 20сек. спосіб: Таким чином, сукупність відмітних ознак є сутперед початком роботи в жолоб кільця для ротєвою, тому що має причинно-наслідковий зв'язок змелу 1 засипається порція порошку з зерен, що з технічним результатом, що вбачається. підлягають подрібненню. Обертове водило 3 рухає Запропоноване технічне рішення задачі є нокулі 4 із заданою швидкістю по жолобу. Відцентровим, оскільки не виходить явним чином з існуючого ва сила притискає кулі, що дроблять, до внутрішрівня технічних рішень у гірській, металургійній і ньої поверхні кільця для розмелу. хімічній промисловості. Кулі, що накочуються на зерна, роблять ударКульовий млин, що заявляється, має винахідний стиск-удар зерен, у результаті якого зерна ницький рівень через те, що заявниками не знайрозтріскуються. Осколки розлітаються, багаторадені у кульових млинів аналогічного призначення зово вдаряючись і відбиваючись від внутрішніх ознаки, що відрізняють заявлене рішення від проповерхонь млина, і осідають на поверхні пластин 6 тотипу. водила 3, між бортиками 2, сповзаючи під дією Таким чином, вищевказані відомості інформувідцентрової сили в жолоб для повторного подрібють про виконання при використанні заявленого нення. кульового млина наступної сукупності умов : куПри виконанні вертикальних кінців пластин льовий млин призначений для використання переводила бортиками 2, спрямованими у бік обертанважно в гірській, металургійній і хімічній промислоня водила 3, осколки роздроблених крупинок, які вості; для заявленого кульового млина в тому виді, розлітаються, осідають на пластинах 6 між бортияк він охарактеризований в незалежному пункті ками і під дією інерційної відцентрової сили сповформули винаходу (додається), підтверджена мозають у жолоб під кулі 4, які рухаються, що дозвожливість його виконання за допомогою вказаних у ляє здійснювати багаторазове подрібнення заявлених матеріалах способів і методів; пропонопочаткових крупинок і їхніх осколків. Підтримуючи ване рішення задачі здатне забезпечити досягвизначене число обертів водила 3, можна для данення передбачуваного заявниками технічного ного розміру куль 4 і крупності окремих крупинок результату. порошку визначити час подрібнення крупинок до Перевага винаходу полягає в тому, що викозаданої крупності осколків. ристання інерційних відцентрових сил, з якими Сукупність зазначених відмінностей забезпекулі, що дроблять, притискаються до внутрішньої чує працездатність кульового млина. поверхні кільця для розмелу при великому числі Виконання конструкції водила з двох пластин обертів водила, дозволяє значно зменшити кіль6, встановлених поперек кільця 1, відстань між кість і вагу куль, а можливість вільного переміщенкрайніми кінцями яких і серединою жолобу менше ня куль поперек внутрішньої поверхні кільця для діаметра куль 4, що дроблять, а відстань між пларозмелу при великій швидкості руху куль уздовж стинами встановлена обмежниками 5 і більше дівнутрішньої поверхні кільця для розмелу з одноаметра куль, при цьому вертикальні краї пластин часною подачею під кулі для повторного подрібвиконані бортиками 2, а між обмежниками 5, крайнення сконцентрованого за допомогою бортиків німи кінцями пластин 6 і внутрішньою поверхнею потоку один раз уже роздроблених осколків значно кільця для розмелу 1 утворюються симетричні підвищує ефективність подрібнення. відносно вісі обертання водила 3 порожнини, де 5 Комп’ютерна верстка M. Клюкін 58733 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
