Комбінований інструмент

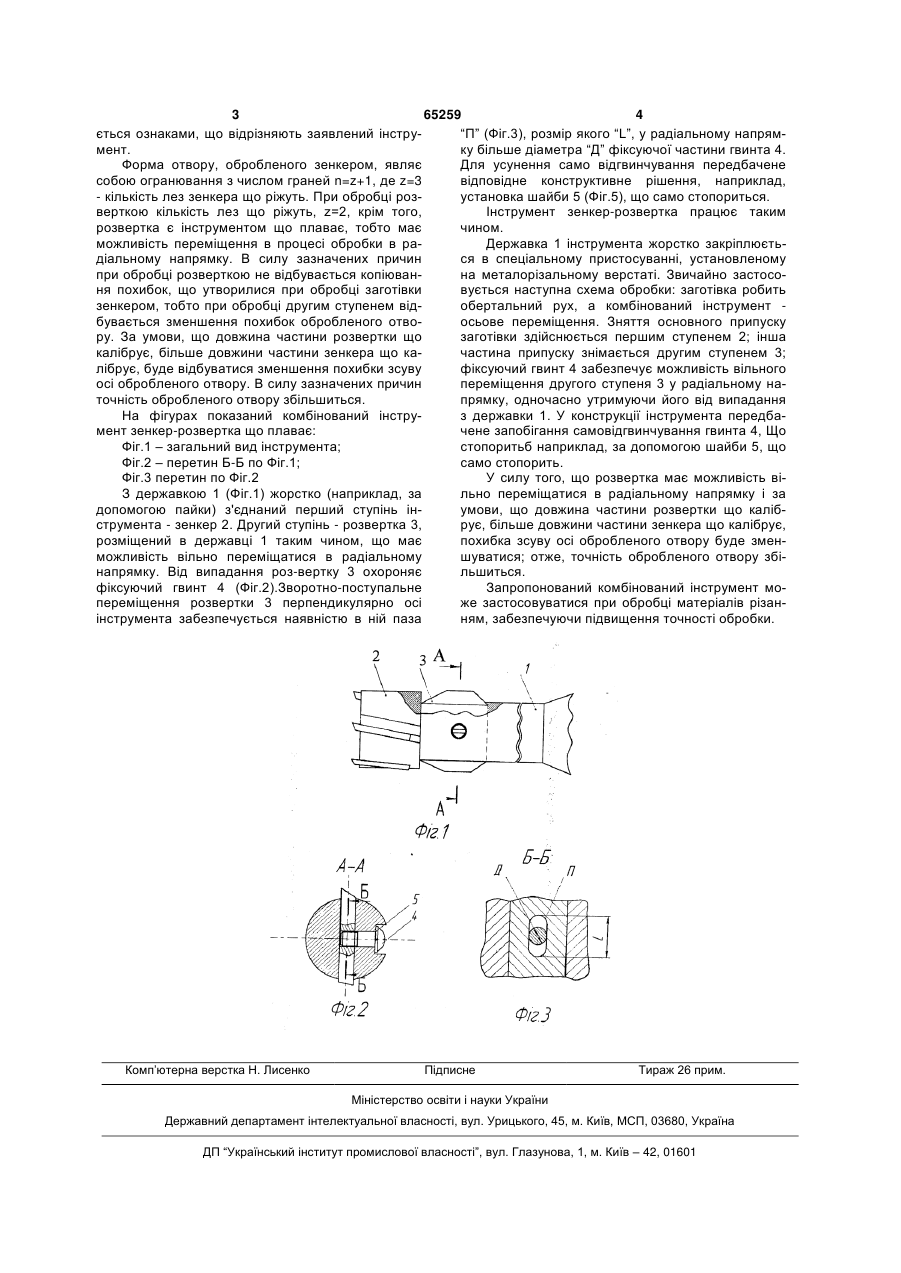

Зенкер-розвертка, що містить державку і два різальних ступені, перший з яких зв'язаний з державкою жорстко, яка відрізняється тим, що другий ступінь встановлений в державці з можливістю зворотно-поступального переміщення перпендикулярно осі інструмента, причому довжина калібрувальної частини другого ступеня більша від довжини калібрувальної частини першого ступеня. (19) (21) 2003066017 (22) 27.06.2003 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Малишко Іван Олександрович, Коваленко Валерій Ілліч (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) UA 19807, A, 25.12.1997 SU 973004, 07.11.1982 SU 1041235, A, 15.09.1983 DE 2723622, 30.11.1978 RU 2074085, C1, 27.02.1997 EP 0195838, 01.10.1986 3 65259 4 ється ознаками, що відрізняють заявлений інстру“П” (Фіг.3), розмір якого “L”, у радіальному напряммент. ку більше діаметра “Д” фіксуючої частини гвинта 4. Форма отвору, обробленого зенкером, являє Для усунення само відгвинчування передбачене собою огранювання з числом граней n=z+1, де z=3 відповідне конструктивне рішення, наприклад, - кількість лез зенкера що ріжуть. При обробці розустановка шайби 5 (Фіг.5), що само стопориться. верткою кількість лез що ріжуть, z=2, крім того, Інструмент зенкер-розвертка працює таким розвертка є інструментом що плаває, тобто має чином. можливість переміщення в процесі обробки в раДержавка 1 інструмента жорстко закріплюєтьдіальному напрямку. В силу зазначених причин ся в спеціальному пристосуванні, установленому при обробці розверткою не відбувається копіюванна металорізальному верстаті. Звичайно застосоня похибок, що утворилися при обробці заготівки вується наступна схема обробки: заготівка робить зенкером, тобто при обробці другим ступенем відобертальний рух, а комбінований інструмент бувається зменшення похибок обробленого отвоосьове переміщення. Зняття основного припуску ру. За умови, що довжина частини розвертки що заготівки здійснюється першим ступенем 2; інша калібрує, більше довжини частини зенкера що качастина припуску знімається другим ступенем 3; лібрує, буде відбуватися зменшення похибки зсуву фіксуючий гвинт 4 забезпечує можливість вільного осі обробленого отвору. В силу зазначених причин переміщення другого ступеня 3 у радіальному наточність обробленого отвору збільшиться. прямку, одночасно утримуючи його від випадання На фігурах показаний комбінований інструз державки 1. У конструкції інструмента передбамент зенкер-розвертка що плаває: чене запобігання самовідгвинчування гвинта 4, Що Фіг.1 – загальний вид інструмента; стопоритьб наприклад, за допомогою шайби 5, що Фіг.2 – перетин Б-Б по Фіг.1; само стопорить. Фіг.3 перетин по Фіг.2 У силу того, що розвертка має можливість віЗ державкою 1 (Фіг.1) жорстко (наприклад, за льно переміщатися в радіальному напрямку і за допомогою пайки) з'єднаний перший ступінь інумови, що довжина частини розвертки що калібструмента - зенкер 2. Другий ступінь - розвертка 3, рує, більше довжини частини зенкера що калібрує, розміщений в державці 1 таким чином, що має похибка зсуву осі обробленого отвору буде зменможливість вільно переміщатися в радіальному шуватися; отже, точність обробленого отвору збінапрямку. Від випадання роз-вертку 3 охороняє льшиться. фіксуючий гвинт 4 (Фіг.2).Зворотно-поступальне Запропонований комбінований інструмент мопереміщення розвертки 3 перпендикулярно осі же застосовуватися при обробці матеріалів різанінструмента забезпечується наявністю в ній паза ням, забезпечуючи підвищення точності обробки. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
