Пристрій для очищення пташиного посліду

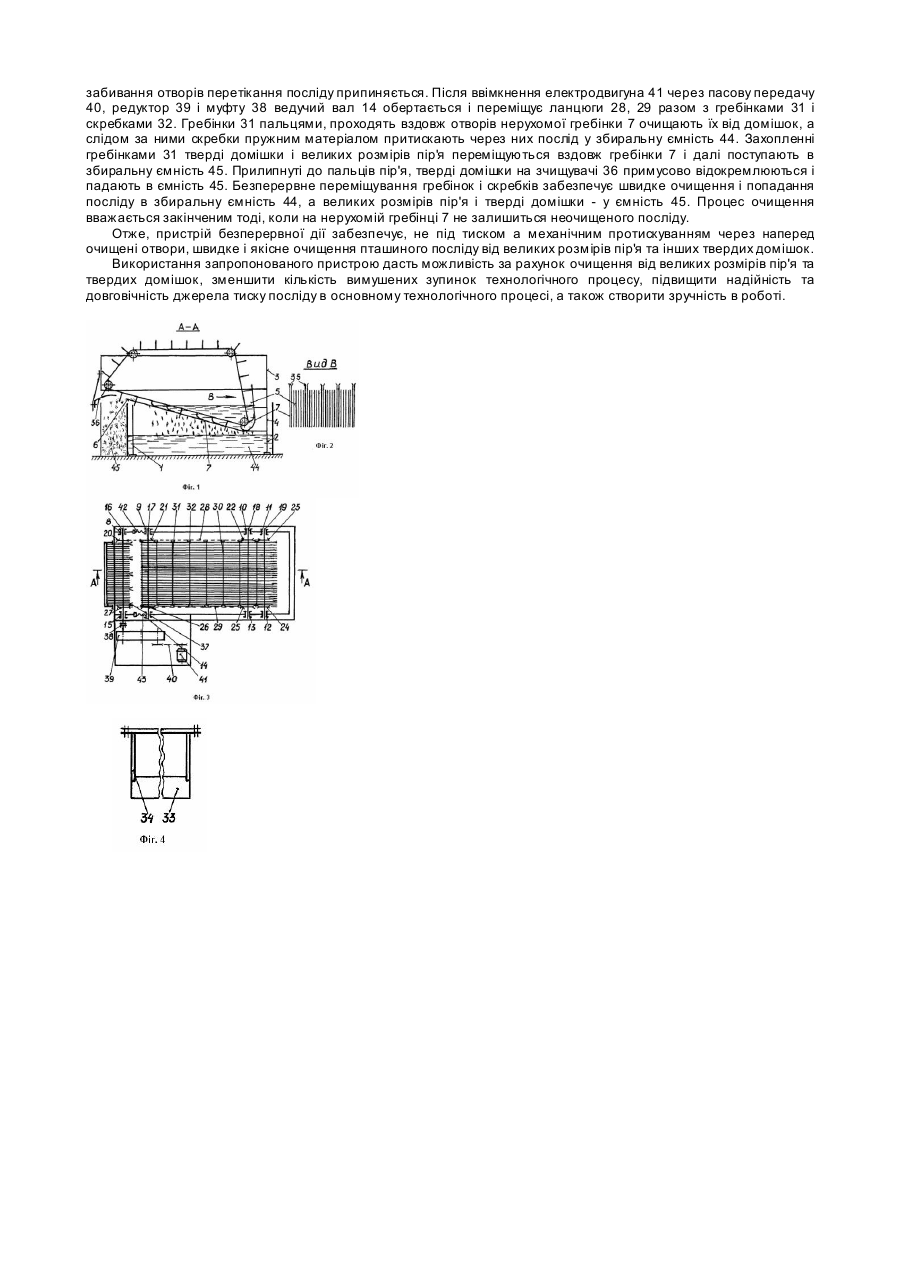

Винахід відноситься до засобів відокремлення і поділу сировини, і може бути використаний для відокремлення рідкої фракції від твердої, і зокрема, для очищення пташиного посліду від пір'я та інших твердих домішок, розмірами більшими за розміри пір'я , при одержанні з нього органічного і органо-мінерального добрива. Відомий, найбільш близький за суттю є пристрій для очищення пташиного посліду від пір'я, що містить джерело тиску посліду, корпус з входом сполученим з джерелом тиску і вихід сполучений прохідним отвором з входом, причому, між входом і виходом послідовно розміщені що найменше дві податливі тангенціальні гребінки, нахилені під кутом до напрямку руху, виконані з можливістю відхилятися в напрямку руху посліду під дією тиску суміші, при чому середня частина гребінок шарнірно з'єднана з корпусом з можливістю повертатися навколо осі, закріплений біля нижньої поверхні корпусу перпендикулярно напрямку руху посліду, верхня взаємодія з верхньою поверхнею прохідного отвору, а нижня зв'язана із зворотними пружинами, при цьому перед виходом додатково установлений притискач пір'я у вигляді поворотної підпружиненої заслінки, взаємодіючої з верхньою частиною останньої гребінки, а вихід приєднаний до верхнього каналу для виведення пір'я і нижнього - відділеного від верхньої стінками, для відведення очищеного посліду, причому повздовжні отвори наступних по ходу посліду гребінок, починаючи з першої, по ширині менші і зміщені у поперечному напрямку одна від одної, а остання грибінка у верхній частині має сектор, який взаємодіє із стінкою, що відділяє перший канал від другого (дивіться патент України №59804). Недоліком відомого пристрою є мала ефективність і незручність в роботі, обумовлені обмеженими функціональними можливостями спричиненими тим, що він не очищає посліду від домішок розмірами більшими від розмірів пір'я , оскільки вони, попадають в джерело тиску (насос), виводять його з ладу. Це приводить до вимушених з упинок технологочного механічного процесу. Для усунення цього необхідно попередньо ручними способами очищати від таких домішок послід, який поступає на всмоктування насосу. Отже, відомий пристрій малоефективний і незручний в роботі. Тому, з метою підвищення ефективності і створення зручностей в роботі пропонується пристрій для очищення посліду від тверди х механічних домішок (каменів, шкарлупи, частинок дерева тощо), розмірів більших від розмірів пір'я, суттєві ознаки якого полягають в тому, що у в ньому очищення здійснюється не під тиском насосу, як у прототипа, а механічним протискуванням посліду через наперед очищуванні отвори в гребінці. Поставлена задача вирішується тим, що в запропонованому пристрої, який складається з корпуса, згідно з винаходом, у вигляді рами з верхньою і зв'язаною з нею нижньою частиною, вздовж нижньої частини установлені нерухома гребінка з входом і виходом, а над нею, у верхній частині на опорах паралельно розміщених, - чотири вали, ведучий з яких через привід з'єднаний з електродвигуном. На кожному валу закріплено по дві дірочки, на які установлено два паралельно розміщені нескінчені ланцюги із з'єднувальними їх планками, оснащеними рухомими гребінками і суцільними на периферії перехресті пружними скребками, взаємодіючими з нерухомою гребінкою. Між планками з рухомими гребінками установлено щонайменше одна планка з пружним скребком. Нерухома гребінка розміщена з підйомом в бік руху нижніх планок ланцюгів, і на її виході установлений зчищувач домішок з гребінок і скребків з напрямними для пальців рухомої гребінки, якими також оснащений вхід нерухомої гребінки. Відмічені конструктивні особливості пристрою, при обертанні ведучого вала і в результаті перемотування на зірочках ланцюгів і переміщенні планок, забезпечать рухомим гребінкам очищення отворів, а слідуючим за ними суцільним на периферії пружним скребкам протискування через них очищеного посліду у ємність розміщену під нерухомою гребінкою. При цьому тверді домішки, які попадають в отвори, пальцями рухомої гребінки будуть переміщуватись до виходу нерухомої гребінки і далі, направляючись у збірну для них ємність. Очищення триватиме до тих пір, поки весь послід через отвори в нерухомій гребінці не перетече у ємність для очищеного посліду. Дане технічне рішення підвищить ефективність, безперебійне використання джерела тиску і створить зручності в роботі завдяки механічному очищенню посліду від твердих домішок і вилученню ручних способів. На представленому кресленні показано принципіальну схему запропонованого пристрою, де на фіг.1 показано його загальний вид в перерізі А-А; на фіг.2 - вид В на нерухому гребінку цього пристрою; на фіг.3 - вид його з верху; на фіг.4 - схему скребка. Пристрій містить корпус 1 (фіг.1, 2, 3), виконаний у вигляді рами з нижньою 2 і верхньою 3 частинами, зв'язаними стояками 4. В нижній частині 2, по всій ширині пристрою з нахилом на стояках 4 установлена з входом 5 і виходом 6, нерухома гребінка 7, а в верхній частині на опорах 8, 9, 10, 11, 12, 13, 14, 15 - паралельно розміщені вали 16, 17, 18, 19 із жорстко закріпленими на них зірочками 20, 21, 22, 23, 24, 25, 26, 27, на яких установлені два нескінчених ланцюги 28, 29, з'єднаних між собою планками 30. До одних планок 30 прикріплені гребінки 31, а до інших - скрепки 32. Гребінки 31 переміщуються разом з ланцюгами і своїми кінцями пальців входять в отвори нерухомої гребінки 7, а скребки виконані із суцільного на периферії пружного матеріалу (прогумованої багатошарової тканини і т.п.) 33 (фіг.4), закріпленого на кінцях стержнів 34 планок 30, утворюючи отвір для проходження через нього при переміщенні скребка частини посліду. Між рухомими гребінками 31 можуть установлюватися один або більше скребків в залежності від стану посліду. Вхід 5 нерухомої гребінки 7 виконаний у вигляді заокруглення і має напрямні 35 для орієнтації пальців рухомої гребінки 31 при входженні їх в її отвори, а вихід 6 - прямий для забезпечення легкого сходження з неї домішок. На виході 6 також установлений очищувач домішок 36 з напрямними 37 для орієнтації пальців рухомої гребінки 31 при входженні їх в його отвори. Ведучий вал 14 через муфту 38, редуктор 39 і пасову передачу 40 з'єднаний з ротором електродвигуна 41. Компенсація видовження ланцюгів 28, 29 в процесі їх експлуатації забезпечується натяжними механізмами 42, 43. Пристрій установлюється в збиральну ємність 44 для очищеного посліду і над збиральною ємністю 45 для твердих домішок. Пристрій працює наступним чином Забруднений послід (суміш посліду з пір'ям, шкарлупою, камінням та іншими твердими домішками) з транспортних засобів вивантажується на нерухому гребінку 7. При цьому частина його (рідка фракція) під дією сили власної ваги і руху зразу через ще не забиті отворити гребінки 7 попадає в збиральну ємність 44, а по мірі забивання отворів перетікання посліду припиняється. Після ввімкнення електродвигуна 41 через пасову передачу 40, редуктор 39 і муфту 38 ведучий вал 14 обертається і переміщує ланцюги 28, 29 разом з гребінками 31 і скребками 32. Гребінки 31 пальцями, проходять вздовж отворів нерухомої гребінки 7 очищають їх від домішок, а слідом за ними скребки пружним матеріалом притискають через них послід у збиральну ємність 44. Захопленні гребінками 31 тверді домішки і великих розмірів пір'я переміщуються вздовж гребінки 7 і далі поступають в збиральну ємність 45. Прилипнуті до пальців пір'я, тверді домішки на зчищувачі 36 примусово відокремлюються і падають в ємність 45. Безперервне переміщування гребінок і скребків забезпечує швидке очищення і попадання посліду в збиральну ємність 44, а великих розмірів пір'я і тверді домішки - у ємність 45. Процес очищення вважається закінченим тоді, коли на нерухомій гребінці 7 не залишиться неочищеного посліду. Отже, пристрій безперервної дії забезпечує, не під тиском а механічним протискуванням через наперед очищені отвори, швидке і якісне очищення пташиного посліду від великих розмірів пір'я та інших твердих домішок. Використання запропонованого пристрою дасть можливість за рахунок очищення від великих розмірів пір'я та твердих домішок, зменшити кількість вимушених зупинок технологічного процесу, підвищити надійність та довговічність джерела тиску посліду в основному технологічного процесі, а також створити зручність в роботі.
