Пружна муфта

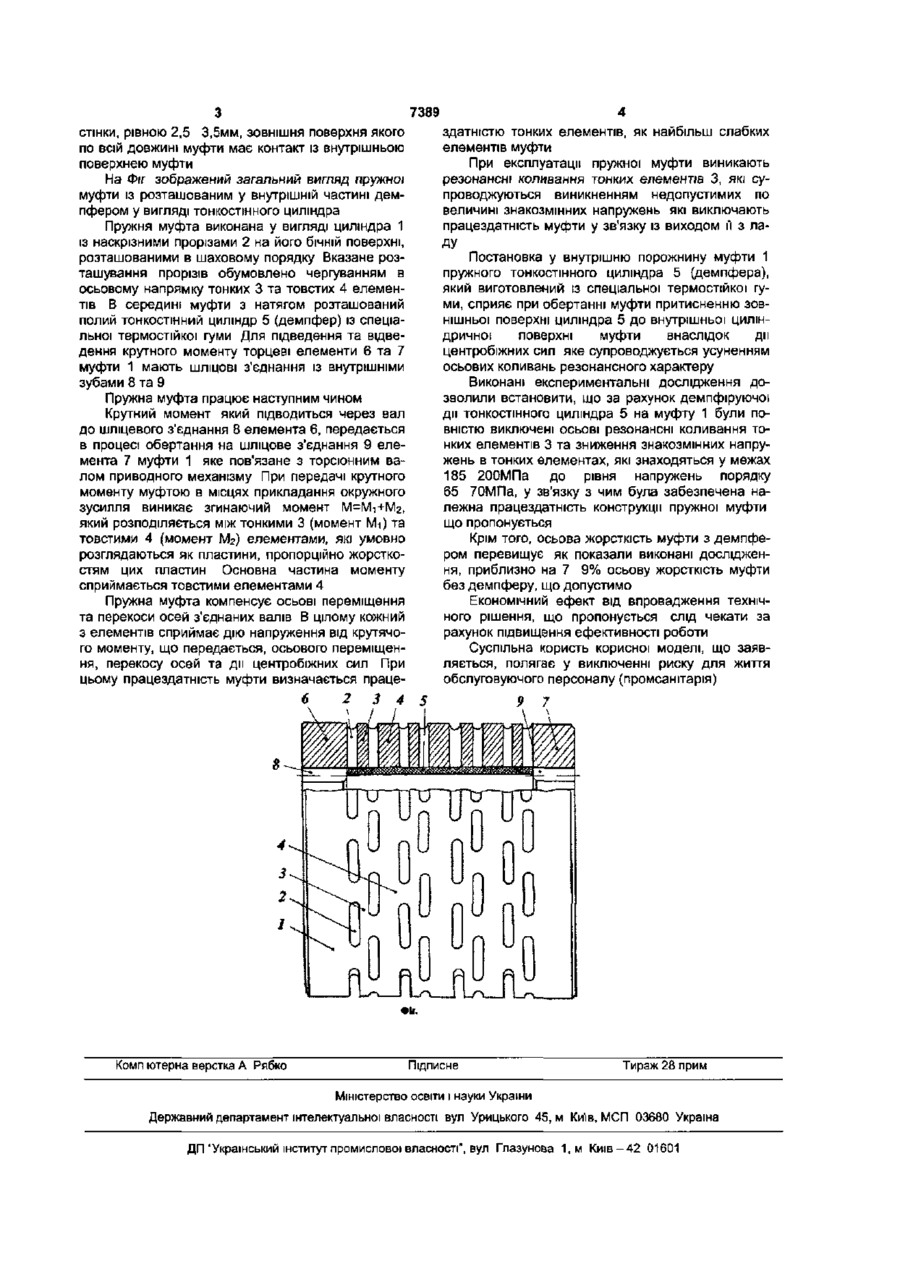

Пружна муфта, що виконана у вигляді циліндра із наскрізними прорізами на бічній поверхні, розташованими в шаховому порядку, яка має динамічні гасителі у вигляді кільцевого елемента із радіальними виступами, які розташовані в прорізах циліндра, причому динамічні гасителі встановлені всередині виступів пружного кільцевого елемента та зв'язані із циліндром за допомогою гнучких елементів, яка відрізняється тим, що у внутрішній порожнині муфти змонтований з натягом пружний тонкостінний циліндр із спеціальної термостійкої гуми із товщиною стінки, рівною 2,53,5мм, зовнішня поверхня якого по всій довжині муфти має контакт із внутрішньою поверхнею муфти. Корисна модель відноситься до області машинобудування. Відома пружня муфта, яка складається з полого циліндру із наскрізними вифрезерованими пазами однакової довжини, розташованими в шаховому порядку, у наслідок яких в осьовому напрямку чергуються тонкі та товсті елементи [1]: Попов А.П., Асланов Г.А., Садыков В.А., Шмырин Ю И., Лисов ВТ. Инженерный метод расчета упругих муфт // Детали машин: Сб. науч. тр. - Одеса: Техника, 1970. - С.36-45. Недоліком вказаної пружної' муфти є незадовільна працездатність завдяки резонансним коливанням тонких елементів, у результаті яких, особливо при великих частотах обертання, муфта у поділяючій кількості випадків виходить з ладу Із важкими наслідками для машинних агрегатів [2\ Попов А П Исследование нагрузочной способности зубчатых и упругих муфт в условиях перекоса осей агрегатов: Ав-тореф. дис. ... канд. техн. наук. - М.. ГОСНИИМаш АН СССР, 1971. - 24с. Найбільш близькою за технічною сутністю до рішення, що пропонується, є прийнята за найближчий аналог пружня муфта, яка виконана у вигляді циліндра із наскрізними прорізами на бічній поверхні, розташованими в шаховому порядку, яка має динамічні гасителі у вигляді кільцевого елемента із радіальними виступами, які розташовані в прорізах циліндра, причому динамічні гасителі встановлені всередині виступів пружного кільцевого елемента та пов'язані із циліндром за допомогою гнучких елементів [3]: А.с. 1255779 СССР. Упругая муфта / А.П. Попов, А.Ф. Галь (СССР). - 3747570 / 25-27; Заявл. 13 04 84; Опубл. 07.09.86. Бюл. №33 Недоліком відомої пружної муфти є складна конструкція демпфіруючого пристрою, необхідність високої точності виготовлення пристрою та монтажу, а також недопустиме підвищення жорсткості муфти і наявність великих знакозмінних напружень. Задача корисної моделі - спрощення конструкції і технології виготовлення демпфіруючого пристрою, виключення резонансних коливань та зниження знакозмінних напружень до необхідного рівня. Задача вирішується тим, що в пружній муфті, яка виконана у вигляді циліндра із наскрізними прорізами на бічній поверхні, розташованими в шаховому порядку, яка має динамічні гасителі у вигляді кільцевого елемента із радіальними виступами, які розташовані в прорізах циліндра, причому динамічні гасителі встановлені всередині виступів пружного кільцевого елемента та пов'язані із циліндром за допомогою гнучких елементів, у внутрішній порожнині муфти змонтований з натягом пружний тонкостінний циліндр із спеціальної термостійкої гуми із товщиною стінки, рівною 2,5...3,5мм, зовнішня поверхня якого по всій довжині муфти має контакт із внутрішньою поверхнею муфти Зіставлюваний аналіз із найближчим аналогом показує, що пружня муфта, що заявляється, відрізняється тим, що у внутрішній порожнині муфти змонтований з натягом пружний тонкостінний циліндр із спеціальної термостійкої гуми із товщиною о 00 со 7389 стінки, рівною 2,5 3,5мм, зовнішня поверхня якого по всій довжині муфти має контакт із внутрішньою поверхнею муфти На Ф/г зображений загальний вигляд пружної муфти із розташованим у внутрішній частині демпфером у вигляді тонкостінного циліндра Пружня муфта виконана у вигляді циліндра 1 із наскрізними прорізами 2 на його бічній поверхні, розташованими в шаховому порядку Вказане розташування прорізів обумовлено чергуванням в осьовому напрямку тонких 3 та товстих 4 елементів В середині муфти з натягом розташований полий тонкостінний циліндр 5 (демпфер) із спеціальної термостійкої гуми Для підведення та відведення крутного моменту торцеві елементи 6 та 7 муфти 1 мають ШЛІЦОВІ з'єднання із внутрішніми зубами 8 та 9 Пружна муфта працює наступним чином Крутний момент який підводиться через вал до шпщевого з'єднання 8 елемента 6, передається в процесі обертання на шлщове з'єднання 9 елемента 7 муфти 1 яке пов'язане з торсюнним валом приводного механізму При передачі крутного моменту муфтою в місцях прикладання окружного зусилля виникає згинаючий момент М=Мі+Мг, який розподіляється між тонкими 3 (момент Мі) та товстими 4 (момент М2) елементами, які умовно розглядаються як пластини, пропорційно жорсткостям цих пластин Основна частина моменту сприймається товстими елементами 4 Пружна муфта компенсує осьові переміщення та перекоси осей з'єднаних валів В цілому кожний з елементів сприймає дію напруження від крутячого моменту, що передається, осьового переміщення, перекосу осей та дії центробіжних сил При цьому працездатність муфти визначається праце 6 Комп ютерна верстка А Рябко 2 3 здатністю тонких елементів, як найбільш слабких елементів муфти При експлуатації пружної муфти виникають резонансні коливання тонких елементів 3, які супроводжуються виникненням недопустимих по величині знакозмінних напружень які виключають працездатність муфти у зв'язку із виходом її з лаДУ Постановка у внутрішню порожнину муфти 1 пружного тонкостінного циліндра 5 (демпфера), який виготовлений із спеціальної термостійкої гуми, сприяє при обертанні муфти притисненню зовнішньої поверхні циліндра 5 до внутрішньої циліндричної поверхні муфти внаслідок дії центробіжних сил яке супроводжується усуненням осьових коливань резонансного характеру Виконані експериментальні дослідження дозволили встановити, що за рахунок демпфіруючої ди тонкостінного циліндра 5 на муфту 1 були повністю виключені осьові резонансні коливання тонких елементів 3 та зниження знакозмінних напружень в тонких елементах, які знаходяться у межах 185 200МПа до рівня напружень порядку 65 70МПа, у зв'язку з чим була забезпечена належна працездатність конструкції пружної муфти що пропонується Крім того, осьова жорсткість муфти з демпфером перевищує як показали виконані дослідження, приблизно на 7 9% осьову жорсткість муфти без демпферу, що допустимо Економічний ефект від впровадження технічного рішення, що пропонується слід чекати за рахунок підвищення ефективності роботи Суспільна користь корисної моделі, що заявляється, полягає у виключенні риску для життя обслуговуючого персоналу (промсанітарія) 4 Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45, м Київ, МСП 03680 Україна ДП'Український інститут промислової власності", вул Глазунова 1, м К и і в - 4 2 01601
