Вібропневмосепаратор

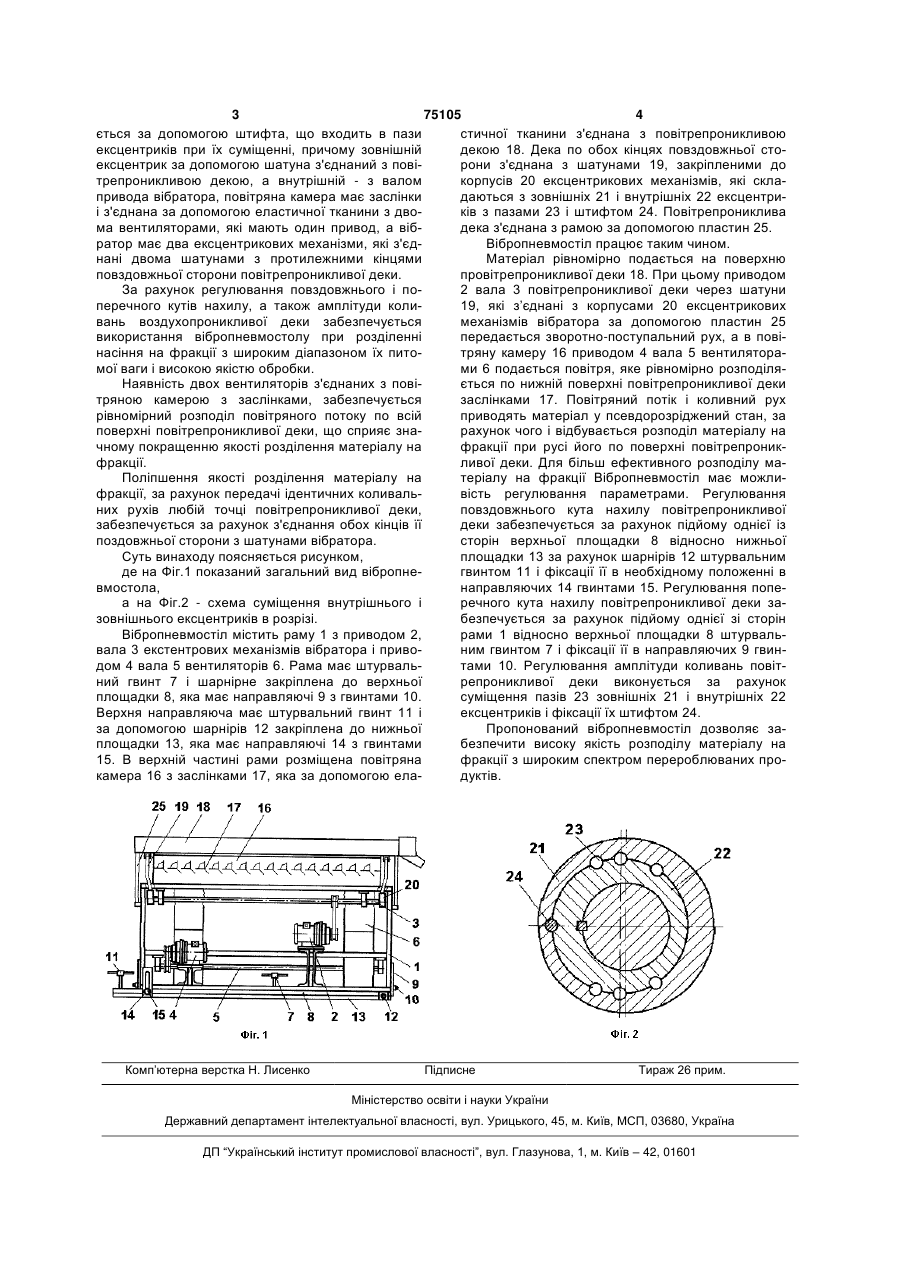

1. Вібропневмосепаратор, що містить раму з повітропроникною декою, повітряну камеру, сполучену з декою, вентилятори і привід, який відрізняється тим, що рама виконана з можливістю регулювання повздовжнього і поперечного кутів C2 1 3 75105 4 ється за допомогою штифта, що входить в пази стичної тканини з'єднана з повітрепроникливою ексцентриків при їх суміщенні, причому зовнішній декою 18. Дека по обох кінцях повздовжньої стоексцентрик за допомогою шатуна з'єднаний з повірони з'єднана з шатунами 19, закріпленими до трепроникливою декою, а внутрішній - з валом корпусів 20 ексцентрикових механізмів, які склапривода вібратора, повітряна камера має заслінки даються з зовнішніх 21 і внутрішніх 22 ексцентриі з'єднана за допомогою еластичної тканини з двоків з пазами 23 і штифтом 24. Повітрепрониклива ма вентиляторами, які мають один привод, а вібдека з'єднана з рамою за допомогою пластин 25. ратор має два ексцентрикових механізми, які з'єдВібропневмостіл працює таким чином. нані двома шатунами з протилежними кінцями Матеріал рівномірно подається на поверхню повздовжньої сторони повітрепроникливої деки. провітрепроникливої деки 18. При цьому приводом За рахунок регулювання повздовжнього і по2 вала 3 повітрепроникливої деки через шатуни перечного кутів нахилу, а також амплітуди коли19, які з’єднані з корпусами 20 ексцентрикових вань воздухопроникливої деки забезпечується механізмів вібратора за допомогою пластин 25 використання вібропневмостолу при розділенні передається зворотно-поступальний рух, а в повінасіння на фракції з широким діапазоном їх питотряну камеру 16 приводом 4 вала 5 вентиляторамої ваги і високою якістю обробки. ми 6 подається повітря, яке рівномірно розподіляНаявність двох вентиляторів з'єднаних з повіється по нижній поверхні повітрепроникливої деки тряною камерою з заслінками, забезпечується заслінками 17. Повітряний потік і коливний рух рівномірний розподіл повітряного потоку по всій приводять матеріал у псевдорозріджений стан, за поверхні повітрепроникливої деки, що сприяє знарахунок чого і відбувається розподіл матеріалу на чному покращенню якості розділення матеріалу на фракції при русі його по поверхні повітрепроникфракції. ливої деки. Для більш ефективного розподілу маПоліпшення якості розділення матеріалу на теріалу на фракції Вібропневмостіл має можлифракції, за рахунок передачі ідентичних коливальвість регулювання параметрами. Регулювання них рухів любій точці повітрепроникливої деки, повздовжнього кута нахилу повітрепроникливої забезпечується за рахунок з'єднання обох кінців її деки забезпечується за рахунок підйому однієї із поздовжньої сторони з шатунами вібратора. сторін верхньої площадки 8 відносно нижньої Суть винаходу поясняється рисунком, площадки 13 за рахунок шарнірів 12 штурвальним де на Фіг.1 показаний загальний вид вібропнегвинтом 11 і фіксації її в необхідному положенні в вмостола, направляючих 14 гвинтами 15. Регулювання попеа на Фіг.2 - схема суміщення внутрішнього і речного кута нахилу повітрепроникливої деки зазовнішнього ексцентриків в розрізі. безпечується за рахунок підйому однієї зі сторін Вібропневмостіл містить раму 1 з приводом 2, рами 1 відносно верхньої площадки 8 штурвальвала 3 екстентрових механізмів вібратора і привоним гвинтом 7 і фіксації її в направляючих 9 гвиндом 4 вала 5 вентиляторів 6. Рама має штурвальтами 10. Регулювання амплітуди коливань повітний гвинт 7 і шарнірне закріплена до верхньої репроникливої деки виконується за рахунок площадки 8, яка має направляючі 9 з гвинтами 10. суміщення пазів 23 зовнішніх 21 і внутрішніх 22 Верхня направляюча має штурвальний гвинт 11 і ексцентриків і фіксації їх штифтом 24. за допомогою шарнірів 12 закріплена до нижньої Пропонований вібропневмостіл дозволяє заплощадки 13, яка має направляючі 14 з гвинтами безпечити високу якість розподілу матеріалу на 15. В верхній частині рами розміщена повітряна фракції з широким спектром перероблюваних прокамера 16 з заслінками 17, яка за допомогою еладуктів. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
