Тістоподільник
Номер патенту: 48675
Опубліковано: 15.08.2002
Автори: Федорів Володимир Михайлович, Аністратенко Володимир Олексійович, Димніч Олег Володимирович, Шуляк Сергій Олексійович, Пилипенко Василь Михайлович, Ковальов Олександр Володимирович
Формула / Реферат
Тістоподільник, що містить корпус, нагнітальний механізм, привід, відвідний транспортер, приймальну воронку та ділильну головку, який відрізняється тим, що нагнітальний механізм являє собою гумовий нагнітальний циліндр, який закріплений у нагнітальній камері.
Текст

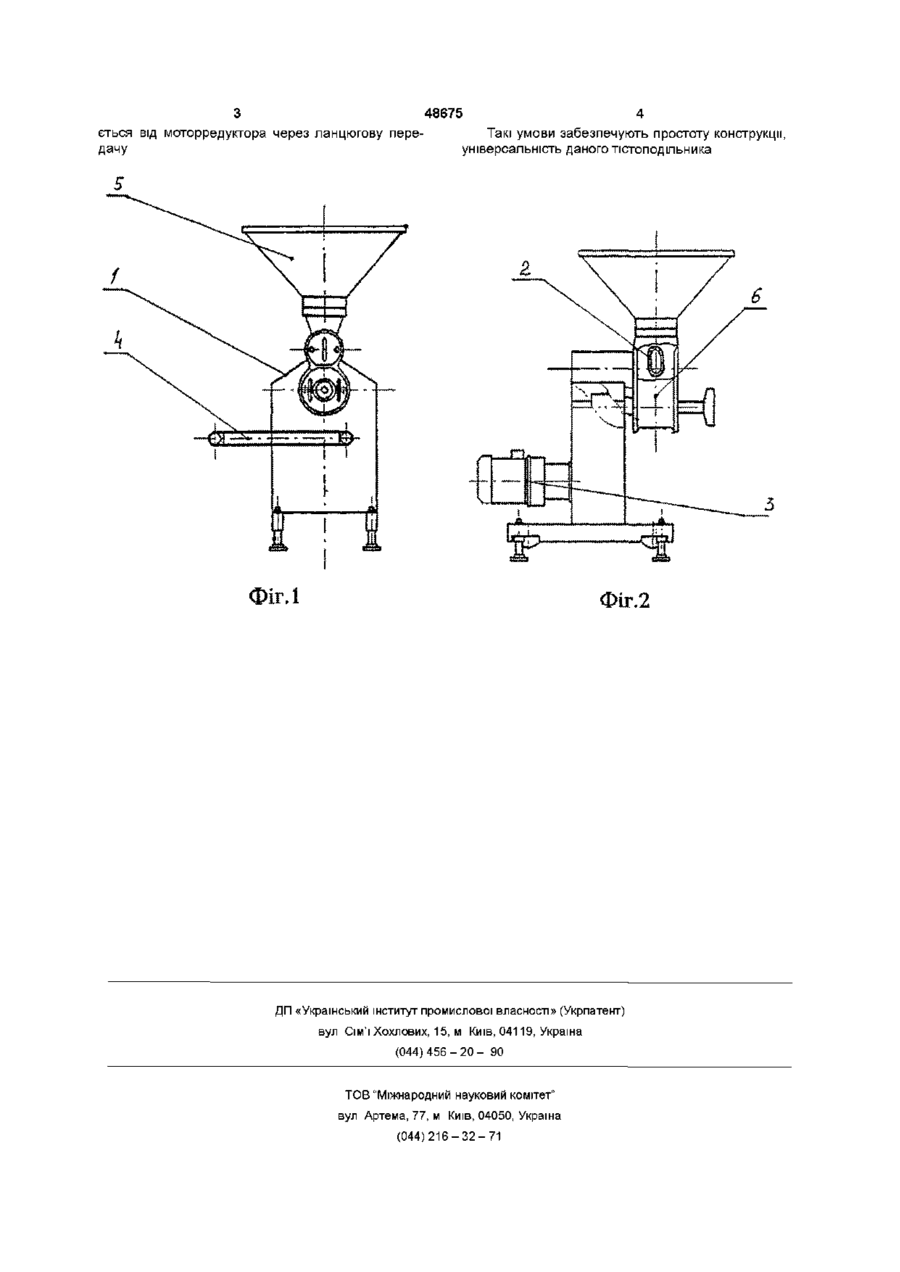

ТІСТОПОДІЛЬНИК, що містить корпус, нагнітальний механізм, привід, ВІДВІДНИЙ транспортер, приймальну воронку та ділильну головку, який відрізняється тим, що нагнітальний механізм являє собою гумовий нагнітальний циліндр, який закріплений у нагнітальній камері спереду, На Фіг 2 - зображено ТІСТОПОДІЛЬНИК, ВИГЛЯД збоку, ТІСТОПОДІЛЬНИК складається з корпуса 1, в яко му розміщено нагнітаючий механізм 2, привід З, ВІДВІДНИЙ транспортер 4, над нагнітаючим механізмом розміщено прийомну воронку 5, до нагнітаючого механізму приєднано подільну головку 6 Тісто поступає у прийомну воронку (див Фіг 1) і під власною вагою поступає у нагнітаючу камеру (гумовий циліндр на цей час знаходиться у вільному стані) Поршні подільної головки знаходяться у нижньому крайньому положенні При увімкненні компресора гумовий циліндр наповнюється повітрям і тим самим збільшується у об'ємі (стінки гумового циліндра виконано з перемінною товщиною, тому він збільшується не одночасно однаково, а спочатку верхня його частина, цим циліндр запобігає виходу тіста назад у прийомну воронку Тісто витискається з нагнітаючої камери у мірні кишені Далі подільна головка здійснює поворот на кут 180° і знову зупиняється Компресор знову вмикається і гумовий циліндр збільшує свій об'єм до максимального Цим самим виштовхує тісто у мірну кишеню Поршні під дією тіста рухаються з верхнього положення у нижнє і виштовхує відміряний шматок тіста на ВІДВІДНИЙ транспортер (див Фіг 2) Відкривається випускний клапан і повітря виходить з гумового циліндра Тісто під дією власної ваги та розрідження, що створився у нагнітаючий камері заповнює її Цикл автоматично повторюється Привід подільної головки та ВІДВІДНОГО транспортера здійсню ю (О 00 З 48675 4 ється від мотор редуктора через ланцюгову переТакі умови забезпечують простоту конструкції, дачу універсальність даного тістоподільника ІГ.І Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюDough divider
Автори англійськоюKovaliov Oleksandr Volodymyrovych, Anistratenko Volodymyr Oleksiiovych, Dymnych Oleh Volodymyrovych, Shuliak Serhii Oleksiiovych
Назва патенту російськоюТестоделительная машина
Автори російськоюКовалев Александр Владимирович, Анистратенко Владимир Алексеевич, Димнич Олег Владимирович, Шуляк Сергей Алексеевич
МПК / Мітки
МПК: A21C 5/00
Мітки: тістоподільник
