Охолоджувальний пристрій для зварювання
Номер патенту: 79882
Опубліковано: 25.07.2007
Автори: Гедрович Анатолій Іванович, Гальцов Ігор Олександрович, Каленська Ганна Василівна
Формула / Реферат
Охолоджувальний пристрій для зварювання, який містить обертовий мідний ролик з обмоткою із легконасичуваного охолоджувачем матеріалу, з’єднаною з охолодною системою, який відрізняється тим, що як охолодна система застосований кондуктор у вигляді коробки з охолодною рідиною, в ній зафіксований на стрижні гайками та двома водонепроникними прокладками-сальниками обертовий мідний ролик, виконаний із проточкою та обмоткою з пористого матеріалу (скловати, мінераловати).
Текст

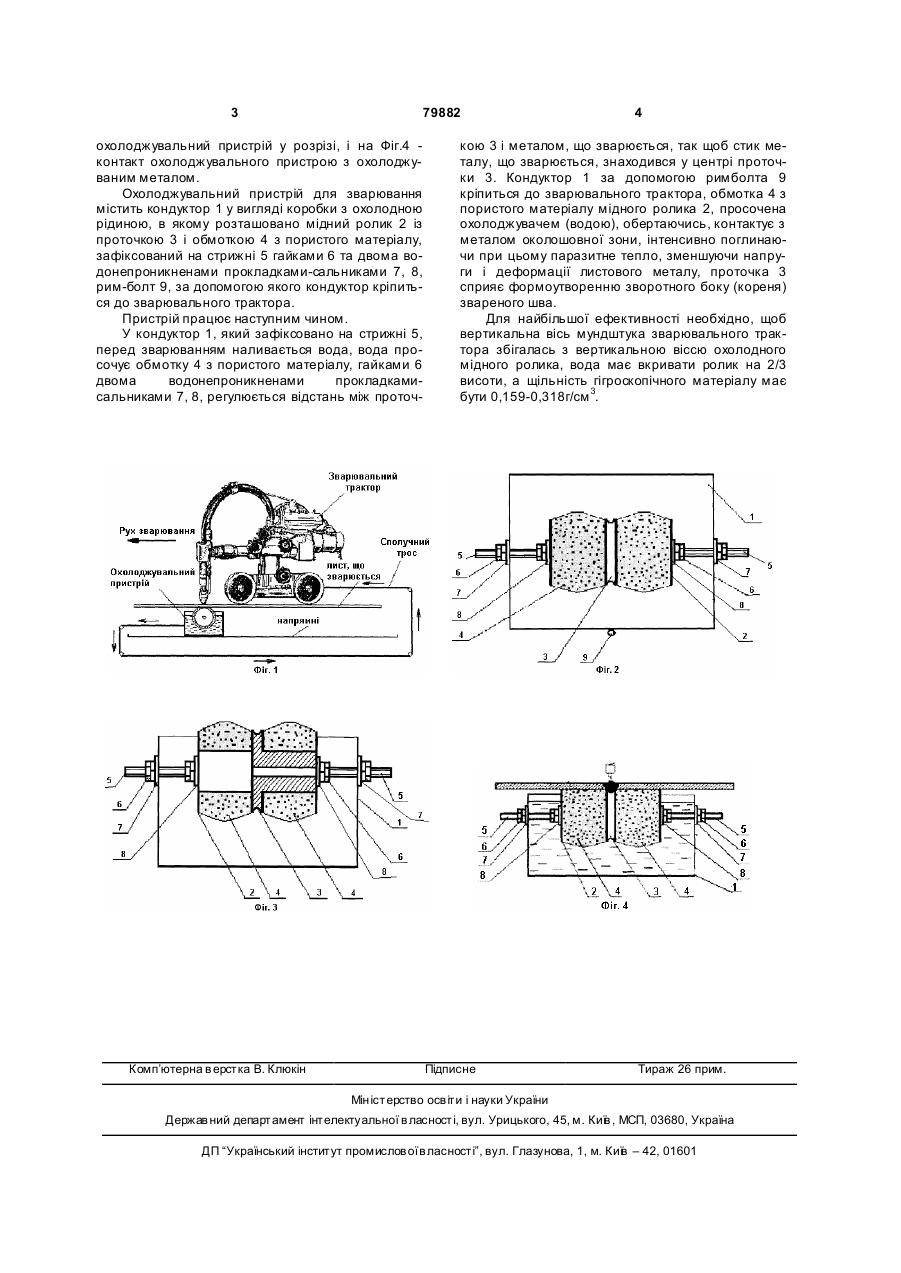

Охолоджувальний пристрій для зварювання, який містить обертовий мідний ролик з обмоткою із легконасичуваного охолоджувачем матеріалу, з’єднаною з охолодною системою, який відрізняється тим, що як охолодна система застосований кондуктор у вигляді коробки з охолодною рідиною, в ній зафіксований на стрижні гайками та двома водонепроникними прокладками-сальниками обертовий мідний ролик, виконаний із проточкою та обмоткою з пористого матеріалу (скловати, мінераловати). (19) (21) a200510383 (22) 03.11.2005 (24) 25.07.2007 (46) 25.07.2007, Бюл. №11, 2007р. (72) Гедрович Анатолій Іванович, Гальцов Ігор Олександрович, Каленська Ганна Василівна (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ (56) UA 45114 A, 15.03.2002 SU 923796, 30.04.1982 SU 1712097 A1, 15.02.1992 JP 55141393, 05.11.1980 3 79882 охолоджувальний пристрій у розрізі, і на Фіг.4 контакт охолоджувального пристрою з охолоджуваним металом. Охолоджувальний пристрій для зварювання містить кондуктор 1 у вигляді коробки з охолодною рідиною, в якому розташовано мідний ролик 2 із проточкою 3 і обмоткою 4 з пористого матеріалу, зафіксований на стрижні 5 гайками 6 та двома водонепроникненами прокладками-сальниками 7, 8, рим-болт 9, за допомогою якого кондуктор кріпиться до зварювального трактора. Пристрій працює наступним чином. У кондуктор 1, який зафіксовано на стрижні 5, перед зварюванням наливається вода, вода просочує обмотку 4 з пористого матеріалу, гайками 6 двома водонепроникненами прокладкамисальниками 7, 8, регулюється відстань між проточ Комп’ютерна в ерстка В. Клюкін 4 кою 3 і металом, що зварюється, так щоб стик металу, що зварюється, знаходився у центрі проточки 3. Кондуктор 1 за допомогою римболта 9 кріпиться до зварювального трактора, обмотка 4 з пористого матеріалу мідного ролика 2, просочена охолоджувачем (водою), обертаючись, контактує з металом околошовної зони, інтенсивно поглинаючи при цьому паразитне тепло, зменшуючи напруги і деформації листового металу, проточка 3 сприяє формоутворенню зворотного боку (кореня) звареного шва. Для найбільшої ефективності необхідно, щоб вертикальна вісь мундштука зварювального трактора збігалась з вертикальною віссю охолодного мідного ролика, вода має вкривати ролик на 2/3 висоти, а щільність гігроскопічного матеріалу має бути 0,159-0,318г/см 3. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCooling device for welding
Автори англійськоюHedrovych Anatolii Ivanovych, Haltsov Ihor Oleksandrovych, Kalenska Hanna Vasylivna
Назва патенту російськоюОхлаждающее устройство для сварки
Автори російськоюГедрович Анатолий Иванович, Гальцов Игорь Александрович, Каленская Анна Васильевна
МПК / Мітки
МПК: B23K 9/035, B23K 9/038, B23K 37/06
Мітки: зварювання, пристрій, охолоджувальний
