Спосіб розливання виливків із спокійних марок сталі

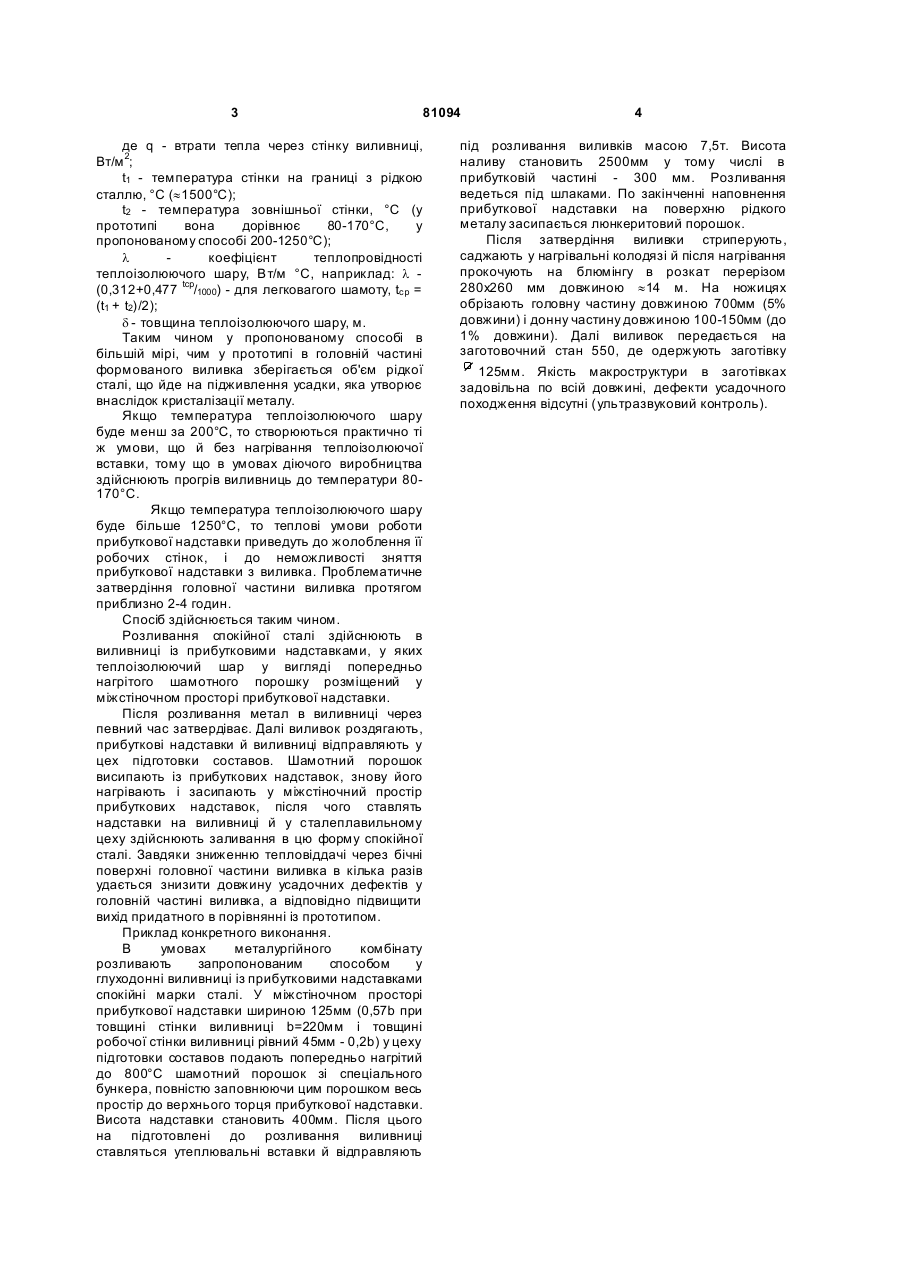

Спосіб розливання виливків із спокійних марок сталі, що включає розливання сталі в виливницю із надставкою додатку, у якій теплоізолюючий шар розміщений у міжстіновому просторі надставки додатку, який відрізняється тим, що розливання здійснюють при температурі теплоізолюючого шару, що дорівнює 200-1250 °С. (19) (21) a200707298 (22) 02.07.2007 (24) 26.11.2007 (72) ТЕРЯЄВ ОЛЕКСАНДР МИТРОФАНОВИЧ, U A, ШЕНФЕЛЬД ГЛІБ ГЛІБОВИЧ, UA, СЕВЕРЕНЧУК АНДРІЙ СТАНІСЛАВОВИЧ, U A, ОНИЩЕНКО СЕРГІЙ ОЛЕКСАНДРОВИЧ, U A (73) ТЕРЯЄВ ОЛЕКСАНДР МИТРОФАНОВИЧ, U A, ШЕНФЕЛЬД ГЛІБ ГЛІБОВИЧ, UA, СЕВЕРЕНЧУК АНДРІЙ СТАНІСЛАВОВИЧ, U A, ОНИЩЕНКО СЕРГІЙ ОЛЕКСАНДРОВИЧ, U A 3 81094 де q - втрати тепла через стінку виливниці, Вт/м 2; t1 - температура стінки на границі з рідкою сталлю, °С (»1500°С); t2 - температура зовнішньої стінки, °С (у прототипі вона дорівнює 80-170°С, у пропонованому способі 200-1250°С); l коефіцієнт теплопровідності теплоізолюючого шару, Вт/м °С, наприклад: l (0,312+0,477 tcp/1000) - для легковагого шамоту, tc p = (t1 + t2)/2); d - товщина теплоізолюючого шару, м. Таким чином у пропонованому способі в більшій мірі, чим у прототипі в головній частині формованого виливка зберігається об'єм рідкої сталі, що йде на підживлення усадки, яка утворює внаслідок кристалізації металу. Якщо температура теплоізолюючого шару буде менш за 200°С, то створюються практично ті ж умови, що й без нагрівання теплоізолюючої вставки, тому що в умовах діючого виробництва здійснюють прогрів виливниць до температури 80170°С. Якщо температура теплоізолюючого шару буде більше 1250°С, то теплові умови роботи прибуткової надставки приведуть до жолоблення її робочих стінок, і до неможливості зняття прибуткової надставки з виливка. Проблематичне затвердіння головної частини виливка протягом приблизно 2-4 годин. Спосіб здійснюється таким чином. Розливання спокійної сталі здійснюють в виливниці із прибутковими надставками, у яких теплоізолюючий шар у вигляді попередньо нагрітого шамотного порошку розміщений у міжстіночном просторі прибуткової надставки. Після розливання метал в виливниці через певний час затвердіває. Далі виливок роздягають, прибуткові надставки й виливниці відправляють у цех підготовки составов. Шамотний порошок висипають із прибуткових надставок, знову його нагрівають і засипають у міжстіночний простір прибуткових надставок, після чого ставлять надставки на виливниці й у сталеплавильному цеху здійснюють заливання в цю форму спокійної сталі. Завдяки зниженню тепловіддачі через бічні поверхні головної частини виливка в кілька разів удається знизити довжину усадочних дефектів у головній частині виливка, а відповідно підвищити вихід придатного в порівнянні із прототипом. Приклад конкретного виконання. В умовах металургійного комбінату розливають запропонованим способом у глуходонні виливниці із прибутковими надставками спокійні марки сталі. У міжстіночном просторі прибуткової надставки шириною 125мм (0,57b при товщині стінки виливниці b=220мм і товщині робочої стінки виливниці рівний 45мм - 0,2b) у цеху підготовки составов подають попередньо нагрітий до 800°С шамотний порошок зі спеціального бункера, повністю заповнюючи цим порошком весь простір до верхнього торця прибуткової надставки. Висота надставки становить 400мм. Після цього на підготовлені до розливання виливниці ставляться утеплювальні вставки й відправляють 4 під розливання виливків масою 7,5т. Висота наливу становить 2500мм у тому числі в прибутковій частині - 300 мм. Розливання ведеться під шлаками. По закінченні наповнення прибуткової надставки на поверхню рідкого металу засипається люнкеритовий порошок. Після затвердіння виливки стриперують, саджають у нагрівальні колодязі й після нагрівання прокочують на блюмінгу в розкат перерізом 280х260 мм довжиною »14 м. На ножицях обрізають головну частину довжиною 700мм (5% довжини) і донну частину довжиною 100-150мм (до 1% довжини). Далі виливок передається на заготовочний стан 550, де одержують заготівку 125мм. Якість макроструктури в заготівках задовільна по всій довжині, дефекти усадочного походження відсутні (ультразвуковий контроль).
