Перетворювач тиску для середовищ з нестаціонарними температурами
Формула / Реферат
Перетворювач тиску для середовищ з нестаціонарними температурами, що містить корпус, круглу мембрану, яка жорстко защемлена у нижній частині корпуса, тензорезистори, які розташовані на мембрані, який відрізняється тим, що нижня частина корпуса у зоні защемлення мембрани виконана у формі гіперболоїда обертання.
Текст

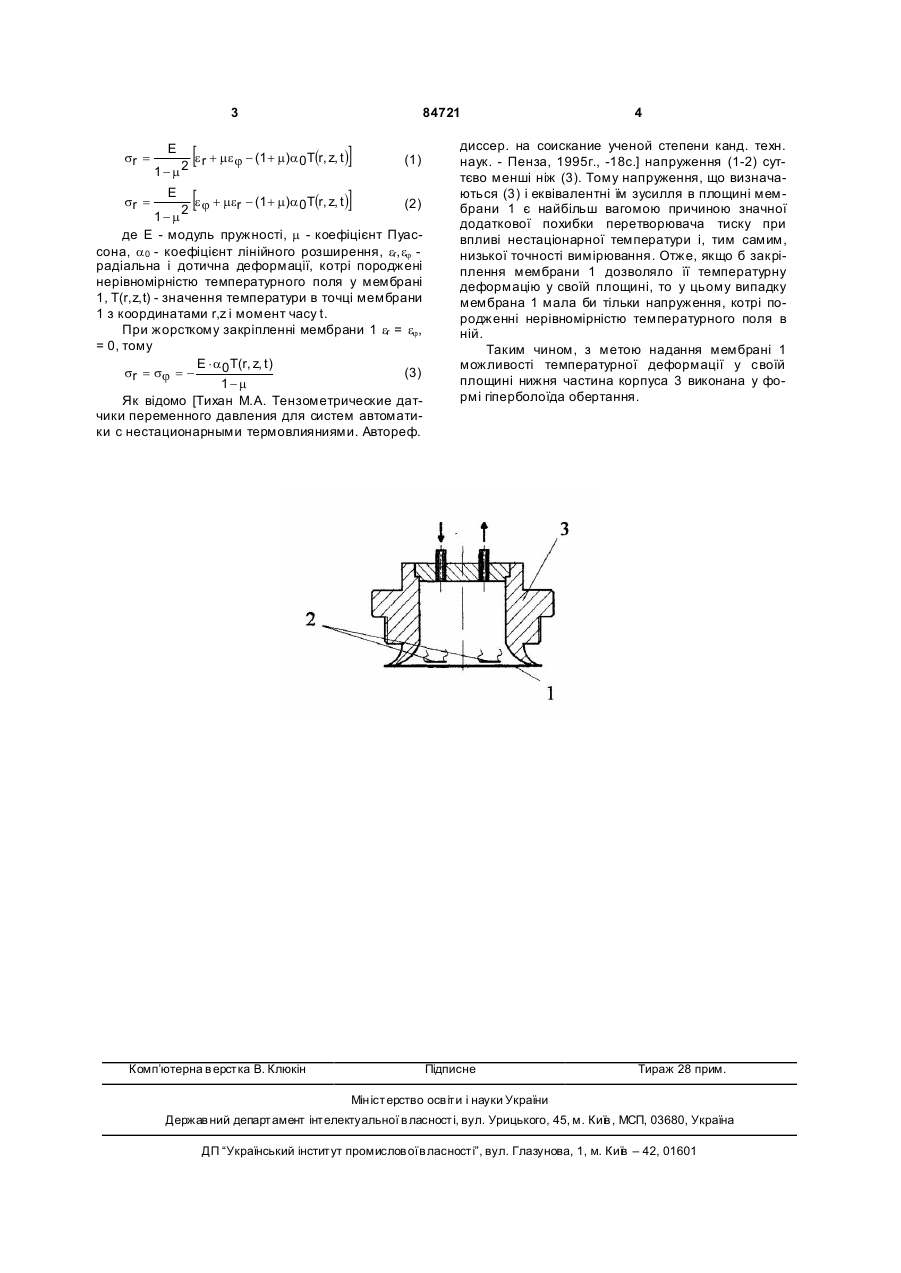

Перетворювач тиску для середовищ з нестаціонарними температурами, що містить корпус, круглу мембрану, яка жорстко защемлена у нижній частині корпуса, тензорезистори, які розташовані на мембрані, який відрізняється тим, що нижня частина корпуса у зоні защемлення мембрани виконана у формі гіперболоїда обертання. (19) (21) a200606800 (22) 19.06.2006 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) ТИХАН МИРОСЛАВ ОЛЕКСІЙОВИЧ, U A (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", U A, ТИ ХАН МИРОСЛАВ ОЛЕКСІЙОВИЧ, UA (56) SU 420896, 02.09.1974 SU 1583769, 07.08.1990 SU 1716979, 29.02.1992 US 4302178, 24.11.1981 SU 1654756, 07.06.1991 3 sr = E 1-m E 84721 [e + me j - (1+ m)a0T(r, z, t )] 2 r [ ] (1) e + mer - (1 + m)a 0 T(r, z, t ) (2) 2 j 1-m де E - модуль пружності, m - коефіцієнт Пуассона, a 0 - коефіцієнт лінійного розширення, er,ej радіальна і дотична деформації, котрі породжені нерівномірністю температурного поля у мембрані 1, T(r,z,t) - значення температури в точці мембрани 1 з координатами r,z і момент часу t. При жорсткому закріпленні мембрани 1 er = ej, = 0, тому E × a0T(r, z, t ) sr = sj = (3) 1-m Як відомо [Тихан М.А. Тензометрические датчики переменного давления для систем автоматики с нестационарными термовлияниями. Автореф. sr = Комп’ютерна в ерстка В. Клюкін 4 диссер. на соискание ученой степени канд. техн. наук. - Пенза, 1995г., -18с.] напруження (1-2) суттєво менші ніж (3). Тому напруження, що визначаються (3) і еквівалентні їм зусилля в площині мембрани 1 є найбільш вагомою причиною значної додаткової похибки перетворювача тиску при впливі нестаціонарної температури і, тим самим, низької точності вимірювання. Отже, якщо б закріплення мембрани 1 дозволяло її температурну деформацію у своїй площині, то у цьому випадку мембрана 1 мала би тільки напруження, котрі породженні нерівномірністю температурного поля в ній. Таким чином, з метою надання мембрані 1 можливості температурної деформації у своїй площині нижня частина корпуса 3 виконана у формі гіперболоїда обертання. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPressure transformer for media with non-stationary temperatures
Автори англійськоюTykhan Myroslav Oleksiiovych
Назва патенту російськоюПреобразователь давления для сред с нестационарными температурами
Автори російськоюТихан Мирослав Алексеевич
МПК / Мітки
Мітки: температурами, нестаціонарними, перетворювач, тиску, середовищ
